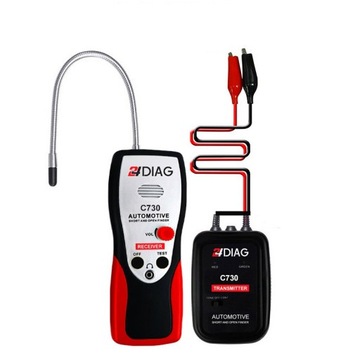

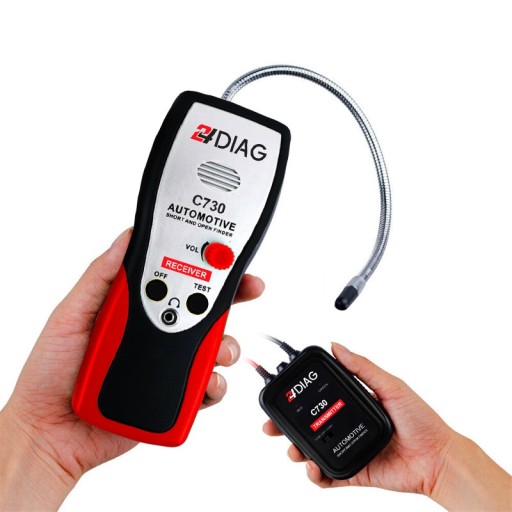

ТЕСТЕР ПРОВОДОВ, КАБЕЛЕЙ, КОРОТКИХ ЗАМЫКАНИЙ PL

24DIAG C730

TESTER CIĄGŁOŚCI PRZEWODÓW KABLI 6V do 42V

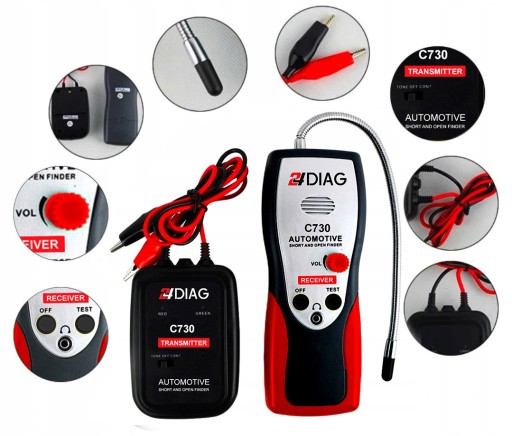

W skład zestawu wchodzą:

1. Miernik elektryczny - Nadawca
2. Miernik elektryczny - Odbiorca
3. Słuchawki douszne typ Jack
4. Solidny pokrowiec/etui na urządzenie
5. Instrukcja obsługi w języku Polskim
6. Oryginalne opakowanie na cały zestaw

BARDZO PROSTY W UŻYCIU.

Wymagane dodatkowo do uruchomienia:

• 2x Bateria 9V (brak w zestawie)

RADIOWY TESTER CIĄGŁOŚCI PRZEWODÓW 24DIAG C730:

• Znajdź przerwę w instalacji auta bez niepotrzebnego rozbierania tapicerki
• Ustawienie TONE - lokalizacja przerwy w obwodzie
• W ustawieniu CONT - można zlokalizować zwarcie w instalacji
• Urządzenie działa radiowo
• Sygnał dźwiękowy
• Regulacja czułości
• Zasilanie - baterie 9V (6LR61) x2 - brak w zestawie, należy dokupić oddzielnie
• Wystarczy wpiąć się w podejrzany przewód i do masy pojazdu (minus) ustawić przycisk przełącznik w tryb TONE i można śledzić ciągłość przewodu idąc wzdłuż ukrytego pod tapicerką przewodu, gdy sygnał zaniknie, znaleziono przerwę w obwodzie

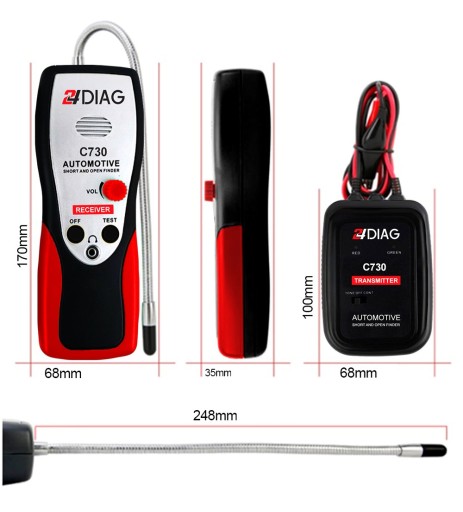

• Giętka sonda pomiarowa 25cm
• Długość przewodów w nadajniku 75cm

Sposób użycia:

Ten przyrząd jest przeznaczony do identyfikowania i śledzenia przewodów lub kabli bez uszkadzania izolacji

Możesz go również użyć do sprawdzenia zwarcia i rozwarcia obwodu

Śledzenie przewodów jest możliwe nawet wewnątrz wiązek, za panelami, pod dywanami, tapicerką itp.

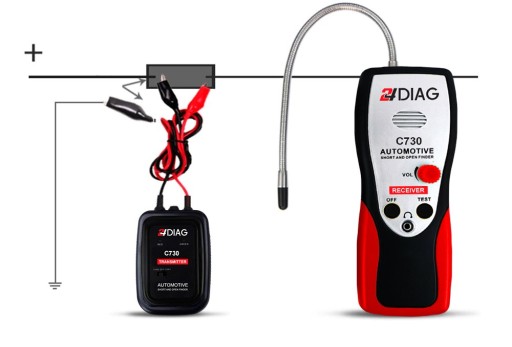

Łatwy w użyciu: wystarczy podłączyć przetwornik szeregowo w obwód lub przewód poddawany testowi (tj. w miejsce przepalonego bezpiecznika,na złączu, szeregowo z otwartym przewodem, żarówka gniazdo itp.) i skanowanie obwodu / drutu za pomocą nadajnika.

Lokalizacja przerwy w obwodzie TONE:

• Wystarczy wpiąć się w podejrzany przewód (przewód czerwony z nadajniku) i do masy pojazdu (minus - przewód czarny w nadajniku) ustawić przycisk przełącznik w tryb TONE i można śledzić ciągłość przewodu idąc wzdłuż ukrytego pod tapicerką przewodu, gdy sygnał dźwiękowy zaniknie, znaleziono przerwę w obwodzie

Lokalizacja zwarcia CONT:

• Należy odłączyć od podejrzanych przewodów urządzenia. Podłącz czerwony przewód nadajnika do kilku przewodów które mają być sprawdzane. Podłącz czarny przewód nadajnika do potencjału ujemnego. Jeśli rezystancja przekroczy 10k ohm to dioda, zaświeci się na zielono. Oznacza to że któreś z przewodów podłączone są zwarte. Teraz wystarczy odłączać po kolei przedmowy aby znaleźć dwa lub więcej zwartych przewodów.

Dodatkowe zalety:

• Elastyczna sonda, aby znaleźć łatwiej dotrzeć w miejsce usterki
• Wewnętrznie chronione przed przepięciami i przeciążeniami
• Diody LED nadajnika i odbiornika pokazują przerwę lub zwarcie.
• Regulowana czułość dla wszystkich sytuacji śledzenia
• Nie wymaga przekłuwania przewodu, bezdotykowa technologia!

JAK KORZYSTAĆ Z SONDY?

Sonda odbiornika zbudowana jest ze spiralnej stali i może być gięta w razie potrzeby, w celu dotarcia do przewodów w

W zależności od charakterystyki obwodu i ustawienia czułości, sonda odbierze sygnał z przewodu w najlepszym możliwym zakresie.

Końcówka sondy odbiornika (czarna nasadka) powinna być ustawiona prostopadle (przy 90') do śledzonego przewodu i lub poniżej.

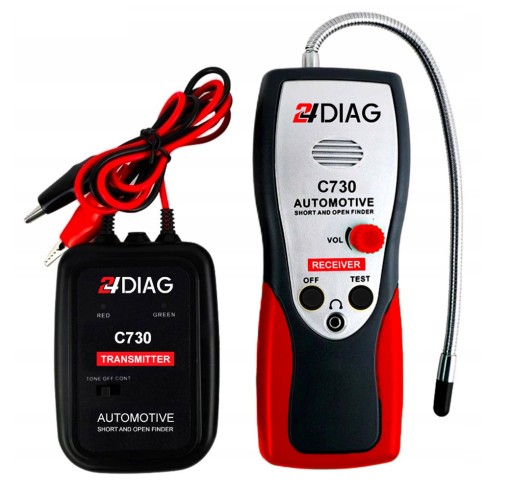

Miernik elektryczny służy do identyfikacji i śledzenia przewodów w wiązkach, kablach, pod panelami, tapicerką i w wielu innych miejscach.

Wykrywa on i lokalizuje wszelkie zwarcia oraz uszkodzone przewody. Urządzenie pozwala na łatwe dokonywanie pomiarów bez naruszania warstwy izolacyjnej.

Miernik składa się z nadajnika i odbiornika. Produkt umożliwia pomiar napięcia stałego do 42 V również w pojazdach elektrycznych. Gniazdko słuchawkowe o średnicy 3,5 mm. Sonda o długości 24,8 cm, umożliwiająca swobodne manewrowanie urządzeniem.

Aby dokonać pomiaru, wystarczy szeregowo połączyć przetwornik z badanym obwodem lub drutem. Miernik elektryczny wyposażono w obrotowe pokrętło regulacji głośności bądź czułości pomiaru.
