Комплект измерителей сопротивления земли и грунта Sonel MRU-120

Miernik Rezystancji Uziemienia i Rezystywności Gruntu

Sonel MRU-120

✅ Prąd pomiarowy 200 mA – ułatwia wykonanie pomiarów rezystancji uziemień na trudnym terenie (piaski, grunty kamieniste)

✅ Pomiar napięć zakłócających oraz rezystancji sond pomocniczych RS i RH

✅ Pomiar w obecności napięć zakłócających pochodzących od sieci o częstotliwości 50 Hz i 60 Hz

✅ Wybór napięcia pomiarowego (25 V i 50 V)

✅ Automatyczne wyliczanie rezystywności gruntu w omometrach (Ωm) i omostopach (Ωft)

✅ Pamięć 990 pomiarów (10 banków po 99 komórek)

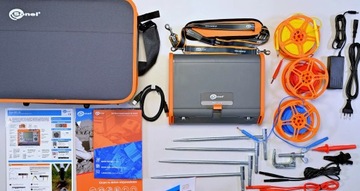

Co znajduje się w zestawie?

• 1 szt. Miernik MRU-120
• 2 szt. Przewód 2,2 m oraz 1,2 m zakończony wtykami bananowymi czarny oraz czerwony
• 1 szt. Krokodylek 1 kV 20 A czarny
• 1 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona
• 4 szt. Sonda do wbijania w grunt (30 cm)
• 1 szt. Zacisk imadełkowy (wtyk bananowy)
• 2 szt. Przewód 25 m na szpuli do pomiaru uziemień (wtyki bananowe) niebieski / czerwony
• 1 szt. Przewód 50 m na szpuli do pomiaru uziemień (wtyki bananowe) żółty
• 1 szt. Przewód do transmisji danych USB
• 1 szt. Pakiet akumulatorów 4,8 V 3 Ah
• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Zasilacz do mierników (typ Z7)
• 1 szt. Futerał L-2 wraz z 1 szt. szelek
• Certyfikat kalibracji

Metody pomiarowe

• Metoda 3-biegunowa i 4-przewodowa – pomiar uziemień z sondami pomocniczymi

• Metoda 3-biegunowa z cęgami – pomiar uziemień wielokrotnych

• Metoda dwucęgowa – pomiar uziemień, gdy nie jest możliwe zastosowanie sond pomocniczych

• Rezystywność gruntu – metoda Wennera

• Rezystancja przewodów uziemiających i wyrównawczych prądem ≥200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4

Obszary zastosowań

✅ MRU-120 powstał z myślą o najtrudniejszych warunkach pracy.

👉 Generuje prąd pomiarowy przekraczający 200 mA, co pozwala na skuteczne wykonanie pomiarów uziemienia obiektów energetycznych takich jak:

• stacje transformatorowe
• stacje elektroenergetyczne

✅ Dzięki metodom wykorzystującym cęgi nie jest konieczne rozpinanie złącz kontrolnych, czyli czynność niekiedy bardzo uciążliwa.

👉 Odgrywa to szczególną rolę podczas wykonywania prac na obiektach narażonych na działanie warunków atmosferycznych, gdzie elementy łączeniowe bywają skorodowane lub zaśniedziałe.

Możliwości

✅ Dostępne w przyrządzie metody pomiarowe pozwalają na kompleksową kontrolę uziemień roboczych i ochronnych. Funkcja kalibracji przewodów pomiarowych eliminuje wpływ ich rezystancji na wynik.

👉 Metoda czteroprzewodowa oznacza bardzo dokładny pomiar spodziewanych małych wartości rezystancji – eliminuje rezystancję przewodu łączącego miernik z uziemieniem.

👉 Pomiar rezystancji przewodów uziemiających i wyrównawczych prądem powyżej 200 mA spełnia wymagania normy PN-EN 61557-4.

👉 Przed wykonaniem pomiaru miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające, mogące świadczyć o dodatkowych nieprawidłowościach.

Pozostałe funkcje użytkowe

☑️ Wbudowana pomoc – ilustracje pomocnicze prezentują sposób prawidłowego wykonania pomiaru dla każdej metody.

☑️ Poprawność połączeń – jeśli miernik wykryje błąd uniemożliwiający wykonanie poprawnego pomiaru, zasygnalizuje ten fakt w górnej części ekranu, za pomocą odpowiedniego symbolu gniazda pomiarowego.

☑️ Komplet danych pomiarowych – oprócz pomiaru rezystancji uziemienia, wykonywane są dodatkowe pomiary napięć zakłócających i rezystancji sond pomocniczych. Wyniki posiadają informację o dacie i godzinie wykonania badania, co ułatwia tworzenie dokumentacji pomiarowej.

☑️ Funkcja kalibracji cęgów

☑️ Zegar czasu rzeczywistego (RTC)

☑️ Transmisja danych do komputera

☑️ Wskazywanie stanu akumulatorów

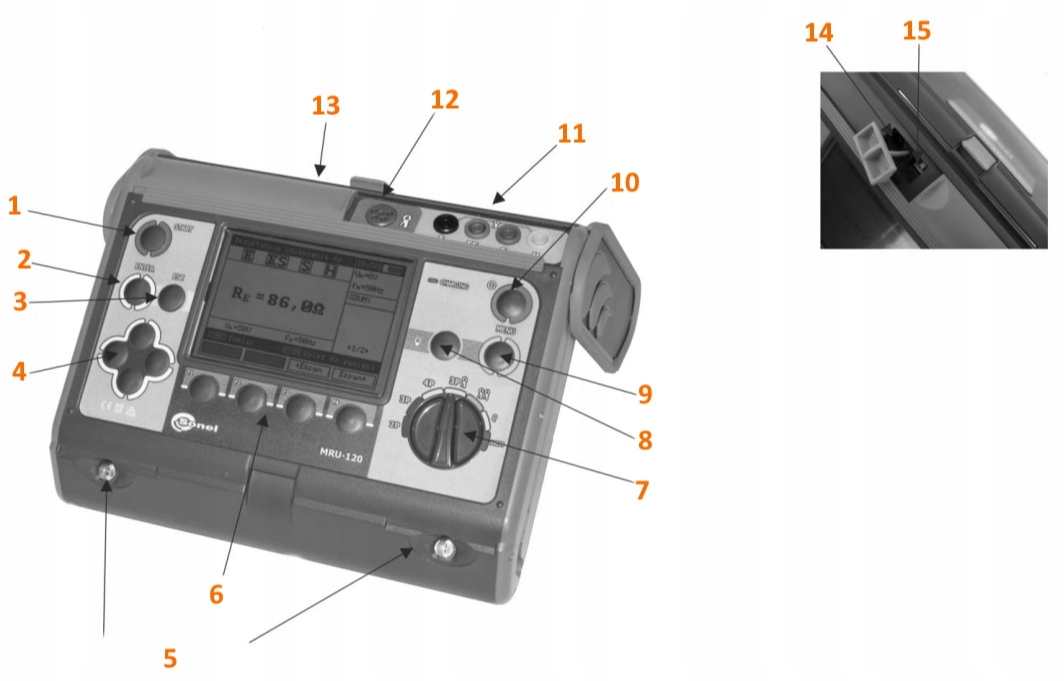

Budowa Miernika

1. Uruchamianie procedury pomiarowej
2. Zatwierdzanie wyboru
3. Powrót do poprzedniego ekranu, wyjście z funkcji
4. Przesunięcie/wybór: prawo/lewo/góra/dół
5. Ucha do zapięcia szelek
6. Klawisze obsługi wyświetlacza- odpowiadające poszczególnym polom na dole wyświetlacza
7. Obrotowy przełącznik funkcji
8. Włączanie i wyłączanie podświetlenia wyświetlacza
9. Wybór dodatkowych ustawień miernika
10. Włączanie i wyłączanie zasilania miernika
11. Gniazdo pomiarowe
12. Gniazdo cęgów pomiarowych
13. Gniazdo ładowarki() i USB() pod przesuwaną klapą

Specyfikacja Techniczna

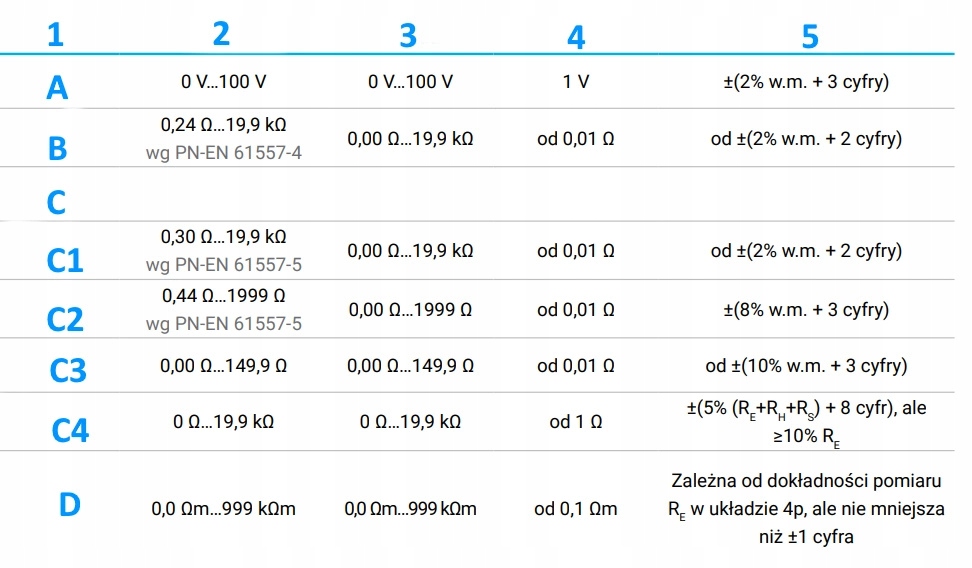

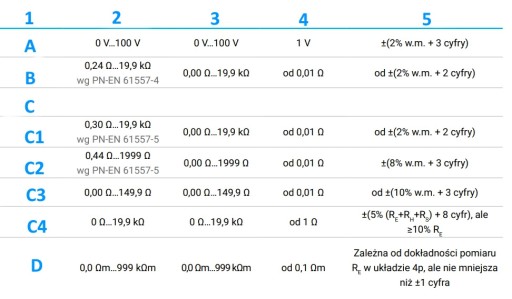

1. Funkcje pomiarowe
2. Zakres pomiarowy
3. Zakres wyświetlania
4. Rozdzielczość
5. Dokładność

A- Napięcie zakłócające

B- Rezystancja przewodów uziemiających i wyrównawczych

C- Rezystancja uziemień

• C1- metoda 3-biegunowa i 4-przewodowa
• C2- metoda 3-biegunowa + cęgi
• C3- metoda dwucęgowa
• C4- rezystancja sond pomocniczych

D- Rezystywność gruntu

✅ Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: III 600 V / IV 300 V
• Stopień ochrony: IP54
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Masa miernika ok. 2 kg
• Temperatura pracy -10…+50°C

✅ Pamięć i komunikacja

• Pamięć wyników pomiarów 990 wyników
• Transmisja wyników USB

✅ Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

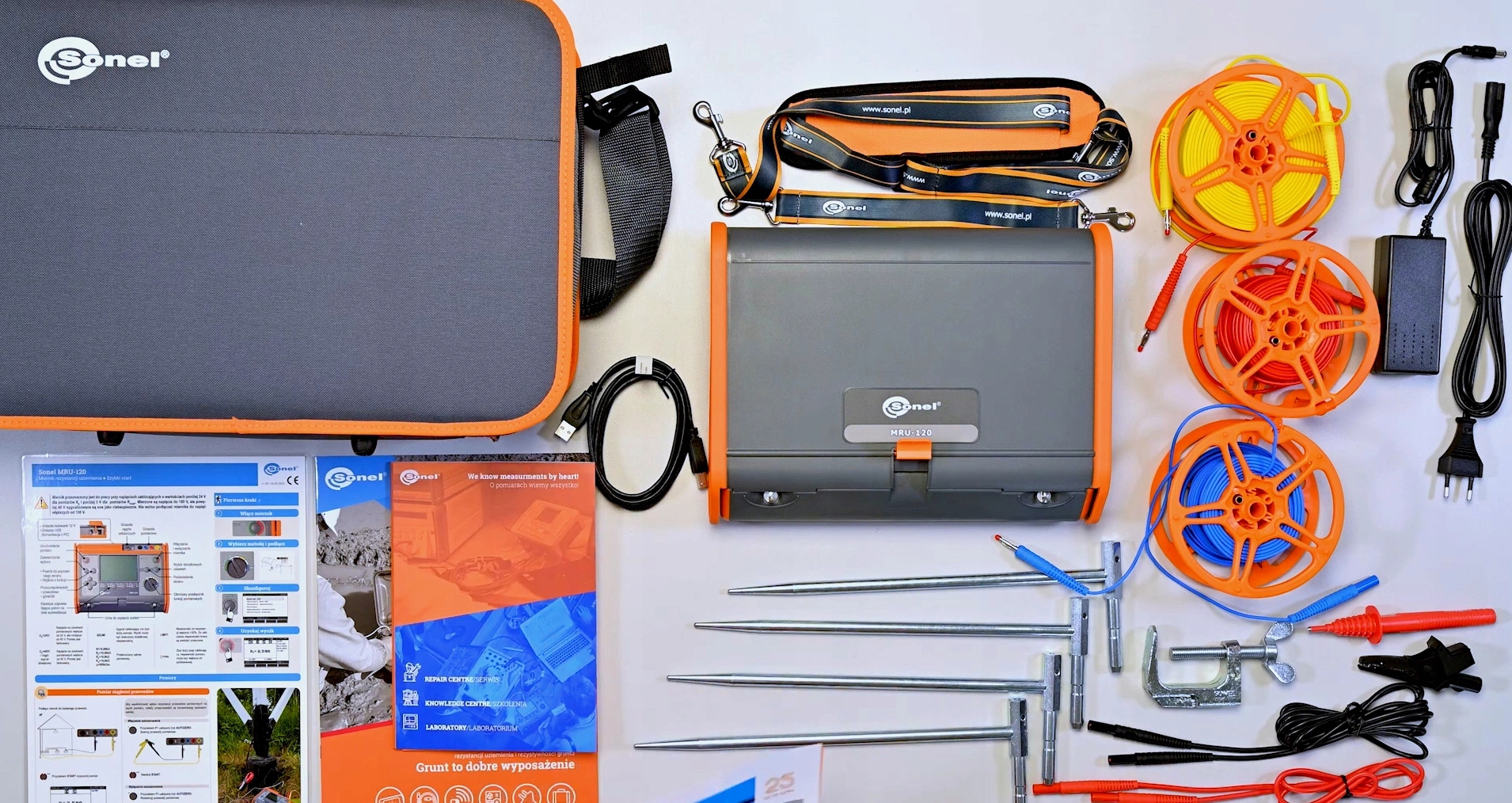

Zestaw Miernik SONEL MRU-120

Krótki film ukazujący pełny zestaw jaki Państwo otrzymują po zakupie miernika MRU-120

👉 https://youtu.be/DgCMqrgKAEc
