ОКОНЧАТЕЛЬНЫЙ ЗАЖИМ 35 МОНТАЖ ФОТОЭЛЕКТРИЧЕСКИХ ПАНЕЛЕЙ PV

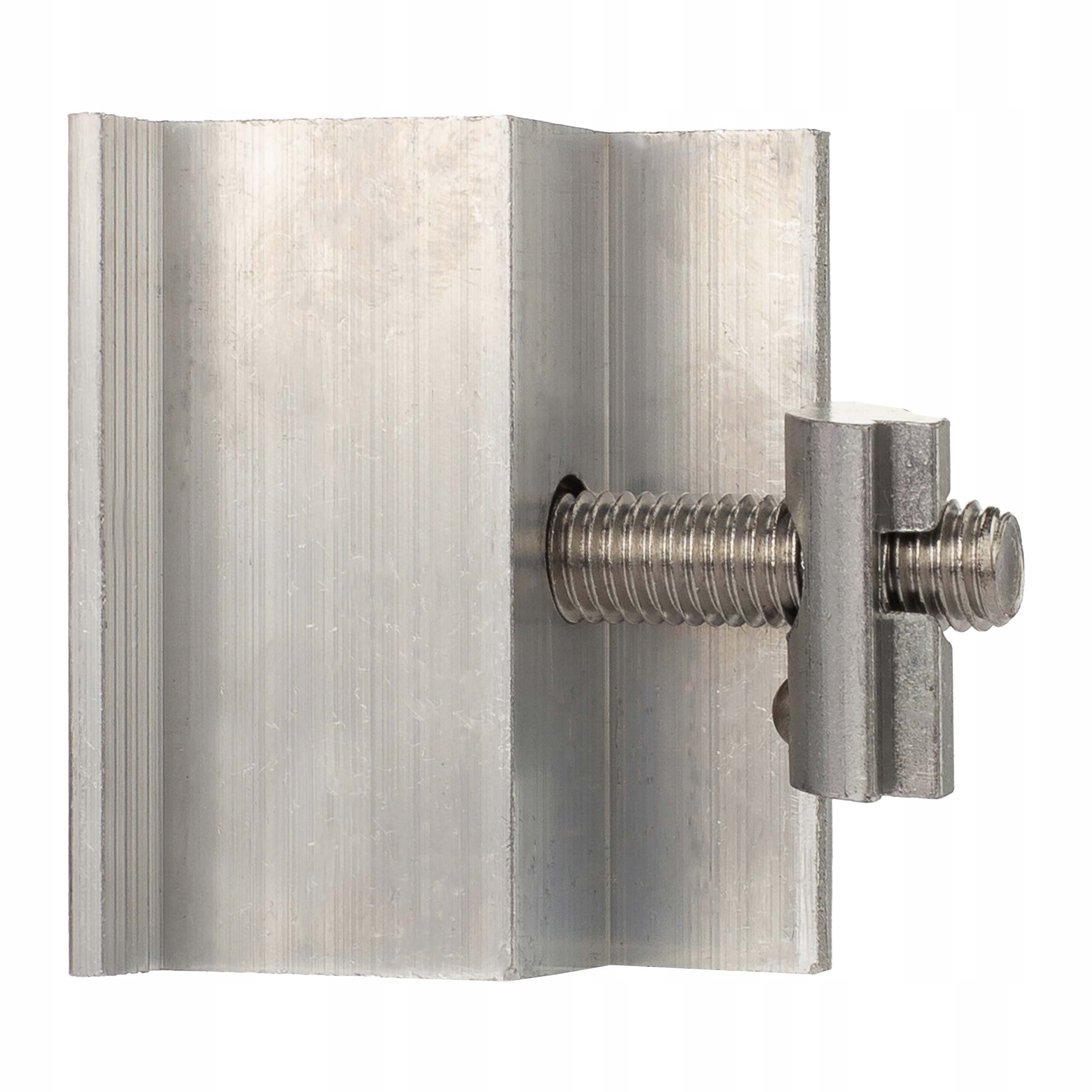

Klamra końcowa do mocowania paneli PV o grubości ramy 35mm

Klamra końcowa, przystosowana do mocowania skrajnie rozmieszczonych paneli fotowoltaicznych do profilu montażowego.

Element wykonany został wykonany z wysokiej jakości aluminium, dzięki czemu jest wytrzymały oraz odporny na warunki atmosferyczne. Dodatkowo powierzchnie dociskające ramę panelu są ząbkowane, co gwarantuje lepsze trzymanie ogniwa.

Długość śruby należy dobrać do wysokości ramy panelu fotowoltaicznego – w przypadku paneli z ramą o wysokości 35 mm należy zastosować śruby o długości 25 mm.

Specyfikacja:

• Symbol: KK-35
• Długość: 50 mm
• Szerokość: 26,8 mm
• Grubość: 2,8 mm
• Średnica otworu: 8,5 mm (na śrubę M8)
• Materiał: aluminium
• Długość śruby dociągającej: 25-30 mm
• Rozmiar: do montażu paneli o wysokości ramy 35 mm

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach płaski
• Na dach skośny - blachodachówka, gont bitumiczny
• Na dach skośny - dachówka ceramiczna
• Na dach skośny - dachówka typu karpiówka
• Na dach skośny - blacha mocowana na rąbek stojący

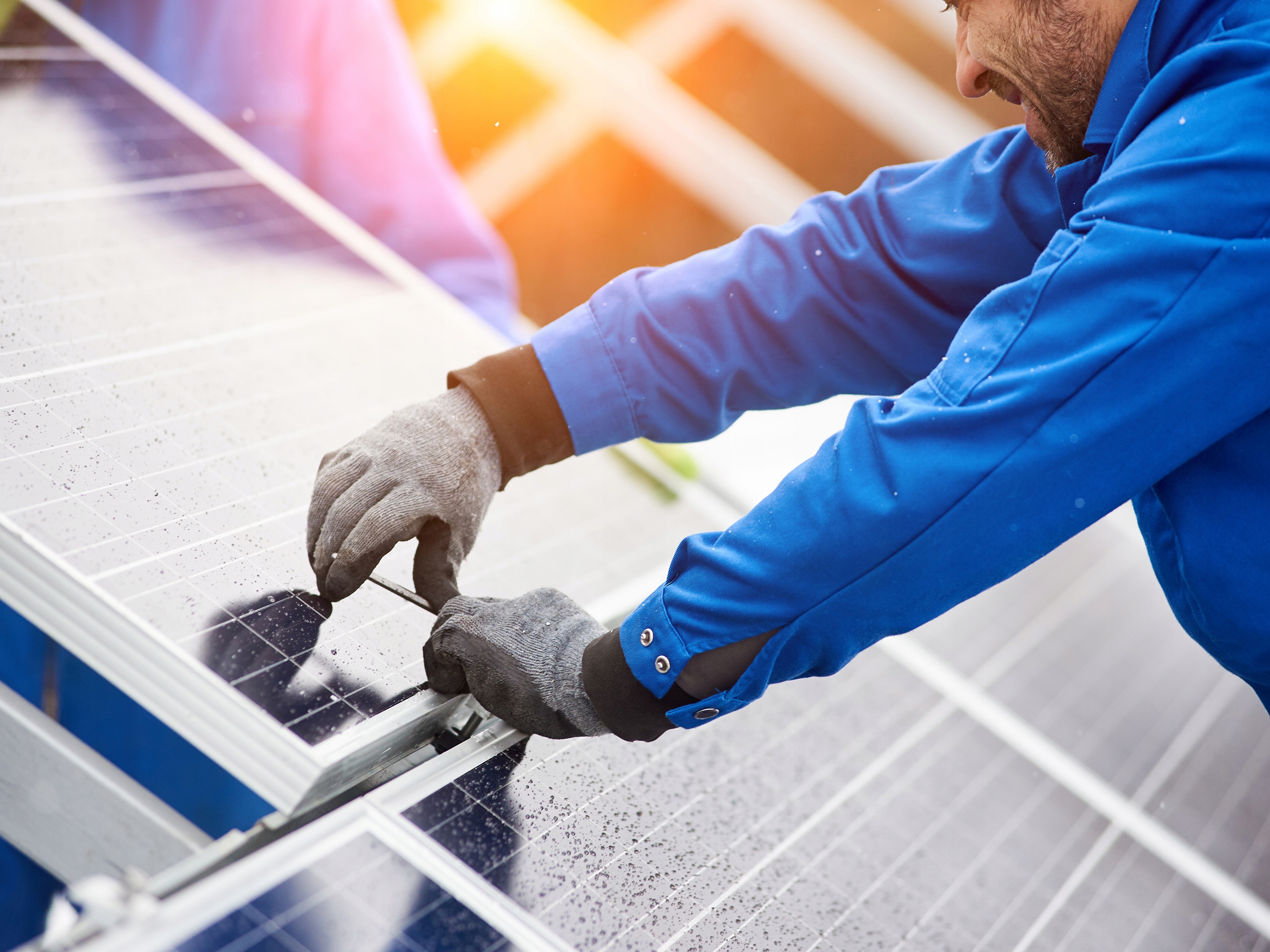

Przykład zastosowania:
