ПОДВЕСКА ДЛЯ БАЛКИ WBZ30, ИЗОГНУТЫЙ СОЕДИНИТЕЛЬ 100x140 СЕРТИФИКАТ

WBZ30 WIESZAK BELKI ZAGIĘTY ŁĄCZNIK 100x140 ATEST

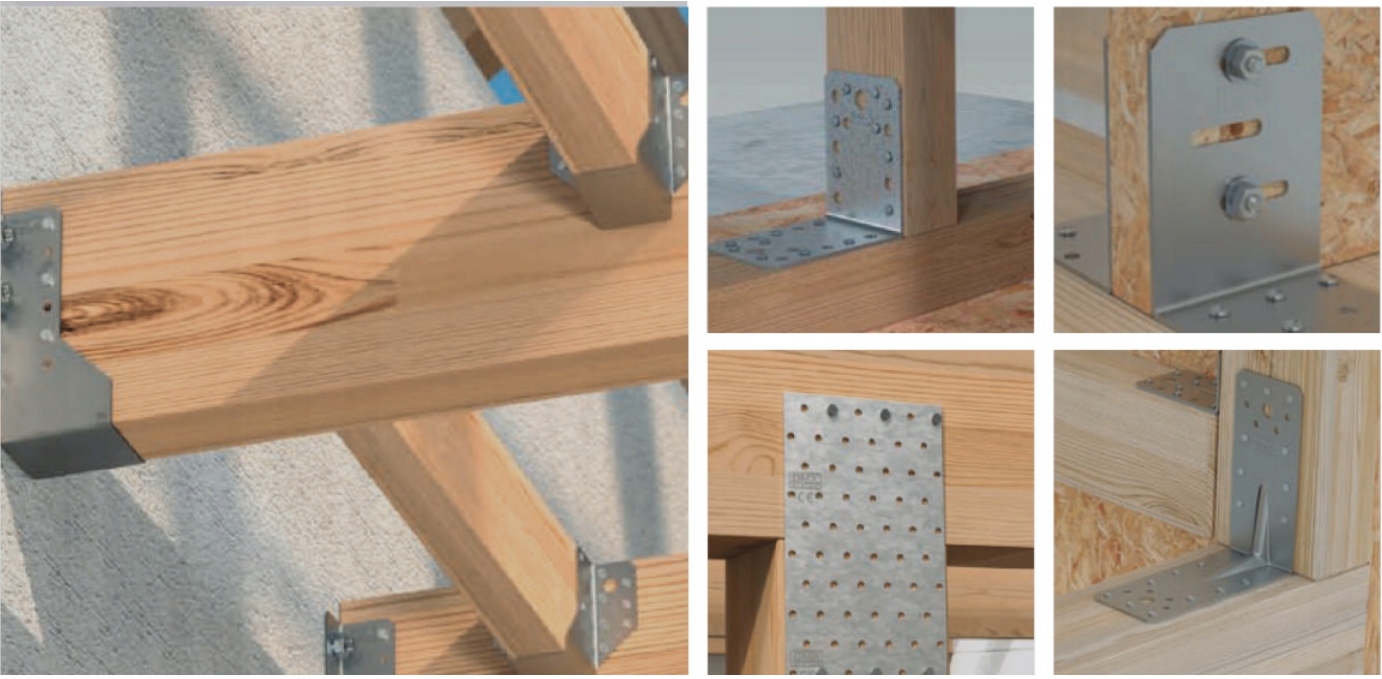

Zagięte do wewnątrz elementy wieszaków umożliwiają zamocowanie belki w przypadku ograniczonej ilości miejsca, szczególnie na wąskich słupach. Ponadto, częściowe zakrycie wieszaka pomiędzy łączonymi elementami daje lepszy efekt wizualny. Dodatkowe, duże średnice otworów sprawiają, że można je stosować również przy mocowaniu belek do betonowej ściany.

Wieszaki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

PARAMETRY:

• szerokość - 100mm
• wysokość -140mm
• głębokość - 75mm
• grubość blachy - 2mm
• ochrona antykorozyjna - ocynk
• materiał - DX51D + Z275
• ilość otworów - 22 otwory ø5mm, 2 otwory ø11mm
• nośność -  23,65kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna H6K ø10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

RYSUNEK TECHNICZNY:

• WBZ14 - 60 x 100 x 75 x 2 [mm]
• WBZ21 - 70 x 125 x 75 x 2 [mm]
• WBZ26 - 80 x 120 x 75 x 2 [mm]
• WBZ27 - 80 x 150 x 75 x 2 [mm]
• WBZ30 - 100 x 140 x 75 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
