STER-MAX 2K/230V  - zdalne sterowanie 2-przekaźnikowe z 2 pilotami z klapką

Instrukcja w .pdf  jest do pobrania na dole aukcji.

UWAGA: złącza sterownika są przystosowane do montażu przewodem - drut o średnicy max. 0,85 mm.

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku C - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

Zawartość tej aukcji:

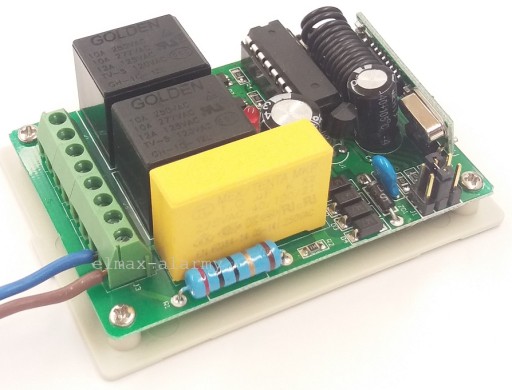

1. centralka 2K/230V w czarnej obudowie,
2. dwa zaprogramowane piloty 4-przyciskowe z bateriami w obudowie z klapką - 4kl.

Pilotem 4-przyciskowym można sterować dwoma sterownikami niezależnie. Do pierwszego sterownika można zaprogramować przyciski A-B, a do drugiego sterownika przyciski C-D.

Sterownik może pracować w jednym z czterech trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. bistabilny - włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie włączane i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie drugiego kanału. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. czasowy - przekaźniki są załączane na zaprogramowany czas - 3 sek. (brak możliwości zmiany czasu).

Specyfikacja techniczna:

• wymiary centralki: 75 x 55 x 28 mm.
• zasilanie sterownika 230Vac
• Zasięg pilota : do 50 m.
• Obciążalność przekaźników: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
