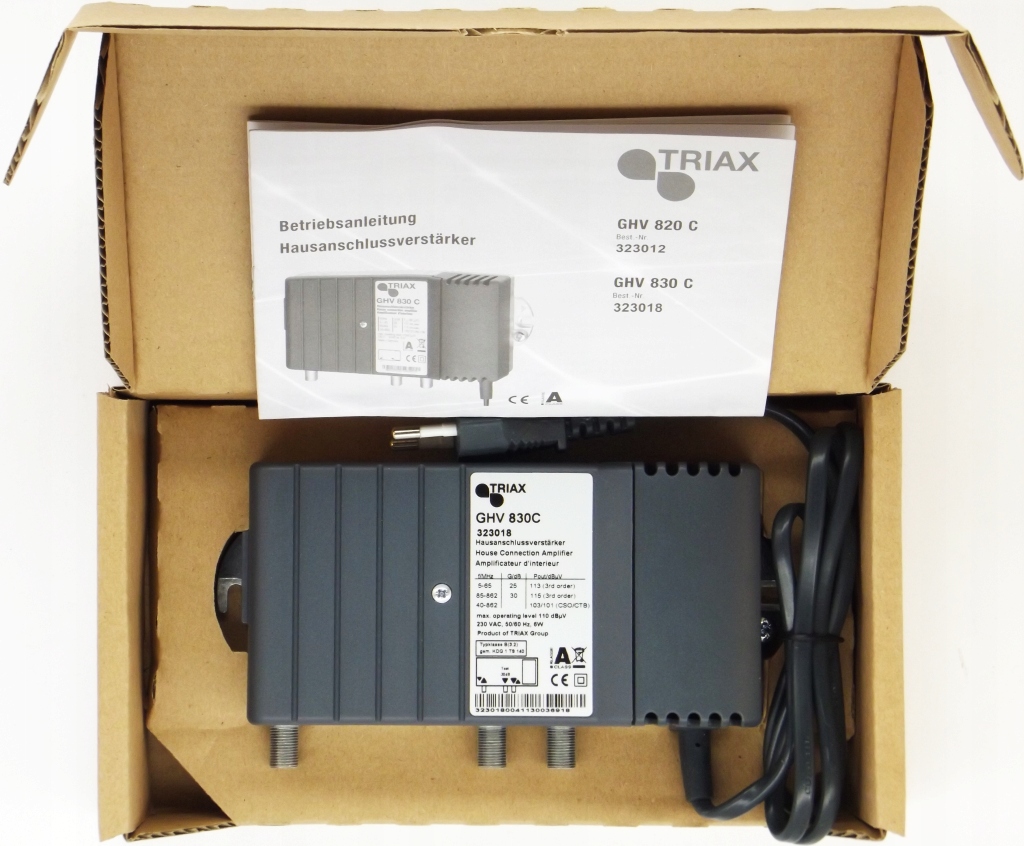

Uniwersalny Wzmacniacz  z wbudowanym zasilaczem sieciowym Triax GHV 830 C

Przeznaczony do zastosowań w:

TV naziemnej

TV kablowej

• w małych i średniej wielkości (do ok. 24 odbiorników) instalacjach budynkowych, hotelowch, pensjonatach....
• w ambitnej instalacji domowej

Obsługuje rozbudowane, wprowadzające duże tłumienie sieci zawierające wiele rozgałęźników i długie odcinki kabli.

zaprojektowany do długotrwałej pracy w trudnych warunkach

MTBF 500.000 h, zakres temperatur -25 ...+55 °C

zawiera:

• Korektor charakterystyki  który umożliwia wyrównanie różnicy w poziomach sygnału programów na najniższych i wyższych częstotliwościach. Funkcja niezwykle ważna ponieważ elementy sieci rozdzielczej (kable, rozgałęźniki) z reguły ! bardziej tłumią wyższe odbierane częstotliwości / kanały.
• Niezawodny zasilacz z transformatorem sieciowym, w porównaniu do innych rozwiązań bardziej odporny na zakłócenia i przepięcia w sieci zasilającej, zasilacz z automatycznym zabezpieczeniem PPTC (w przypadku zadziałania - z powodu nieprawidłowego napięcia sieci, przegrzania - wystarczy odłączyć urządzenie na pewien czas od sieci i wróci do normalnej pracy).
• Profesjonalna obudowa (odlew) zapewnia idealne ekranowanie i optymalne chłodzenie podzespołów - przedłuża to o rząd wielkości żywotność, aby nie pogorszyć szczelności elektromagnetycznej wszystkie elementy regulacyjne są zlokalizowane pod pokrywą ekranującą.
• Stabilność parametrów dzięki specjalnej konstrukcji elementów regulacyjnych.

Wzmacniacz Triax umożliwie wejście do instalacji z sygnałem o poziomie do 110 dBµV dopuszczalna moc wyjściowa bez pogorszenia jakości.

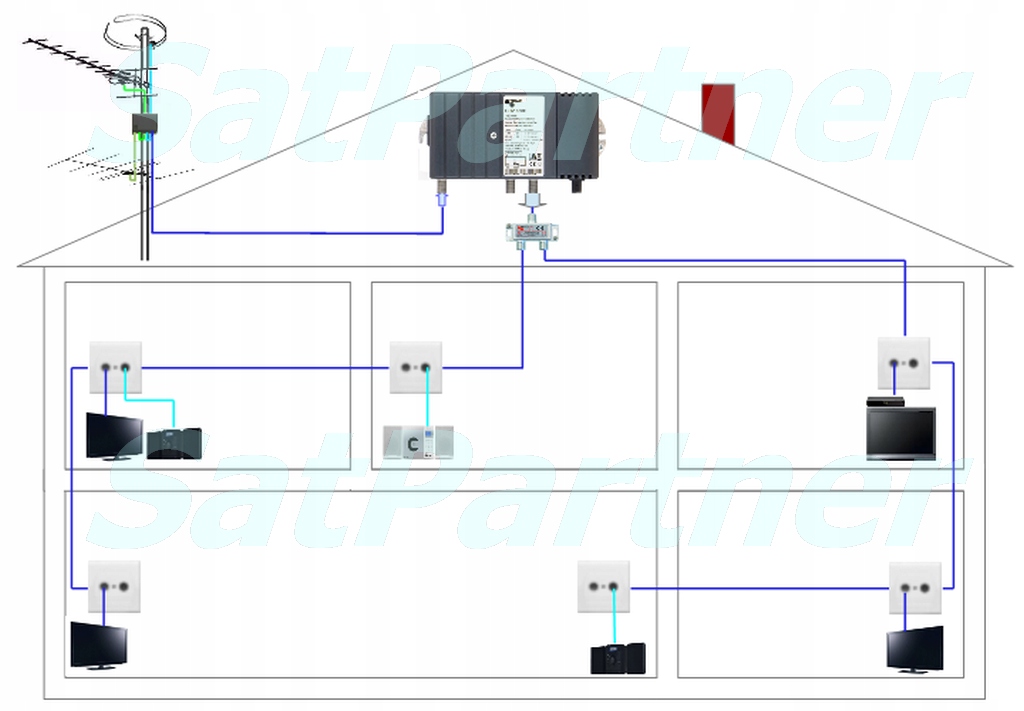

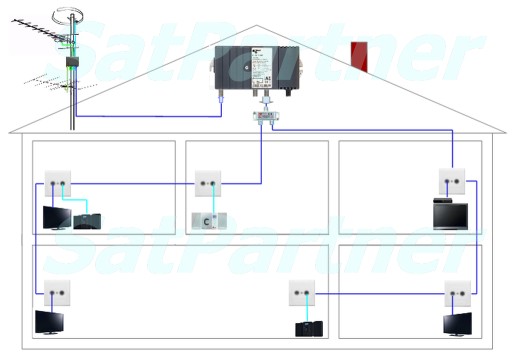

Przykładowe zastosowanie - odbiorniki połączone w gwiazdę, wszystkie kable doprowadzone do rozgałęźnika w centralnym punkcie

1. Do wejścia (1) podłączony jest zestaw anten - UKF FM,    UHF DVB-T (MUX 1,2,3)   oraz   VHF III DVB-T (MUX8) / T-DAB+.    Anteny są podłączone do zwrotnicy sumującej sygnały. Zestaw taki jest polecany do odbioru w dużej / średniej odległości od nadajnika. Przy małej i średniej odległości dopuszczalne jest stosowanie anten Combo UHF / VHF III.    Wzmacniacz jest przystosowany do bezpośredniego podłączenia anten bez wzmacniacza - nie podaje zasilania dla przedwzmacniaczy w antenach.   Jeśli jednak posiadasz już wypróbowaną antenę ze wzmacniaczem to podłączenie jej jest możliwe (sposób znajdziesz w dalszym opisie).
2. Wyjście (2) służy do podłączenia miernika sygnału,   poziom dostępny na nim odpowiada w przybliżeniu sygnałowi bezpośrednio z anten, można tu podłączyć najbliższy odbiornik lub pozostawić je niepodłączone,
3. Wyjście główne (3) do podłączenia instalacji - jednego rozgałęźnika lub kilku w zależności od potrzeb, szeregu gniazd przelotowych...... . Zależnie od poziomu i jakości sygnału z anten w Twojej lokalizacji możliwy jest podział sygnału nawet na 16-24 odbiorniki.

Podłączenie anteny aktywnej z wbudowanym przedwzmacniaczem

Jako przykład popularna antena siatkowa (1), te same zasady dotyczą podłączenia innych typów anten kierunkowych z wbudowaną płytką przedwzmacniacza.

Zasilacz antenowy (2) musi być podłączony przed wzmacniaczem GHV 830 C, a sygnał z końcówki zasilacza - separatora zasilania (3) trzeba podać  przy pomocy odpowiedniej przejściówki, gniazdo RF-wtyk F (4) na wejście wzmacniacza Triax.

Uwaga:

jeśli stosujesz kompaktową antenę np. typu UFO z zasilaczem w komplecie i wbudowanym wzmacniaczem - i są problemy z odbiorem nawet na jednym odbiorniku to użycie Triax'a do dodatkowego wzmocnienia sygnału może nie przynieść poprawy  :(   - raczej zmień antenę.

Jeśli kompaktowa antena z jednym odbiornikiem współpracuje dobrze a problem z odbiorem występuje po podziale sygnału na większą ich liczbę - Triax pomoże na pewno :)

Przykład instalacji do odbioru radia / telewizji naziemnej i satelitarnej.

Odbiorniki mogą być podłączone bezpośrednio lub przez gniazda końcowe.

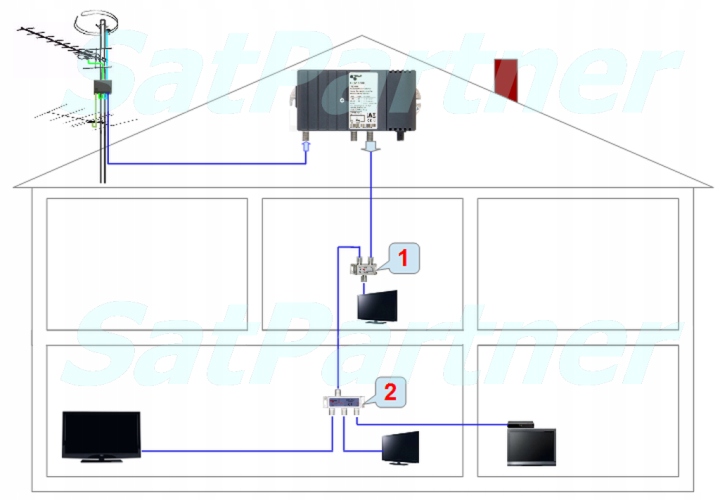

Ze względu na układ mieszkania,  często wygodniejszy jest inny niż gwiazdowy sposób podłączenia odbiorników - użycie gniazdek przelotowych lub kilku mniejszych rozgałęźników połączonych szeregowo.

Regulacja wzmocnienia i korekcji jest dostępna pod pokrywą ekranującą  wzmacniacza- do regulacji służą przestawiane złocone mostki (jumper) - sposób stosowany tylko w urządzeniach profesjonalnych, zapewnia 100 % pewność kontaktów a przez to  stabilność sygnałów przez wiele lat, nawet jeśli wzmacniacz pracuje w trudnych warunkach np. strych.

Jeśli nie masz dostępu do miernika to kieruj się wskaźnikami siły i jakości odbiornika podłączonego w średniej odległości od wzmacniacza.

Instrukcję obsługi .pdf  .pl znajdziesz w załączniku aukcji w zakładce Dodatkowe Informacje - zawiera dokładny opis regulacji i konfiguracji.

Rozstaw mocowań 158 mm.

Parametry techniczne:
