4-portowy adapter M.2 NVMe na PCIe 4.0 X16 bez funkcji rozwidlenia PCIe

• Adapter Quad M.2 NVMe na PCIe 4.0 X16: po zainstalowaniu 4 dysków SSD M.2 NVMe (obsługa dysków SSD 22110/2280/2260/2242/2230 M.2 NVMe) na tym adapterze PCIe 4.0 X16 komputer będzie mógł uzyskać dostęp 4 dyski SSD M.2 NVMe jednocześnie
• Platforma sprzętowa: obsługuje Soft RAID na platformie Intel/AMD, nie obsługuje Mac Pro 5.1 (Uwaga: aby skonfigurować technologię Intel RAID-on-CPU (VROC), musisz kupić licencję)
• Ustaw tryb rozwidlenia PCIe odpowiedniego gniazda PCIe w BIOS-ie, obsługuj tryb X4X4X4X4 lub Hyper M.2 X16 (Uwaga: tryb X8X4X4 lub X4X4X8 rozpoznaje tylko 3 dyski SSD NVMe. )
• Ważne: ponieważ ten adapter nie obsługuje bifurkacji PCIe, wymaga płyty głównej obsługującej bifurkację PCIe. W przeciwnym razie dysk SSD NVMe będzie mógł rozpoznać tylko port NVMe-1. Przed zakupem sprawdź część dotyczącą gniazda rozszerzeń PCIe w instrukcji płyty głównej na stronie internetowej producenta płyty głównej lub skontaktuj się z nami bezpośrednio.
• Aby osiągnąć pełną prędkość PCIe 4.0 X4 (64 Gb/s), gniazdo PCIe procesora i płyty głównej oraz dysk SSD PCIe M.2 powinny obsługiwać funkcję PCIe 4.0 (Uwaga: PCIe 4.0 nie jest obsługiwane w procesorach Intel poniżej 11. generacji)
• Obsługa uruchamiania systemu operacyjnego: Zainstaluj ponownie system operacyjny i skonfiguruj rozruch BIOS/UEFI z tego dysku SSD M.2 NVMe (Uwaga: niektóre płyty główne są zbyt stare, aby obsługiwać uruchamianie systemu operacyjnego. W takim przypadku dyski SSD M.2 NVMe mogą służyć jako dyski magazynujące)
• Zgodność z systemem operacyjnym: Plug-and-play w systemie Windows 11/10/8/Linux/Mac OS (Uwaga: nie obsługuje systemu Windows 7). Nowy dysk SSD M.2 NVMe musi zostać zainicjowany i sformatowany, zanim będzie mógł zostać rozpoznany przez hosta komputera.

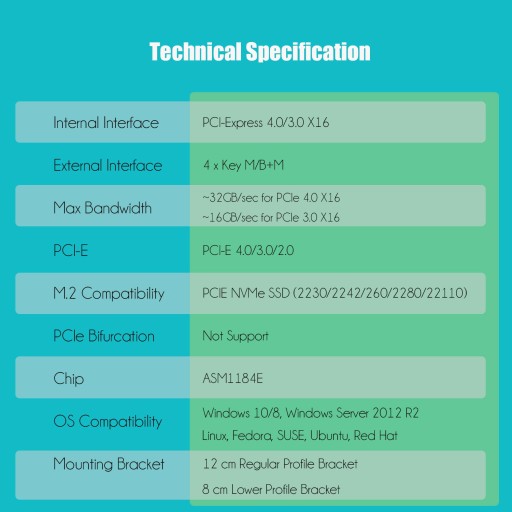

• Interfejs do komputera: PCI-Express 4.0/3.0 X16
• Interfejs do dysku SSD: 4 x klucz M/B+M (Uwaga: niektóre dyski SSD M.2 SATA są również wyposażone w klucz B+M)
• Maksymalna przepustowość (GBb/s): ~32 GBb/s (PCIe 4.0 X16); ~16 GBb/s (PCIe 3.0 X16)
• Układ: ASM1184E
• Współczynnik kształtu: 2230/2242/2260/2280/22110
• Zgodność z systemem operacyjnym: Windows i Linux (Uwaga: nie działa z Windows 7 i Mac Pro 5.1)
• Bifurkacja PCIe: nieobsługiwana

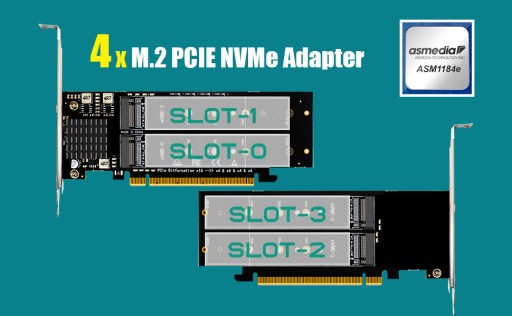

Poczwórny adapter hosta SSD M.2 PCIe

• Dodaj 4 dyski SSD M.2 PCIe (NVMe/AHCI) (M-Key) do pojedynczego adaptera hosta PCIe X16, aby móc jednocześnie uzyskać dostęp do 4 dysków SSD M.2 PCIe
• Obsługa miękkiej macierzy RAID w oprogramowaniu Windows/Linux/innych firm
• Obsługa macierzy RAID M.2 NVMe SSD RAID-on-CPU (VROC) na platformie Intel, ale musisz samodzielnie kupić licencję Intel VROC
• Obsługa macierzy RAID M.2 NVMe na platformie AMD
• Nie jest kompatybilny z komputerem Mac Pro 5.1

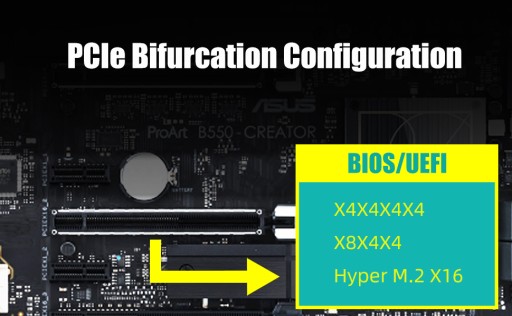

Konfiguracja bifurkacji PCIE w BIOS/UEFI

• Uwaga: ten adapter hosta Quad M.2 PCIe SSD nie może rozdzielać PCIE X16 na PCIe X4X4X4X4, więc Twoja płyta główna musi obsługiwać funkcję rozwidlenia PCIE. W przeciwnym razie rozpoznany zostanie tylko jeden dysk SSD M.2 PCIe. Jeśli nie masz pewności co do rozwidlenia PCIe na płycie głównej, podaj informacje o modelu, a my odpowiemy w ciągu 24 godzin.
• Skonfiguruj rozdzielacz PCIE w BIOS/UEFI na X4X4X4X4 (kompatybilny z trybem Hyper M.2 X16 w ASUS).
• Jeśli rozdzielacz linii PCIE przejdzie w tryb X8X4X4, będą to tylko 3 x dyski SSD M.2 PCIE.
• Liczba dysków SSD M.2 PCIE może się różnić w zależności od różnych procesorów i płyt głównych.

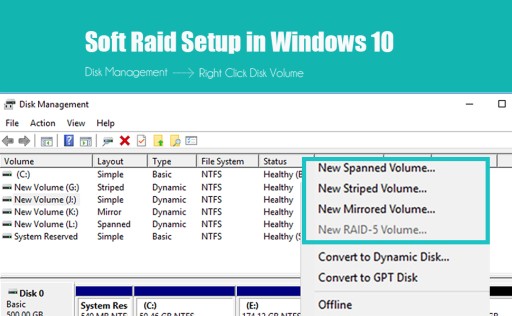

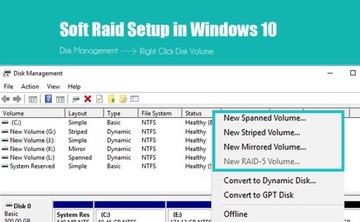

Miękki RAID w Windowsie 10

• Gdy znajdziesz 4 oddzielne dyski SSD M.2 PCIE w Zarządzaniu dyskami systemu Windows 10
• Kliknij prawym przyciskiem myszy wolumin dysku, na którym chcesz skonfigurować miękki RAID
• Pojawi się wyskakujące okienko, kliknij opcję (Łączony/Paski/Lustro/RAID-5)
• Uwaga: można również skonfigurować miękką macierz RAID w oprogramowaniu Linux/Mac/innych firm.

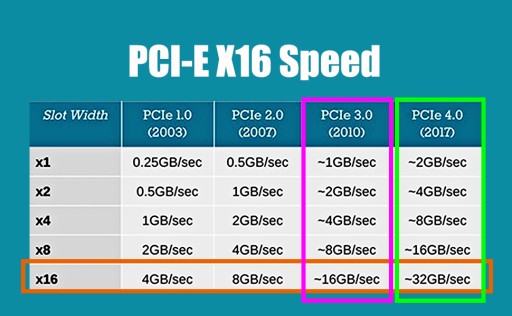

Pełna prędkość PCIE X16

• Kompatybilny z płytami głównymi PCIe 4.0/3.0/2.0 i instalowany na ścieżce PCI-Express X16.
• Aby osiągnąć prędkość PCIe 4.0, upewnij się, że procesor, płyta główna i dyski SSD PCIe obsługują standard PCIe 4.0.
• Aby uzyskać pełną przepustowość PCIe X16, skonfiguruj 4 dyski SSD M.2 PCIe w trybie RAID 0.

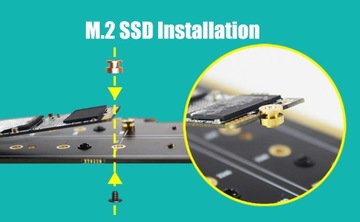

Instalacja dysków SSD M.2

• Głowica SSD M.2 pochylona pod kątem 30 stopni, włożona do interfejsu Key M
• Mosiężna podpórka zatrzaskuje się w półokrągłym położeniu na końcu dysku SSD M.2
• Przymocuj mosiężny element dystansowy z tyłu za pomocą śruby

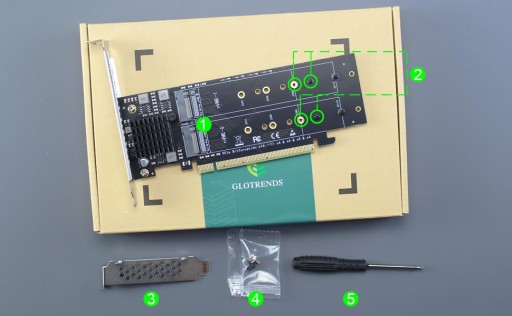

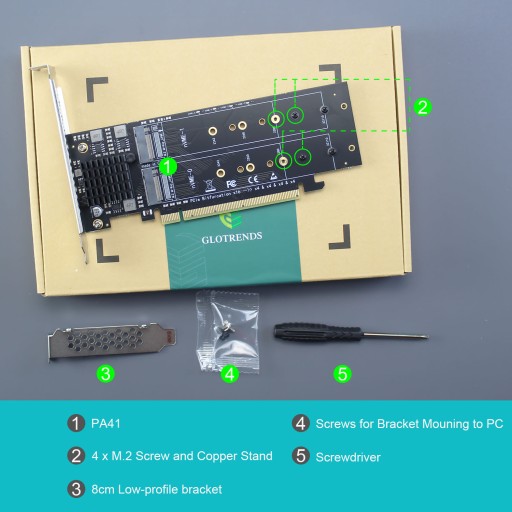

Opakowanie zawiera

1. PA41
2. 4 śruby M.2 i miedziana podstawa
3. Wspornik niskoprofilowy o średnicy 8 cm
4. Śruby do mocowania uchwytu do komputera
5. Śrubokręt
