Радиатор GLOTRENDS для SSD PS5

• Ten radiator został zaprojektowany specjalnie dla wewnętrznego dysku SSD M.2 PCIe NVMe w konsoli PlayStation 5.
• Kompatybilny zarówno z wersjami PS5 Ultra HD, jak i Digital, i pasuje do dysków SSD M.2 2280/22110, w tym jednostronnych i dwustronnych dysków SSD M.2.
• Zawiera rurkę cieplną Φ 5,5 mm i duży aluminiowy radiator, który całkowicie zakrywa wewnętrzne gniazdo M.2 w PS5. Jego konstrukcja pozwala na efektywne odprowadzanie ciepła, co daje efekt chłodzenia od 10°C do 30°C.

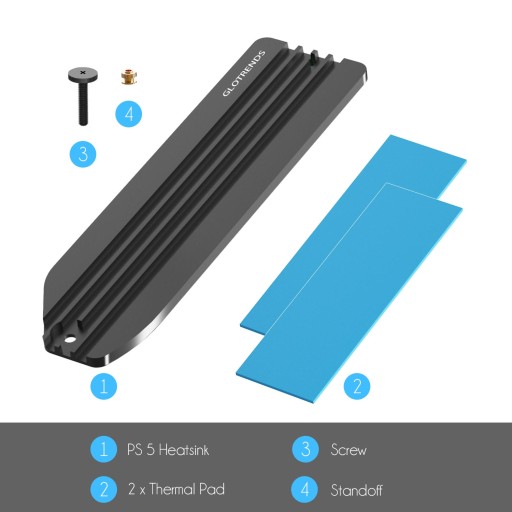

• Aby zainstalować radiator, będziesz potrzebować miedzianej podkładki dystansowej, podkładki termicznej i śruby. Miedziany wspornik podtrzymuje dysk SSD M.2 w pozycji poziomej, a podkładka termiczna zapewnia pełny kontakt między dyskiem SSD M.2 a dolną powierzchnią radiatora.

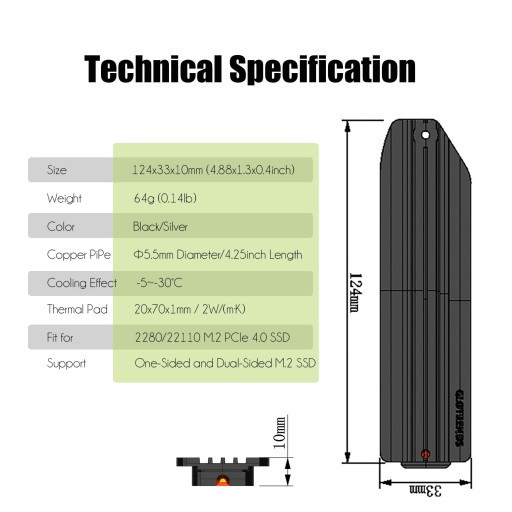

• Rozmiar: 124x33x10mm
• Waga: 64g
• Kolor: Czarny
• Miedziana rurka cieplna: średnica Φ5,5 mm / długość 10,5 cm
• Efekt chłodzenia: -5°C~-30°C
• Podkładka termiczna: 20x70x1mm / 2W/(m·K)
• Pasuje do: 2280/22110 M.2 PCIe 4.0 SSD
• Wsparcie: Jednostronny i dwustronny dysk SSD M.2

-5°C~-30°C Efekt chłodzenia

• Aby osiągnąć wysoką wydajność rozpraszania ciepła, szybkie pochłanianie ciepła i wydajne rozpraszanie ciepła to 2 kluczowe punkty.
• Absorpcja ciepła. Miedziana rurka cieplna + radiator całkowicie pokrywa dysk SSD M.2 PCIe, co zapewnia najszybsze pochłanianie ciepła
• Rozpraszanie ciepła: Bardzo duża aluminiowa obudowa + 4 rowki wzdłuż kierunku wiatru mogą zapewnić, że duża ilość ciepła jest szybko rozpraszana do powietrza z aluminiowej obudowy, a następnie odprowadzana z obudowy PS5 przez krążący wiatr

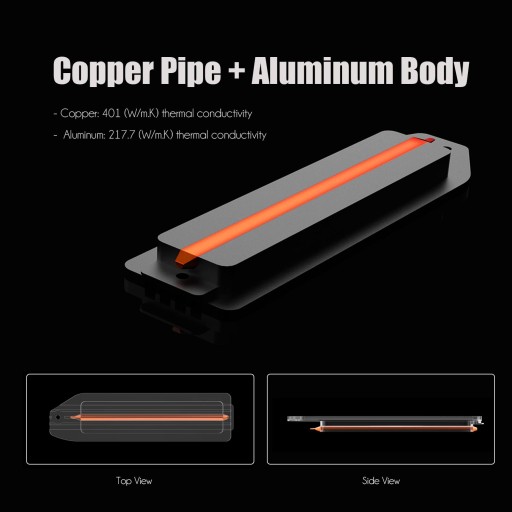

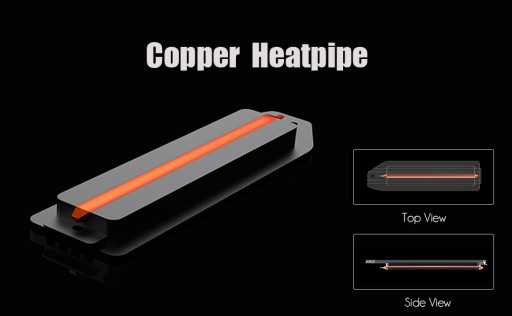

Miedziana rurka cieplna Φ5,5 mm

• Przewodność cieplna: Miedź 401 (W/mK) ; Aluminium 217,7 (W/mK)
• Gdy dysk SSD M.2 PCIe 4.0 pracuje przez długi czas, będzie generować dużo ciepła.
• Ponieważ przewodność cieplna miedzi jest dwa razy większa niż aluminium, miedziana rurka cieplna może szybciej pochłaniać ciepło z dysku SSD M.2 PCIe 4.0 i przewodzić je do aluminiowej obudowy radiatora.
• Aby uniknąć szczeliny między dyskiem SSD M.2 a radiatorem PS5 (szczeliny gazowe mogą poważnie wpływać na przewodność cieplną), konieczne jest umieszczenie podkładki termicznej między dyskiem SSD M.2 a radiatorem PS5, miedzianym Radiator z rurką cieplną może w pełni stykać się z dyskiem SSD M.2, aby zapewnić przewodność cieplną
• Rozmiar miedzianej rurki cieplnej: średnica Φ5,5 mm/długość 4,25 cala

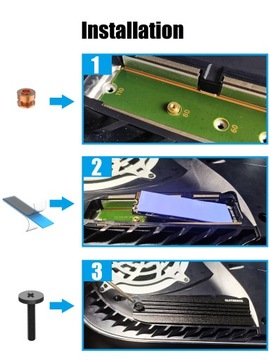

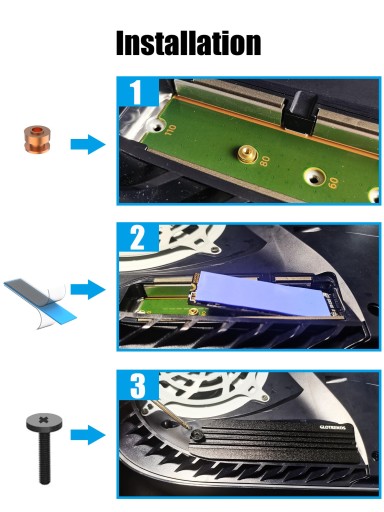

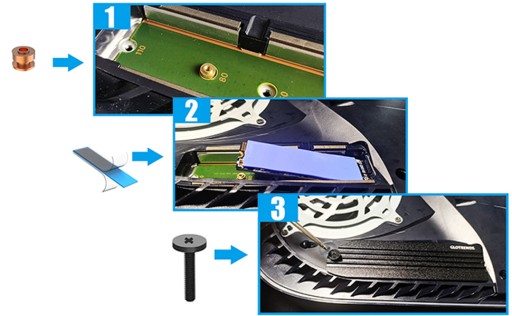

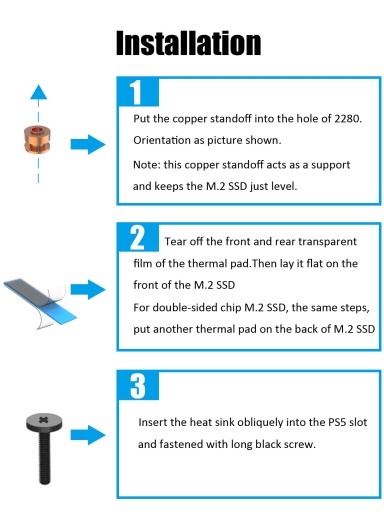

Instalacja

• Umieść miedziany element dystansowy w otworze 2280. Orientacja jak pokazano na rysunku. (Uwaga: ten miedziany element dystansowy służy jako podpora i utrzymuje dysk SSD M.2 na poziomie. )
• Oderwij przednią i tylną przezroczystą folię podkładki termicznej. Następnie połóż go płasko na przedniej części dysku SSD M.2. W przypadku dwustronnego chipa M.2 SSD wykonaj te same czynności, umieść kolejną podkładkę termiczną z tyłu dysku SSD M.2
• Włóż radiator ukośnie do gniazda PS5 i przymocuj go długą czarną śrubą.
