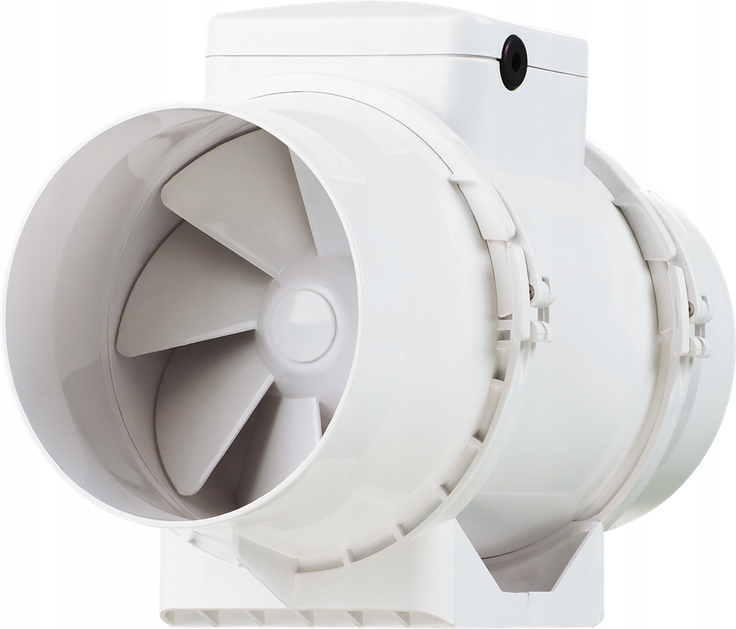

WENTYLATOR KANAŁOWY DWUBIEGOWY

TT 100 T

model z timerem (wyłącznikiem czasowym)

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCÓW - 96 mm (DO KANAŁU 100 mm)
• WYSOKA WYDAJNOŚĆ - MAX 187 m3/h
• NISKI POZIOM HAŁASU - MIN 27 dB(A)/3m
• ENERGOOSZCZĘDNY SILNIK - MIN 21W
• TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.
• MODUŁOWA BUDOWA - ŁATWY MONTAŻ I DEMONTAŻ
• RENOMOWANY PRODUCENT - VENTS
• ŁOŻYSKA KULOWE W STANDARDZIE
• MONTAŻ W PIONIE LUB POZIOMIE

Zastosowanie

Wentylatory kanałowe o przepływie mieszanym serii TT wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Na innych aukcjach dostępne są wentylatory TT do kanałów wentylacyjnych o średnicach: 125, 150, 160 mm.

Konstrukcja

Wentylatory TT posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone (opcjonalnie - na zamówienie) w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut).

Silnik

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

SCHEMAT BUDOWY WENTYLATORA

1. Króciec wylotowy
2. Energooszczędny silnik dwubiegowy
3. Odłączany blok centralny
4. Wirnik z aerodynamicznymi łopatkami
5. Zaciski z zatrzaskami
6. Hermetyczna puszka przyłączeniowa
7. Łopatki kierujące strumień powietrza (kierownica)
8. Dyfuzor
9. Kolektor
10. Króciec wlotowy

Regulacja prędkości

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika. Regulatory i przełączniki biegów dostępne są na naszych innych aukcjach.

Automatyka - tylko w wersji wentylatora wyposażonego w układ Timera

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

WAŻNE: DO PODŁĄCZENIA WERSJI WENTYLATORA WYPOSAŻONEGO W TIMER WYMAGANA JEST INSTALACJA ELEKTRYCZNA MINIMUM TRZY- LUB CZTEROŻYŁOWA (BIEGNĄCA OD WŁĄCZNIKA DO WENTYLATORA)

Opis działania timera

Wentylator TT w wersji z Timerem zaczyna pracować po podaniu napięcia sterującego na zacisk wejściowy LT za pomocą wyłącznika zewnętrznego (np. po włączeniu oświetlenia w pomieszczeniu). Po wyłączeniu napięcia sterującego wentylator kontynuuje pracę przez czas ustawiony za pomocą wyłącznika czasowego (od 2 do 30 minut). W celu regulacji czasu opóźnienia wyłączenia wentylatora należy obrócić pokrętło potencjometru T zgodnie z kierunkiem ruchu wskazówek zegara, aby zwiększyć czas opóźnienia lub w kierunku przeciwnym, aby zmniejszyć czas opóźnienia wyłączenia

WYMIARY [mm]

• ØD - 96
• ØD1 - 140
• B - 167
• H - 190
• L - 246

DANE TECHNICZNE I CHARAKTERYSTYKA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc (min./max.) - 21 / 40 W
• Wydatek powietrza (min./max.) - 145 / 187 m3/h
• Poziom hałasu (min./max.) - 27 / 36 dB(A)/3m
• Obroty silnika (min./max.) - 2180 / 2385 obr./min.
• Pobór prądu (min./max.) - 0,11 / 0,19 A
• Max. ciśnienie statyczne - 134 Pa
• Max. temperatura pracy - 60 °C
• Stopień ochrony IP - X4
• Waga - 1,4 kg

PONIŻEJ SCHEMATY ELEKTRYCZNE PODŁĄCZENIA WENTYLATORA WYPOSAŻONEGO W UKŁAD TIMERA

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR (instrukcji obsługi).

WARIANT  I - schematy podłączenia wentylatora posiadającego kostkę przyłączeniową z pięcioma zaciskami

WARIANT  II - schematy podłączenia wentylatora posiadającego kostkę przyłączeniową z czterema zaciskami

a. - podłączenie na stałe na wyższym biegu

• L2 - bieg drugi
• L - napięcie
• N - neutral (zero)
• LT - zacisk napięcia sterującego od włącznika
• ST - przełącznik

b. - podłączenie z przełącznikiem biegów

• L2 - bieg drugi
• L1 - bieg pierwszy
• L - napięcie
• N - neutral (zero)
• ST - przełącznik
• S - przełącznik dwupozycyjny

c. - podłączenie na stałe na niższym biegu

• L1 - bieg pierwszy
• L - napięcie
• N - neutral (zero)
• LT - zacisk napięcia sterującego od włącznika
• ST - przełącznik

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Żeby uprościć montaż i podpięcie, skrzynka (puszka przyłączeniowa) montażowa może znajdować się w dowolnym położeniu.
