РЕЛЕ ВРЕМЕНИ Таймер переключения цикла 0–999 мин.

⭐PRZEKAŹNIK CZASOWY Włącznik Cyklowy Timer 0-999min⭐

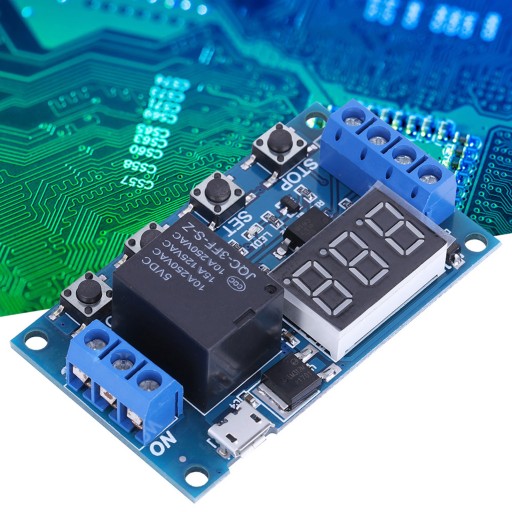

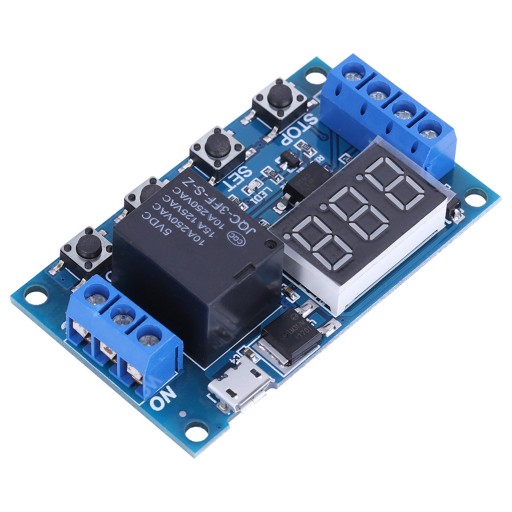

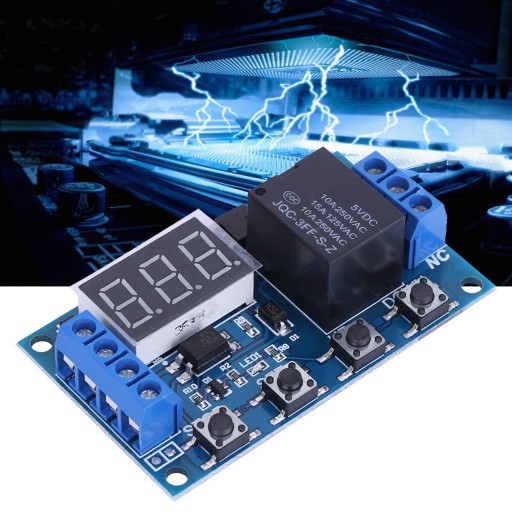

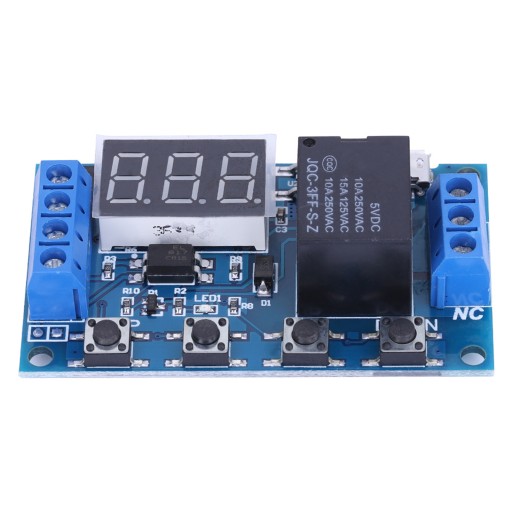

Jest to produkt, który umożliwia programowanie cyklicznego włączania i wyłączania różnych urządzeń w określonym czasie, w zakresie od 0 do 999 minut. Może być wykorzystywany w automatyce przemysłowej, sterowaniu oświetleniem lub nawadnianiem ogrodów, zapewniając przy tym precyzyjne i powtarzalne czasy działania.

⭐Specyfikacja Techniczna:

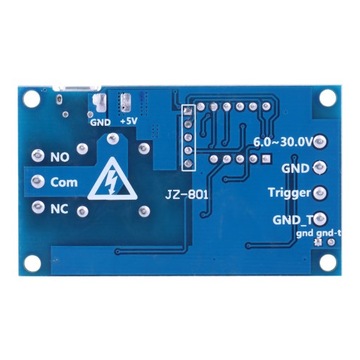

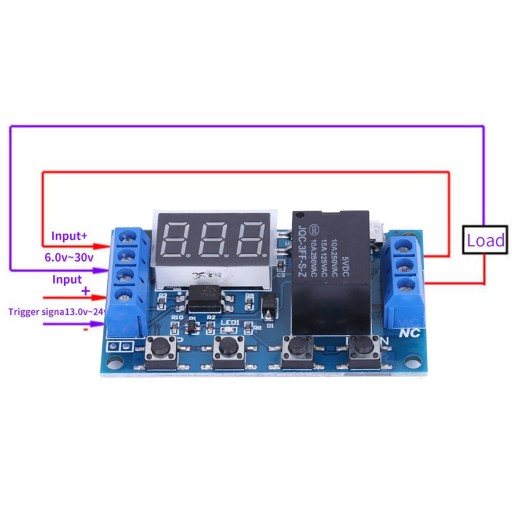

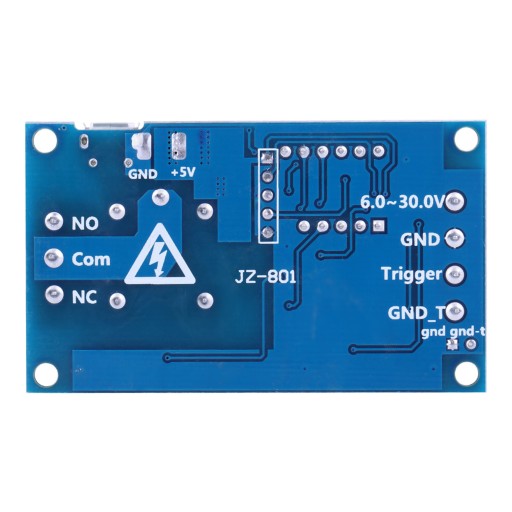

• Zasilanie: 6V - 30V lub micro USB 5.0V
• Trigger (wyzwalacz) : 3,8V - 20V

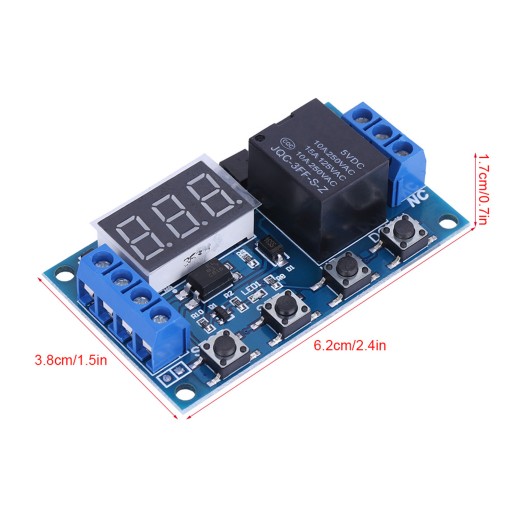

• Wymiary: 62mm * 38mm * 19mm
• Przekaźnik: 10A
• Zakres czasu: 0-999 minut
• Wbudowany tryb uśpienia (przycisk STOP)

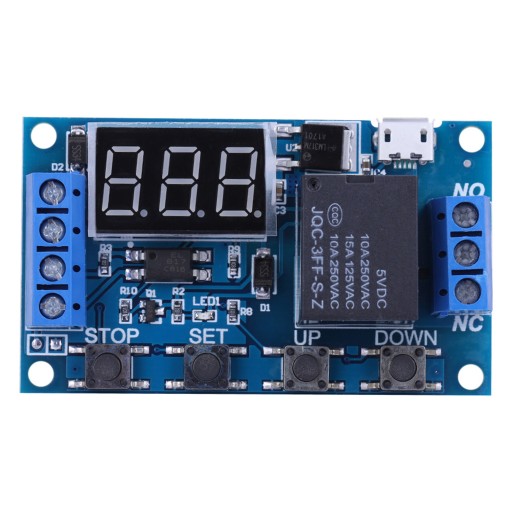

✅Przycisk STOP służy do włączania/wyłączania przekaźnika (Odliczanie działa - przekaźnik jest wyłączony).

✅Przycisk SET, trzymany długo, służy do wyboru jednej z funkcji oraz przejścia do atrybutów funkcji.

✅Przycisk SET, trzymany krótko, służy do wyświetlania atrybutów funkcji.

⭐Jak zaprogramować ten przekaźnik?

1. Naciśnij przycisk STOP, wybierając opcję "ON".
2. Poczekaj, aż na wyświetlaczu pojawi się "000".
3. Wciśnij przycisk SET długo -> Wybierz program przy użyciu przycisków UP / DOWN.
4. Wciśnij przycisk SET krótko -> Migający "OP" na wyświetlaczu -> "000". -> Wprowadź długość trwania atrybutu przy użyciu przycisków UP / DOWN.
5. Przyciskiem STOP wybierz jednostkę czasu:
6. "000." -> Sekunda
7. "00.0" -> Dziesiąta część sekundy (np. 05.5 = 5,5 sekundy)
8. "0.0.0." -> Minuta (np. 0.0.1. = 1 minuta)
9. Wciśnij przycisk SET długo -> Po zakończeniu mignięcia numeru programu, np. "P1.1", procedura zostanie zakończona.

⭐Opis trybów tego przekaźnika:

✅P1.1 - Po otrzymaniu sygnału Triggera przekaźnik zostaje włączony, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza.

✅P1.2 - Po otrzymaniu sygnału Triggera przekaźnik zostaje włączony, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza.

✅P1.3 - Po otrzymaniu sygnału Triggera przekaźnik zostaje włączony, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza.

✅P-2 - Po otrzymaniu sygnału Triggera rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji CL. Następnie przekaźnik zostaje włączony i rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza.

✅P3.1 - Po otrzymaniu sygnału Triggera przekaźnik zostaje włączony, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji CL. Ten proces (CYKL) powtarza się określoną ilość razy, zgodnie z wartością wprowadzoną w atrybucie LOP (--- oznacza nieskończoną pętlę). Jeśli sygnał Triggera zostanie podany w trakcie odliczania, przekaźnik zostanie wyłączony i licznik zostanie zresetowany.

✅P3.2 - Po podłączeniu modułu do zasilania automatycznie następuje włączenie przekaźnika, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji OP. Po zakończeniu odliczania przekaźnik się wyłącza, a następnie rozpoczyna się odliczanie czasu ustawionego jako atrybut funkcji CL. Ten proces (CYKL) powtarza się określoną ilość razy, zgodnie z wartością wprowadzoną w atrybucie LOP (--- oznacza nieskończoną pętlę).

✅P-4 - Po otrzymaniu sygnału Triggera przekaźnik zostaje włączony, a odliczanie czasu ustawionego jako atrybut funkcji OP rozpoczyna się od momentu "zniknięcia" sygnału Triggera. Przekaźnik pozostaje włączony do momentu zakończenia odliczania. Jeśli sygnał Triggera zostanie podany w trakcie odliczania, licznik zostanie wyzerowany, a następnie przekaźnik oczekuje na kolejne "zniknięcie" sygnału Triggera, pozostając włączony przez cały ten czas.

Jeśli sygnał Triggera zostanie podany w trakcie odliczania, nie spowoduje to wyzerowania licznika!!!
