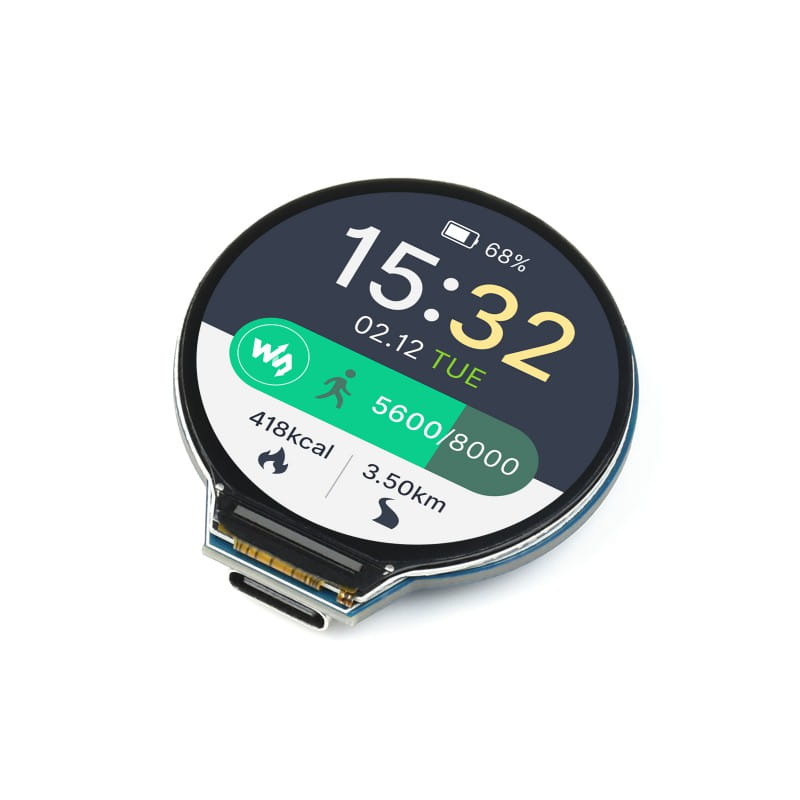

Дисплей WaveShare RP2040-LCD-1.28

Płytka MCU RP2040 z okrągłym wyświetlaczem LCD 1,28" akcelerometrem i żyroskopem

RP2040 z wyświetlaczem LCD 1.28" to wydajna okrągła platforma Raspberry Pi idealne do budowy urządzeń ubieralnych. Mały rozmiar i wbudowany okrągły kolorowy wyświetlacz, menedżer ładowania akumulatorów litowo-jonowych poprzez USB-C i 6-osiowym czujnikiem (3-osiowy akcelerometr i 3-osiowy żyroskop) stanowi idealną bazę dla inteligentnych zegarków. Moduł został wyposażony również w dwurdzeniowy procesor ARM Corex M0+ o taktowaniu 133MHz, 264Kb SRAM i 2Mb pamięci flash. Moduł wyposażony został również w niektóre GPIO Raspberry Pi RP2040 .

Funkcje:

• Obsługa baterii litowo-jonowej

• USB 1.1 z obsługą urządzeń i hostów
• Tryby uśpienia i uśpienia o niskim zużyciu energii
• Programowanie metodą „przeciągnij i upuść”
• Dokładny zegar i timer na chipie

Specyfikacja:

• Mikrokontroler: RP2040
• Procesor: Dwurdzeniowy ARM Cortex M0+
• Taktowanie: 133 MHz
• Pamięć: SRAM-264 KB, Flash-2 MB
• Komunikacja: USB typu C

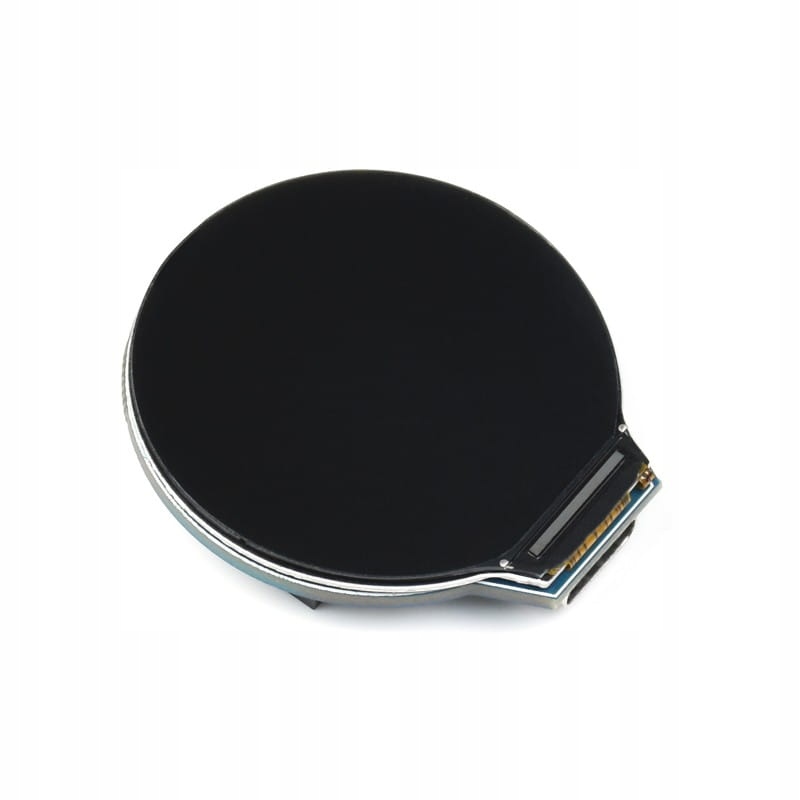

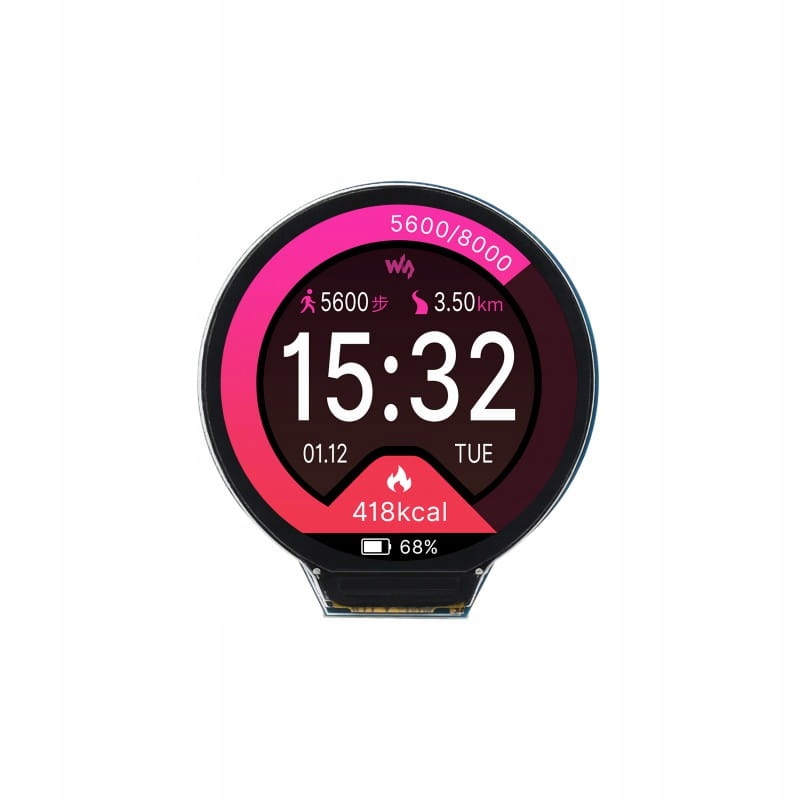

• Wyświetlacz: IPS LCD 1,28"
• Rozdzielczość: 240 × 240 pikseli
• Kolory: 65 tys.
• Piny GPIO
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bitowy ADC, 16 × sterowane kanały PWM
• Czujnik temperatury
• 8 × Programowalnych we/wy (PIO) do obsługi niestandardowych urządzeń peryferyjnych

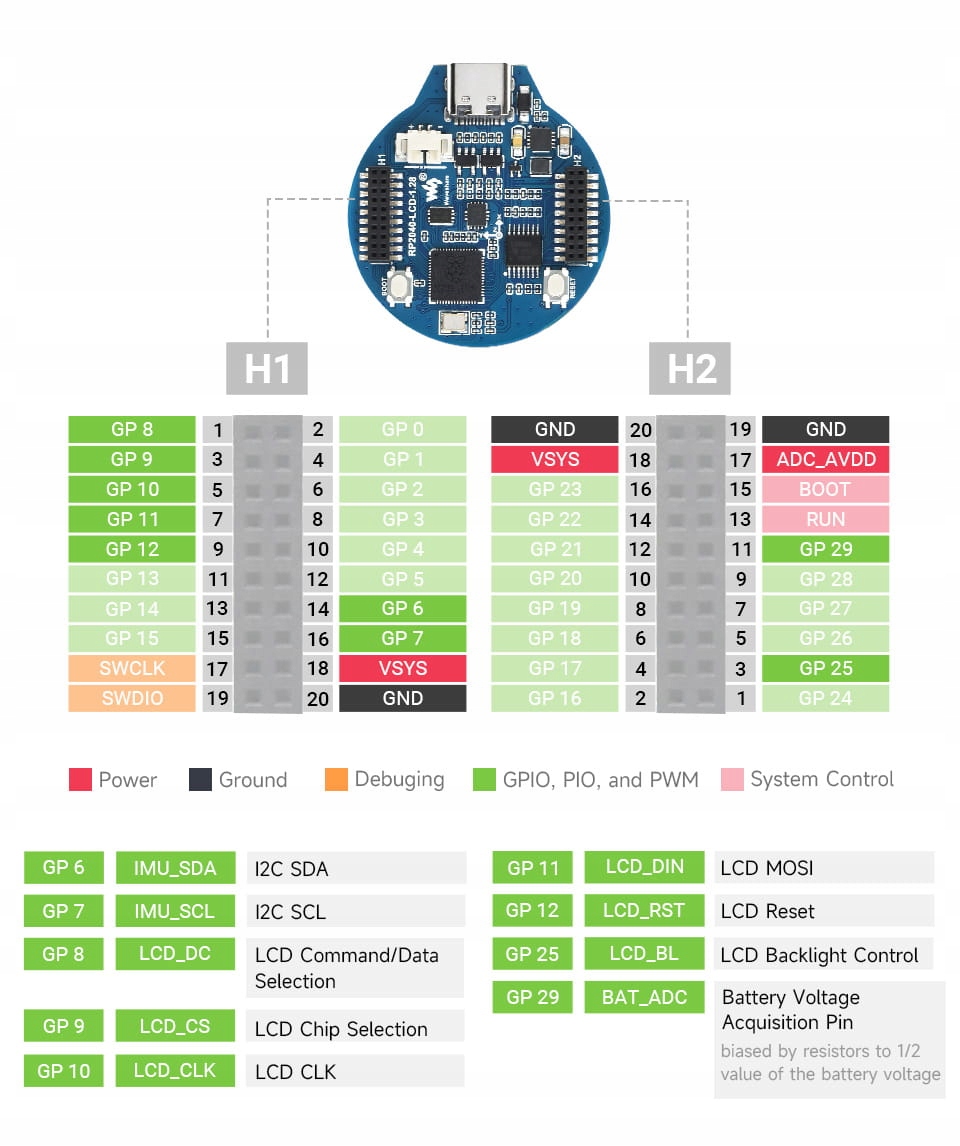

Definicja pinów:

Dwurdzeniowy ARM Cortex M0+:

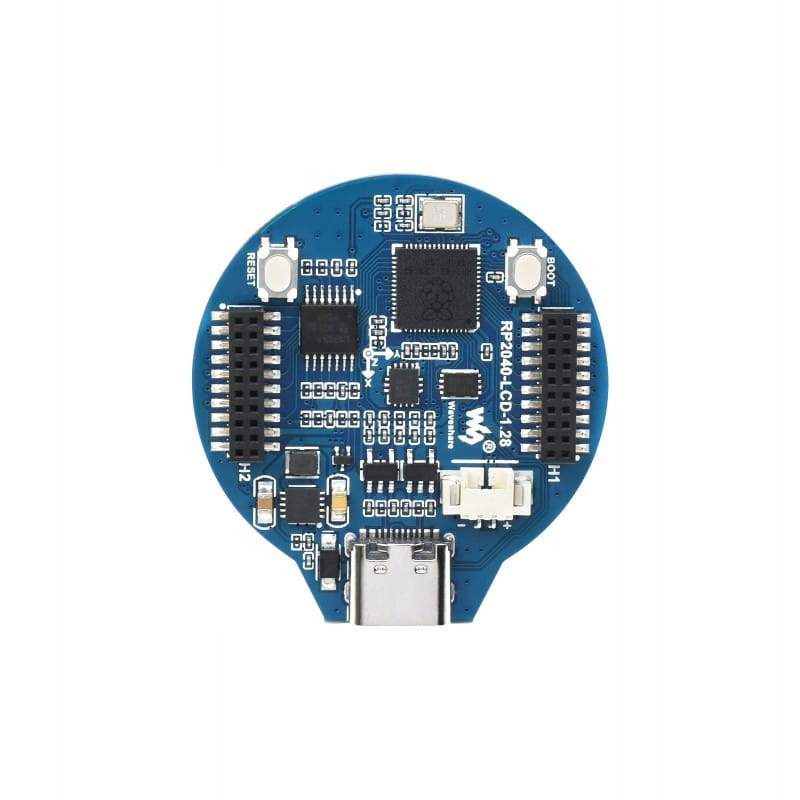

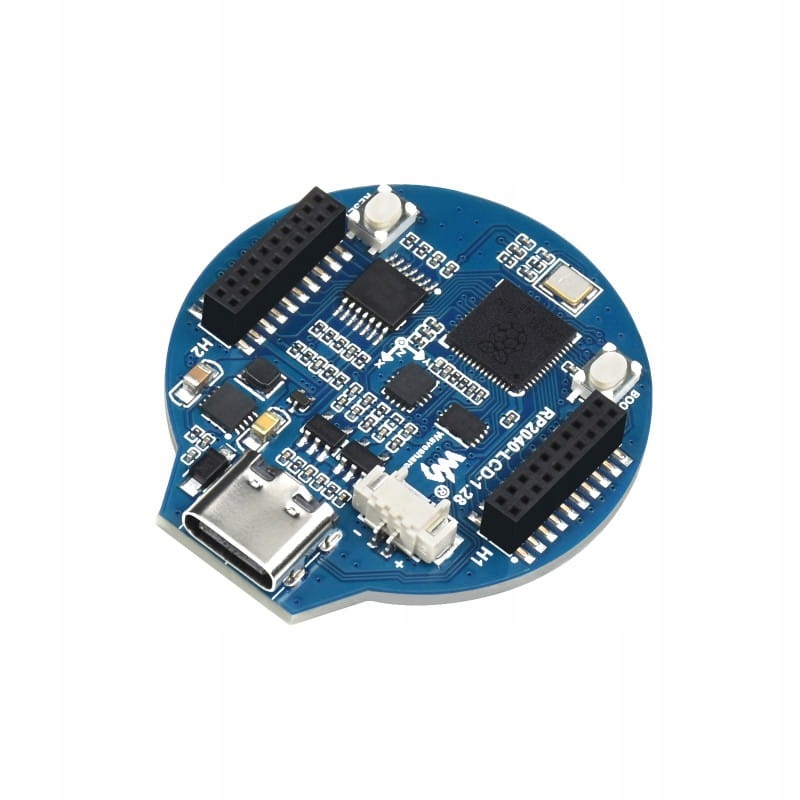

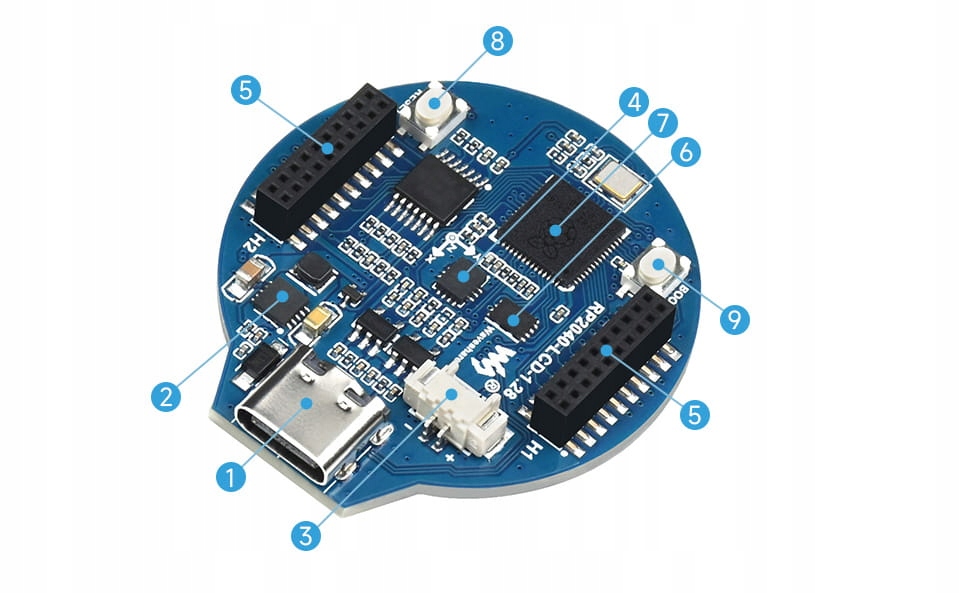

Budowa modułu:

• 1.Złącze USB typu C

  USB 1.1 z obsługą urządzeń i hostów

• 2.ETA6096

  menedżer ładowania baterii litowej o wysokiej wydajności

• 3.Złącze baterii

  Gniazdo MX1.25 na akumulator litowy 3,7 V umożliwia jednoczesne ładowanie akumulatora i zasilanie płytki

• 4.QMI8658C

  IMU zawiera 3-osiowy żyroskop i 3-osiowy akcelerometr

• 5.GPIO o skoku 1,27 mm

  Dostosowanie wszystkich pinów GPIO i debugowania

• 6.W25Q16JVUXIQ

  2MB NOR-Flash

• 7.RP2040

  Dwurdzeniowy procesor, częstotliwość robocza do 133 MHz

• 8.Przycisk reset

• 9.Przycisk BOOT

  Naciśnij go podczas resetowania, aby przejść do trybu pobierania

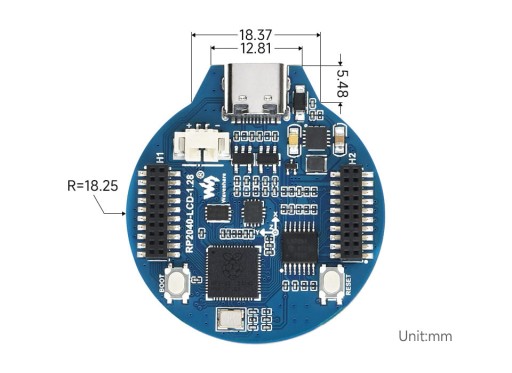

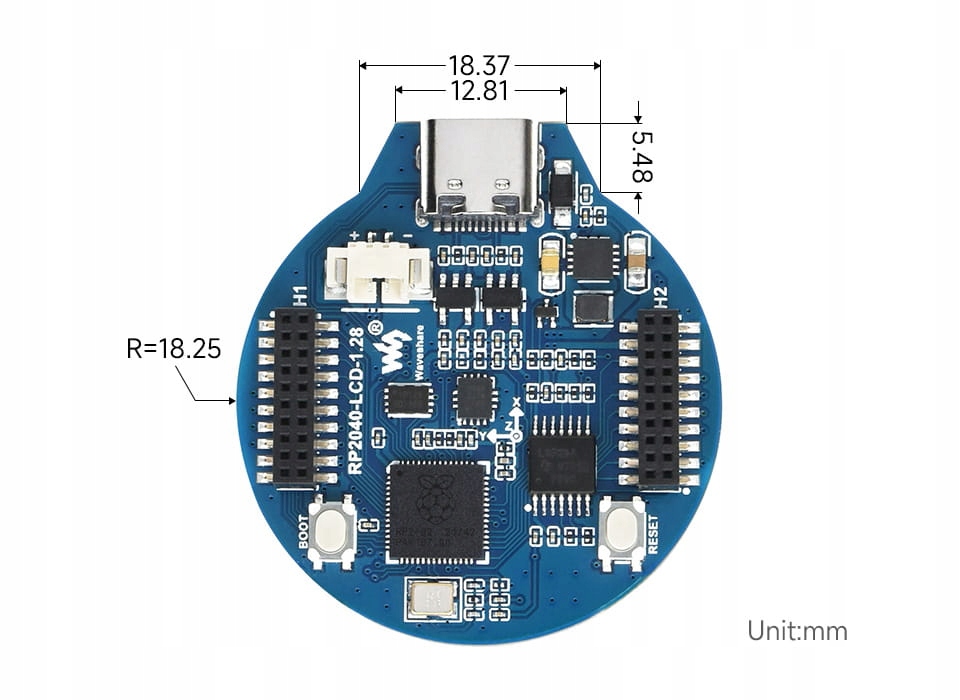

Wymiary:

Zestaw zawiera:

• Płytka MCU RP2040 z okrągłym wyświetlaczem LCD 1,28" x1

Wiki: RP2040-LCD-1.28
