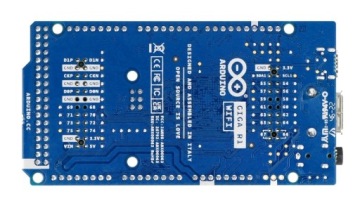

Arduino Giga R1 WiFi BT ABX00063 Оригинал

Arduino Giga R1 WiFi - płytka rozwojowa z mikrokontrolerem STM32H747XI i modułem WiFi/Bluetooth

Opis

Arduino GIGA R1 WiFi to najnowsza płytka deweloperska Arduino . Została zaprojektowana dla wymagających użytkowników, którzy potrzebują dużych zasobów mikrokontrolera do swoich projektów. Wykorzystuje dwurdzeniowy mikrokontroler STM32H747XI (32-bitowy rdzeń Cortex®-M7 o częstotliwości 480 MHz i Cortex®-M4 o częstotliwości 240 MHz), który pozwala uruchomić programy w MicroPython w jednym rdzeniu, a Arduino w drugim.

Do komunikacji bezprzewodowej służy wbudowany moduł Murata 1DX , który oferuje zarówno Wi-Fi, jak i Bluetooth . Pozwala połączyć się z Arduino IoT Cloud i zdalnie śledzić przesyłane dane. Bezpieczeństwo komunikacji gwarantuje układ ATECC608A zapewniający kryptografię .

Płytka wyglądem przypomina Arduino Mega i Arduino Due. Posiada cztery interfejsy UART, trzy porty I2C, dwa porty SPI oraz port FDCAN . Na złączach użytkownik ma do dyspozycji 76 pinów GPIO . Ponadto dodane zostały dwa nowe piny: VRTC (dzięki czemu można podłączyć baterię, aby RTC działał, gdy płyta jest wyłączona), oraz pin OFF (pozwala wyłączyć płytę).

Poza tym płytka udostępnia nowe złącza, które ułatwią tworzenie projektu:

• Złącze USB-A odpowiednie do hostowania pamięci USB, innych urządzeń pamięci masowej i urządzeń HID, takich jak klawiatura lub mysz
• 3,5 mm gniazdo wejścia-wyjścia podłączone do DAC0, DAC1 i A7
• USB-C do zasilania i programowania, a także symulacji urządzenia HID, takiego jak mysz lub klawiatura
• Złącze JTAG.
• 20-pinowe złącze kamery ArduCAM

Arduino GIGA R1 WiFi może być zasilane napięciem z zakresu od 6 do 24 V . Znajdzie zastosowanie w wymagających projektach takich, jak rozbudowana drukarka 3D, przetwarzanie Audio, czy urządzenia do akwizycji danych.

Właściwości

• Dwurdzeniowy mikrokontroler STM32H747XIH6:
• 32-bitowy rdzeń Arm® Cortex®-M7 z FPU o podwójnej precyzji i pamięcią podręczną L1 do 480 MHz
• 32-bitowy rdzeń Arm® 32-bit Cortex®-M4 z FPU do 240 MHz
• Pełny zestaw instrukcji DSP
• Jednostka ochrony pamięci (MPU)
• Moduł Wi-Fi®/Bluetooth® Murata® 1DX:
• Wi-Fi® 802.11b/g/n 65 Mbps
• Bluetooth® Low Energy (wersja 5.X przez stos Cordio, wersja 4.2 przez stos Arduino)
• Złącze Micro UFL dla anteny zewnętrznej
• Pamięć:
• STM32H747XI: 2 MB Flash, 1 MB RAM
• AT25SF128A-MHB-T: 16 MB NOR Flash (interfejs QSPI),
• AS4C4M16SA: 8 MB SDRAM
• I/O:
• Cyfrowe wejścia/wyjścia: 76
• Piny wejść analogowych: 12
• Piny PWM: 12
• Piny wyjścia analogowego (DAC0/DAC1): 2
• Host USB: USB 2.0 A
• Urządzenie peryferyjne USB: USB-C®
• Poziom logiczny: 3,3 V
• VRTC: Do zasilania RTC, gdy płyta jest wyłączona
• Pin OFF: Do wyłączania płyty
• Komunikacja:
• 4x UART
• 3x I2C
• 2x SPI
• 1x CAN (wymagany zewnętrzny transceiver)
• Moduł Secure ATECC608A-MAHDA-T
• USB:
• Host USB: USB 2.0 typ A
• Urządzenie peryferyjne USB: USB-C: port programowania, HID
• Złącza:
• 20-pinowe złącze kamery Arducam
• Wyświetlacz: D1N, D0N, D1P, D0P, CKN, CKP, D68-D75
• Gniazdo audio: DAC0, DAC1, A7
• Złącze JTAG
• Zasilanie:
• Napięcie robocze: 3,3 V
• Napięcie wejściowe (VIN): 6-24 V
• Prąd stały na pin we/wy: 8 mA
• Wymiary: 101 x 53 mm

W zestawie

• Arduino Giga R1 WiFi
• Antena u.FL
