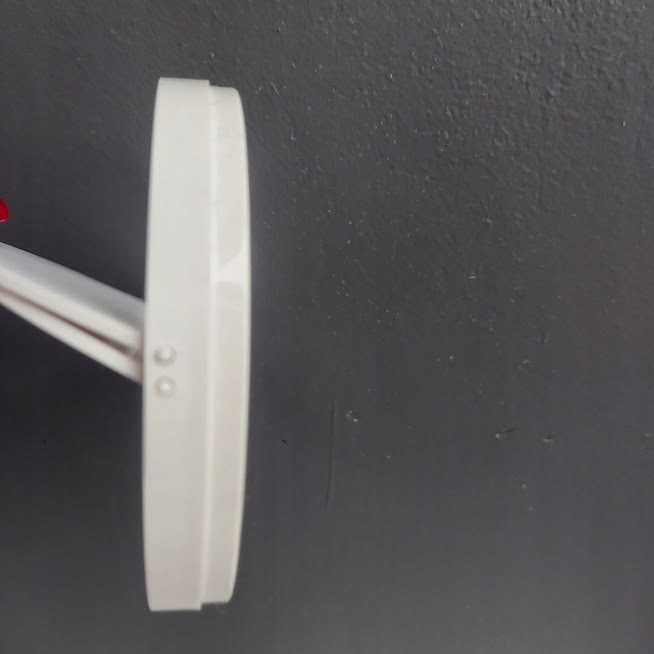

Wentylator 120 SZNUREK + PRZEWÓD STAL SZLIFOWANA

PANEL PRZEDNI STAL SZLIFOWANA

Wentylator 120  przewodem zasilającym  i sznurkiem do włączania

MODEL EOL F12 SF

Wentylator polskiego producenta firmy Elplast to idealne urządzenie do twojej łazienki, kuchni, biura  i innych pomieszczeń dla których chcemy zapewnić optymalną wymianę powietrza.

Wentylator w wersji ze sznurkiem posiada przewód zasilający.

Nie posiada czujników wilgotności ani opóźnienia czasowego.

Włączanie wentylatora poprzez pociągniecie za sznurek

Parametry techniczne

• Napięcie znamionowe: ~230 V
• Częstotliwość sieci: 50 Hz
• Moc pobierana: 20 W
• Wydajność powietrza: 150 m3/h
• Stopień ochrony (IP): IP-X4
• Poziom ciśnienia akustycznego: 42 dB (A)
• Prędkość obrotowa: 2360 rpm
• Wielkość nominalna: 120 mm
• Materiał: ABS/PP
• Miejsce montażu: Ściana
• Rodzaj montażu: Natynkowy
• Waga w zależności od modelu: 0,60 – 0,67 kg

• A: 150 mm
• B: 162 mm
• C: 88 mm
• D: 119 mm
• E: 28 mm

Dodatkowo do wentylatora można dokupić klapę, która zapobiega cofaniu się powietrza.

Klapa montowana jest na wylocie wentylatora.

Jak uruchomimy wentylator, to klapa samoczynnie się otwiera.

SPOSÓB MONTAŻU I OBSŁUGI

Przed przystąpieniem do montażu należy zdjąć przednią pokrywę wentylatora odkręcając wkręt znajdujący się w dolnej części obudowy (rys.1). Wentylator należy instalować w miejsce kratki wentylacyjnej za pomocą kołków rozporowych, wykorzystując przygotowane do tego celu otwory w korpusie wentylatora.

Wentylatory wyposażone w przewód przyłączeniowy z wtyczką i włącznik, uruchamia się poprzez włożenie wtyczki do gniazdka sieci elektrycznej 230V~ i odpowiednie załączenie łącznika cięgłowego. Wentylatory w wersji B i z układami elektronicznymi (T, HT, FT) przyłącza się bezpośrednio do instalacji elektrycznej. W tym celu należy odkręcić osłonę (rys.2), pod którą znajduje się listwa przyłączeniowa z zaciskami LN lub układ elektroniczny z zaciskami NLS.

Konfiguracje

• Model,          P, W, T, F, H
• EOL F12,      +, +, –, –, –
• EOL F12B     –, –, –, –, –
• EOL F12T,    –, –, +, –, –
• EOL F12HT,  –, –, +, –, +

Symbole

P – wyłącznik pociągany, W – przewód z wtyczką, T – wyłącznik czasowy, H –higrostat regulowany,
