Комплект внутренней связи SET-1-MIRO MIWI-URMET HANDSET

ZESTAW DOMOFONOWY JEDNORODZINNY Z

UNIFONEM SCAITEL I PANELEM BASIC HORIZONTAL

Model 1062/H321 MIWI-URMET

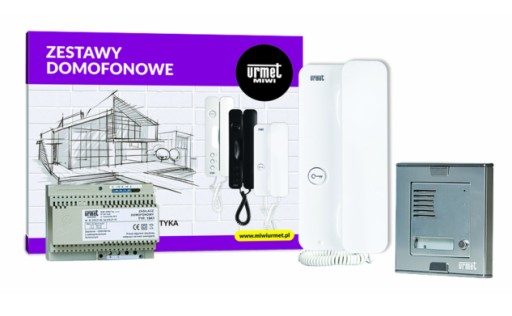

ZESTAW ZAWIERA:

✅ Unifon MIRO 1150 biały - 1szt.

✅ Płyta rozmówna SINTHESI S2 1148/21 - 1szt.

✅ Zasilacz domofonowy 18K1 - 1szt.

✅ Moduł rozmówny SINTHESI 1145/500 - 1szt.

✅ Ramka frontowa SINTHESI S2 1148/61 - 1szt.

KORZYŚCI WYNIKAJĄCE Z ZAKUPU ZESTAWU :

✔️Panel SINTHESI S2 (aluminium anodyzowane) z jednym przyciskiem wywołania (podświetlana etykieta na np. nazwisko), modułem rozmównym. Panel montowany podtynkowo - wymiary panelu: 125 x 119 x 15mm (dł. x szer. x gł. +puszka podtynkowa 45mm).

✔️Unifon "MIRO" nr ref. 1150 z przyciskiem do otwierania elektrozaczepu.

✔️Cała instalacja opiera się na rozwiązaniach wieloprzewodowych (przykładowy schemat blokowy instalacji poniżej).

✔️Możliwość podłączenia "przycisku wyjścia" umieszczonego w obrębie wyjścia z posesji.

✔️Elektrozaczep (brak w zestawie) podłączany bezpośrednio z panelu.

✔️Do montażu natynkowego panelu wymagana jest puszka natynkowa z daszkiem nr ref. 1148/311 (brak w zestawie)

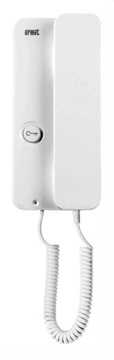

⭐ UNIFON 1150 MIRO BIAŁY⭐

Unifon z przyciskiem otwierania drzwi. Posiada on możliwość montażu dedykowanego trój-pozycyjnego regulatora sygnału wywołania. Montaż naścienny natynkowy (opcjonalnie możliwość montażu z ramką maskującą natynkową 1150/51 nr ref. 08986 - brak w zestawie).

Specyfikacja

• Linia stylistyczna unifonu: Miro
• System: 4+n
• Wymiary: 211x89x50 mm
• Materiał: ABS
• Kolor: biały
• Montaż: natynkowy

⭐PŁYTA ROZMÓWNA SINTHESI S2 1148/21⭐

Płyta czołowa z miejscem na moduł rozmówny i przyciskiem wywołania.

Uwaga! Panel w zestawie montowany jest podtynkowo, do montażu natynkowego wymagana jest dodatkowo puszka natynkowa z daszkiem 1148/311 nr ref. 13683 (brak w zestawie).

Specyfikacja

• System (w zależności od modułu rozmównego): 4+n lub 1+n, Wideo z konc. 5 przew.
• Ilość przycisków: 1
• Materiał wykonania: Anodyzowane aluminium
• Normy EN 61000-6-3 (2007) / EN 61000-6-1 (2007)
• Wymiary: 89x89x43 mm
• Temperatura pracy: -20°C ÷ +50°C
• Wymiary etykiety opisowej: 67x12.5 mm

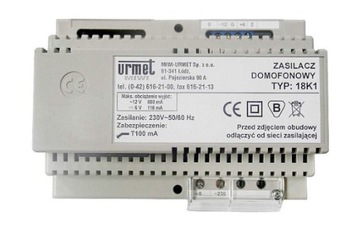

⭐ZASILACZ DOMOFONOWY 18K1⭐

Zasilacz 18K1 należy do najnowszej generacji zasilaczy produkcji URMET. Przystosowany do systemu 4+N. Współpracuje z panelami K-STEEL oraz panelami z modułami rozmównymi 1145/500 Sinthesi (nr ref. 08030), 1128/500 (Genya, Smyle, 725, Aura) Zasilacz jest przystosowany do montażu na szynie DIN. Ponadto wyposażony jest w osłonkę zakrywającą zaciski przewodów. Pozwala to na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie). Zasilacz posiada wbudowany triak, dzięki któremu obwód elektrozaczepu zamyka się na odcinku panel-zasilacz, co pozwala uniknąć spadku napięcia na linii zasilacz-unifon w trakcie otwarcia elektrozaczepu. Wbudowany dwutonowy generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów.

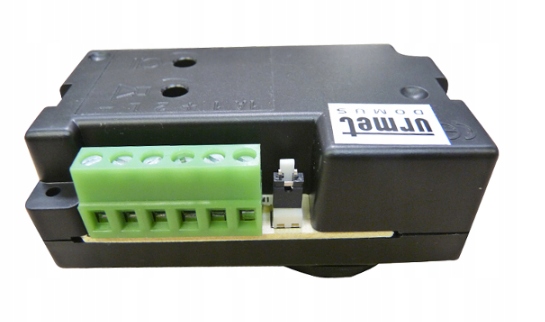

⭐MODUŁ ROZMÓWNY SINTHESI 1145/500⭐

Moduł rozmówny 1145/500 ze wzmacniaczem dla paneli typu "SINTHESI". Współpracuje z zasilaczami 18K, 19K, 786/1, 786/5, 789/5. Moduł ten umożliwia komunikację głosową między panelem wywołania a unifonem. Moduł rozmówny nr ref. 1145/500 posiada wbudowany układ regulacji wzmocnienia głośnika i mikrofonu. Regulacja wzmocnienia możliwa jest przy użyciu dwóch dostępnych od wewnątrz potencjometrów: EXT - regulacja wzmocnienia głośnika, INT - regulacja wzmocnienia mikrofonu. Regulatory te są fabrycznie ustawione w sposób optymalny.

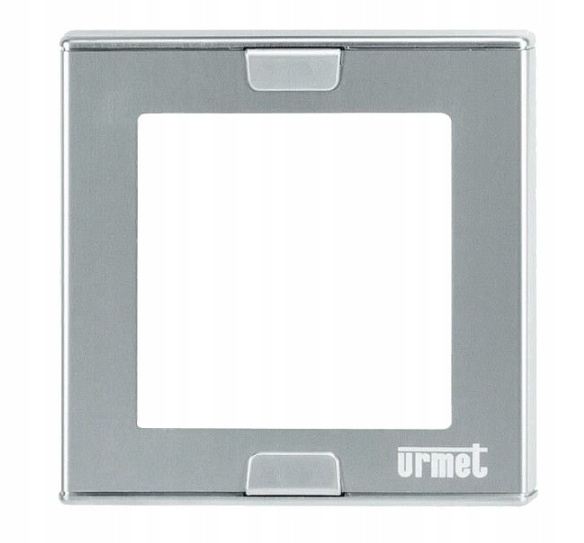

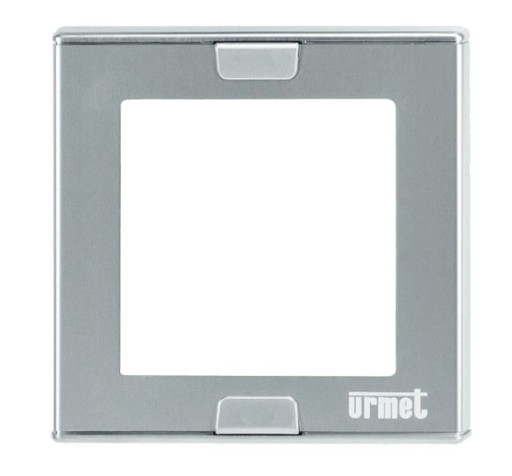

⭐RAMKA FRONTOWA SINTHESI S2 1148/61⭐

Ramka frontowa 1148/61 jest częścią obudowy paneli jednomodułowych Sinthesi S2. Składa się z frontu wykonanego z anodyzowanego aluminium oraz uchwytu modułów pasującego do obudowy podtynkowej 1145/51 (nr ref. 08049).

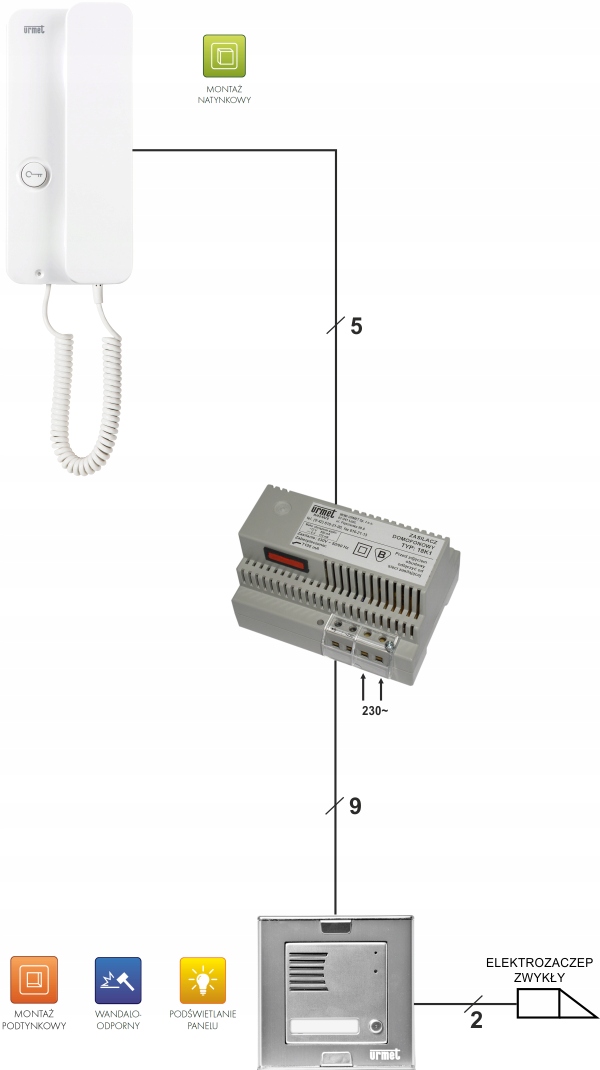

⭐SCHEMAT PODŁĄCZENIA⭐
