Контроллер ELMES STB24VM1 для откатных ворот 24В

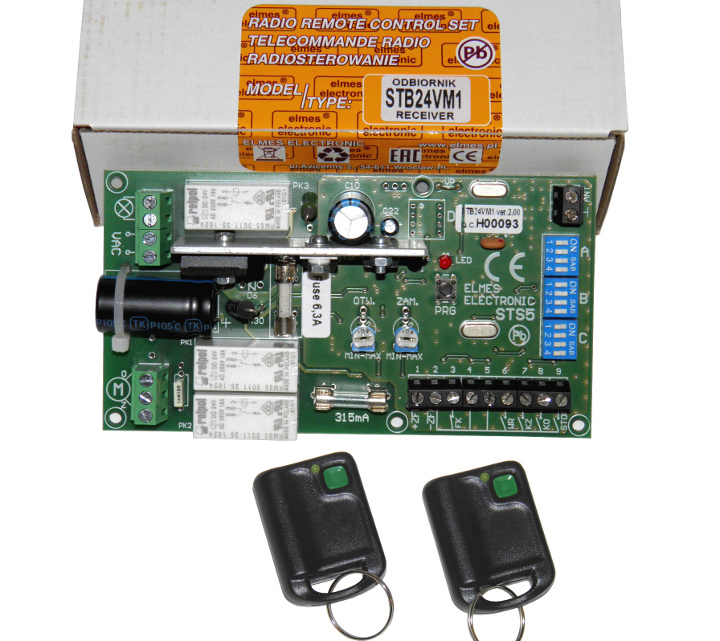

Sterownik ELMES STB24VM1

do bram przesuwnych

w komplecie z dwoma pilotami UMB100HT

Urządzenie przewidziane jest do sterowania silnikiem prądu stałego 24VDC,

w którym zmianę kierunku ruchu uzyskuje się poprzez zmianę biegunowości zasilania. Posiada następujące funkcje:

• technologia zmiennego kodu KEELOQ® zapewniająca wysoki poziom bezpieczeństwa;
• nowa wersja sterownika 1.16. umożliwia wybór rodzaju wyłącznika krańcowego, magnetyczny lub mechaniczny, zworka JP11.
• superheterodynowy odbiornik radiowy;
• sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie-stop-zamykanie-stop ...itd.;
• współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik;
• pamięć pilotów: 112;
• zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu;
• luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie;
• zabezpieczenie przeciążeniowe (nadprądowe) ustalane niezależnie dla każdego kierunku z osobna;
• samozamykanie po programowanym czasie PAUZY;
• możliwość blokowania samozamykania pilotem;
• praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka;
• współpraca z wyłącznikami krańcowymi typu NO (normalnie otwarte) lub NC (normalnie zwarte);
• wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;
• współpraca z fotokomórką typu NC (normalnie zamkniętą). Zadziałanie fotokomórki w czasie zamykania bramy powoduje jej otwieranie, a w czasie PAUZY – wstrzymuje odliczanie czasu. Po zwolnieniu fotokomórki:
• PAUZA odliczana jest od początku lub
• PAUZA zostaje skrócona –po 5 s nastąpi zamykanie bramy;
• dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:
• wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,
• automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy;
• programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.

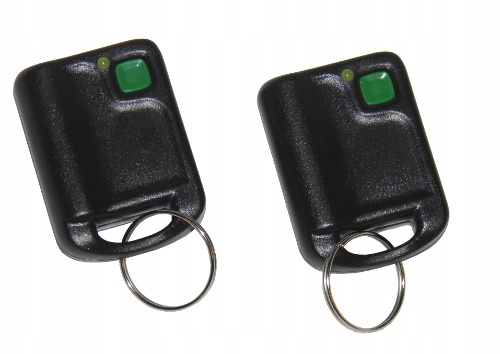

w komplecie są dwa piloty UMB100HT

instrukcja sterownika STB24VM1 do pobrania

Zawartość opakowania:

• Sterownik STB24VM1
• 2 piloty UMB100HT
