Kominek Wkład Kominkowy z Płaszczem Wodnym KRATKI ZOSIA Deco 14kW fi200 EKOprojekt Rekuperacja

Kominek Zosia Deco został zaprojektowany z myślą o tych, którzy cenią estetykę i oszczędność energii. Dzięki innowacyjnemu systemowi płaszcza wodnego, kominek ten efektywnie ogrzewa pomieszczenia i podgrzewa wodę użytkową.

Jego nowoczesny design i dekoracyjne elementy Deco sprawiają, że doskonale komponuje się z różnymi stylami wnętrzarskimi. Kominek Zosia Deco to nie tylko funkcjonalne źródło ciepła, ale również designerski element dekoracyjny, który podkreśli charakter Twojego wnętrza.

Główne korzyści dla klienta z zakupu kominka Zosia Deco:

• Efektywne i ekonomiczne ogrzewanie dzięki innowacyjnemu systemowi płaszcza wodnego.
• Nowoczesny design z dekoracyjnymi elementami Deco, który pasuje do różnych stylów wnętrzarskich.
• Wydajne rozprowadzanie ciepła w pomieszczeniu, co przyczynia się do oszczędności energii.
• Możliwość podgrzewania wody użytkowej, co zwiększa funkcjonalność kominka.

✅ Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

✅ BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

✅ Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

Dane techniczne:

✍️ Ogólne

• Moc nominalna (kW): 14
• Średnia moc z wody (kW): 7.5
• Zakres mocy grzewczej (kW): 5,5 - 16,5
• Materiał wykonania: stalowy, żeliwny
• Sprawność cieplna (%): 85.7
• Max ciśnienie robocze (bar): 2
• Temperatura spalin (oC): 210

⚙️ Parametry fizyczne

• Waga (kg): 201.1296
• Szerokość (cm): 69
• Wysokość (cm): 90.5
• Głębokość (cm): 57.2

♨️ Efektywność Energetyczna

• Klasa Energetyczna: A+
• Sezonowa efektywnosc energetyczna (%): 76
• współczynnik EEI: 114
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.1
• Emisja pyłków (pył) (mg/Nm3): 20

✅ Certyfikaty / Zgodność

✔ Spełnia kryteria EKOPROJEKTU

✔ Przeznaczony do rekuperacji

⭐️Informacje dodatkowe

✔ Dolot powietrza

✔ Popielnik

✔ Ozdobna szyba typu glass

RYSUNEK TECHNICZNY✍️

Zalety wkładów z płaszczem wodnym do palenia ciągłego

1. System czystej szyby- ogranicza osadzanie się sadzy na szybie
2. Uchwyt pomaga przy przenoszeniu pieca
3. Wbudowany szyber - reguluje siłę ciągu komina
4. Szyba żaroodporna- wytrzymuje temperaturę do 800º.
5. System zimnej klamki umożliwia zdjęcie klamki w czasie palenia w kominku
6. Ozdobny płotek- zabezpiecza drewno przed wypadaniem z wkładu
7. Regulacja dopływu powietrza przez popielnika
8. Szuflada na popiół w której gromadzą się pozostałości po spalonym drewnie
9. Ruchomy ruszt dzięki któremu można łatwo wymieść popiół
10. Dolot powietrza- króciec montowany do wkładu kominkowego, który ma na celu doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku- opcja dodatkowa
11. Duża komora spalania
12. Szpilki wzmacniające płąszcz wodny oraz materiał: blacha kotłowa 4mm- gwarantują bezawaryjną pracę
13. Wężownica schładzająca
14. Wysoki czopuch- zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
15. Płomieniówki- zwiększają powierzchnię wymiany ciepła z wodą

➡️ WBUDOWANY SZYBER

Kominek posiada fabrycznie montowaną regulację ciągu kominowego, dzięki której urządzenie jest bardziej ekonomiczne i efektywne.

➡️ KLAMKA PERFOROWANA

Wygodna klamka, która doskonale wpisuje się w stylistykę nowoczesnych pomieszczeń.

➡️ OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

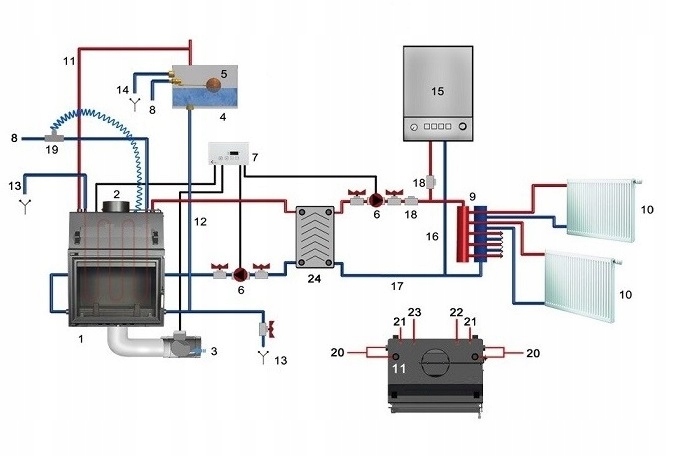

PRZYKŁADOWA INSTRUKCJA MONTAŻU WKŁADU KOMINKOWEGO Z OBIEGIEM WODNYM Z KOTŁEM GAZOWYM

1. kład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Sterowany elektronicznie dolot powietrza
4. Otwarte naczynie wzbiorcze ️
5. Automatyczne uzupełnienie wody (z wodociągu) �
6. Pompa C.O.
7. Centralka sterująca MSK GLASS ️
8. Zasilanie z wodociągu
9. Rozdzielacz C.O. 🔀
10. Odbiornik ciepła C.O. 🌡️
11. Rura bezpieczeństwa min x 25mm wewnątrz 🔒
12. Rura wzbiorcza min x 25mm wewnątrz 🆙
13. Rura spustowa do kanalizacji 🚿
14. Rura przelewowa do kanalizacji 🌊
15. Piec C.O. 🏭
16. Zasilanie instalacji C.O. 🔌
17. Powrót z instalacji C.O. 🔙
18. Zawór zwrotny ↩️
19. Zawór termostatyczny Watts 🌡️
20. Króciec obiegu wody C.O. (1" wewn.) 🔧
21. Króciec wężownicy (1/2" wew.) 🔧
22. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
23. Gniazdo czujnika temperatury MSK GLASS 🌡️
24. Płytowy wymiennik ciepła 🔄

PRZYKŁADOWA INSTRUKCJA MONTAŻU WKŁADU KOMINKOWEGO Z OBIEGIEM WODNYM (SYSTEM ZAMKNIĘTY)

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Centralka sterująca MSK GLASS ️
4. Pompa C.O.
5. Króciec obiegu wody C.O. (1" wewn.)
6. Króciec wężownicy (1/2" wew.)
7. Króciec czujnika zaworu termicznego (1/2" wew.)
8. Zawór termostatyczny 🌡️
9. Podłączenie kanalizacji 🛠️
10. Zasilanie z wodociągu 💦

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA WKŁADU KOMINKOWEGO Z PŁASZCZEM WODNYM W UKŁADZIE OTWARTYM

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin
3. Sterowany elektronicznie dolot powietrza z zewnątrz
4. Otwarte naczynie wzbiorcze
5. Automatyka uzupełnienie wody ( z wodociągu)
6. Pompa c.o.
7. Centralka sterująca MSK GLASS
8. Zasilanie z wodociągu
9. Rozdzielacz c.o.
10. Odbiornik ciepła c.o.
11. Rura bezpieczeństwa min Ø25mm wewnątrz
12. Rura wzbiorcza min Ø25mm wewnątrz
13. Rura spustowa do kanalizacji
14. Rura przelewowa do kanalizacji
15. Króciec obiegu wody c.o. (1" wew.)
16. Króciec wężownicy (½" zew.)
17. Króciec czujnika zaworu termicznego (½" wew.)
18. Gniazdo czujnika temperatury MSK GLASS

☘️Paliwo Zalecane:☘️

☑️Rodzaje Drewna: Buk, grab, dąb, olcha, brzoza, jesion.

☑️Wymiary: Długość ok. 30 cm, obwód 30 cm do 50 cm.

☑️Wilgotność Drewna: Nie powinna przekraczać 20%, co odpowiada drewnu sezonowanemu przez 2 lata, przechowywanemu pod zadaszeniem.

⚡️Paliwo Niezalecane:⚡️

☑️Unikaj drewna o wilgotności powyżej 20% - może to obniżyć moc cieplną.

☑️Nie używaj polan z drzew iglastych i zażywiczonych, które mogą intensywnie zakopcić urządzenie i wymagają częstszego czyszczenia.

☝️Paliwo Zabronione:☝️

☑️Nie spalaj: węgla, drewna tropikalnego (np. mahoń), produktów chemicznych, substancji płynnych (olej, alkohol, benzyna, naftalina), ani materiałów impregnowanych lub sprasowanych z klejem, jak płyty laminowane lub śmieci.

☑️Ważne: Jeżeli inne paliwo jest dopuszczalne, znajdziesz taką informację na tabliczce znamionowej urządzenia.

⚡️Instrukcja Rozpalania krok po kroku:⚡️

⭐️Przygotowanie Materiałów⭐️

✅Użyj kilku większych polan (max. wilgotność 20%; śr. ok 10-13 cm).

✅Garść drobnych szczap na rozpałkę (max. wilgotność 20%; śr. ok 2-5 cm).

✅Podpałka - zapałki/zapalarka.

⭐️Przygotowanie Paleniska⭐️

✅Otwórz wszystkie dopowietrzenia i przepustnice.

✅Układaj większe polana na dnie paleniska w sposób naprzemienny.

✅Na szczycie ułóż warstwę drobnych szczap (nie więcej niż 3 warstwy).

✅Pozostaw odstępy między szczapami dla lepszego przepływu powietrza.

✅Na górnej warstwie ułóż podpałkę.

⭐️Rozpalanie⭐️

✅Podpal podpałkę i zamknij drzwi kominka.

✅W przypadku słabego ciągu kominowego, uchyl drzwi kominka lub okno w pomieszczeniu na początku rozpalania.

⭐️Ważne Wskazówki⭐️

✅Opał: Stosuj drewno o zawartości wilgoci do 20%. Unikaj palenia węglem, koksem i innymi niedozwolonymi materiałami.

✅Wilgotność Drewna: Drewno powinno być sezonowane przez 18-24 miesiące lub suszone w suszarni. Użycie zbyt wilgotnego drewna może prowadzić do zwiększonego zużycia energii i powstania kreozotu, co zagraża bezpieczeństwu.

✅Zalecane Drewno: Dąb, buk, grab, brzoza. Drzewa iglaste mogą intensywnie zakopcić szybę i mają niższe wartości energetyczne.

Przestrzeganie tych zasad nie tylko zapewnia efektywne i bezpieczne użytkowanie pieca, ale również oszczędności finansowe i lepszą jakość ogrzewania.
