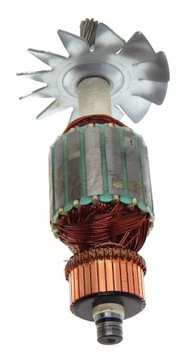

Ротор Metabo для торцовочной пилы KGS 254 M 8014734903

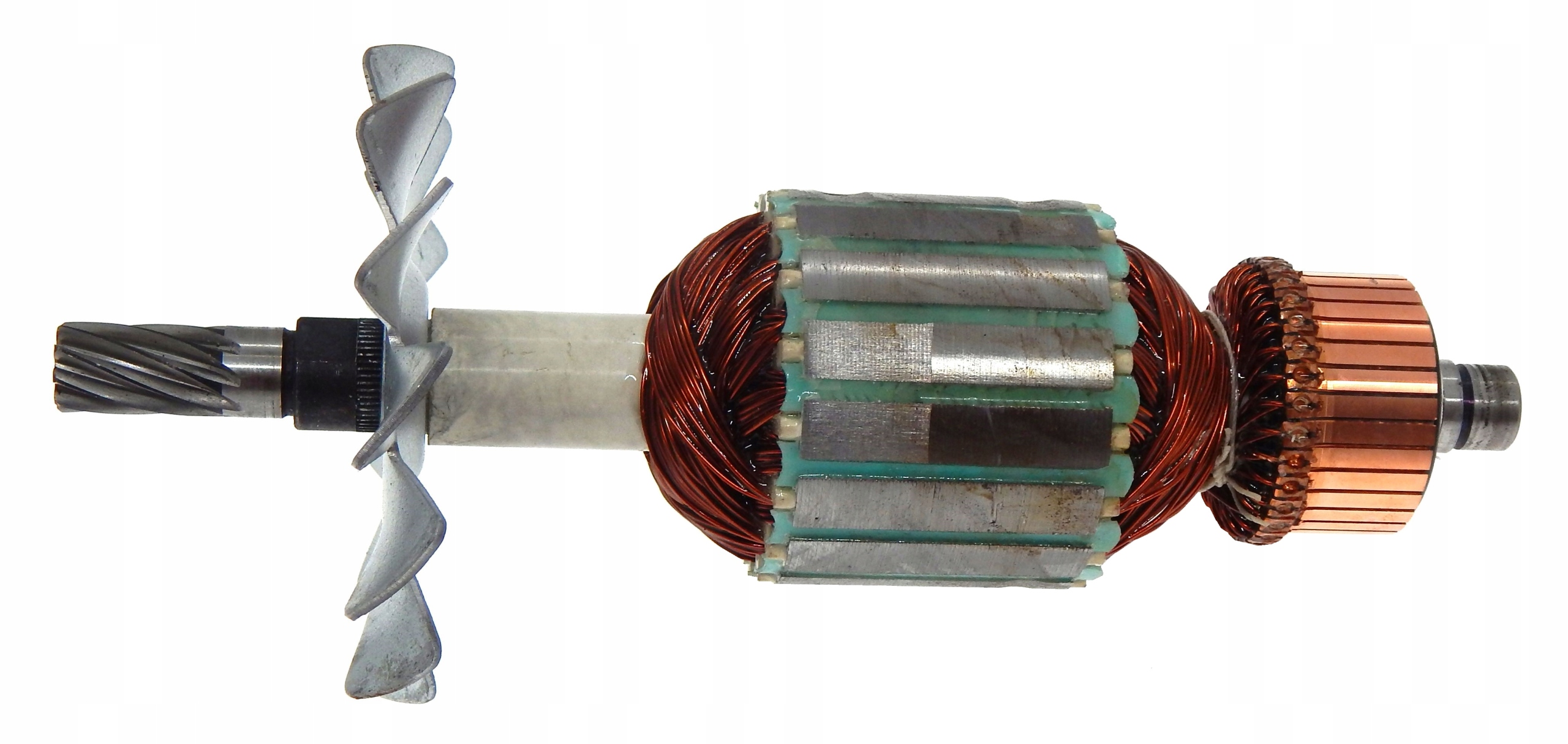

* Metabo wirnik do pilarki ukosowej KGS 254 M

nowy oryginalny

( rotor / kapówka )

• Producent: Metabo
• Kod producenta: 8014734903
• EAN: 4003665505374
• Pozycja na schemacie: nr 34 - KGS 254 M (0102540400 10)

Zastosowanie - pilarka ukosowa / piła ukośnica :

• KGS 254 (0102540000 10)
• KGS 254 (0102540000 11)
• KGS 254 M (0102540400 10)
• KGS 254 M (0102540418 10)

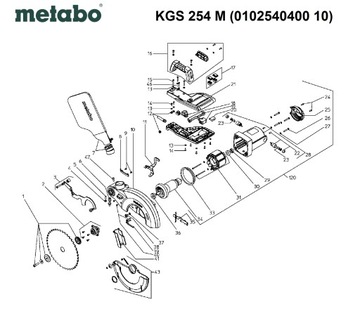

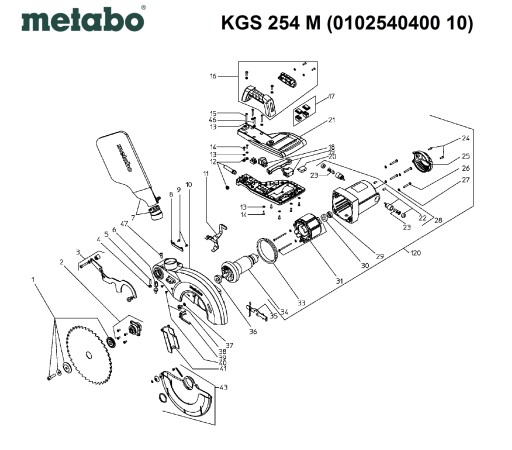

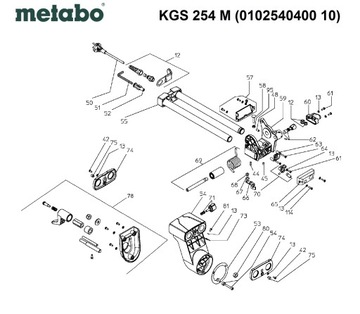

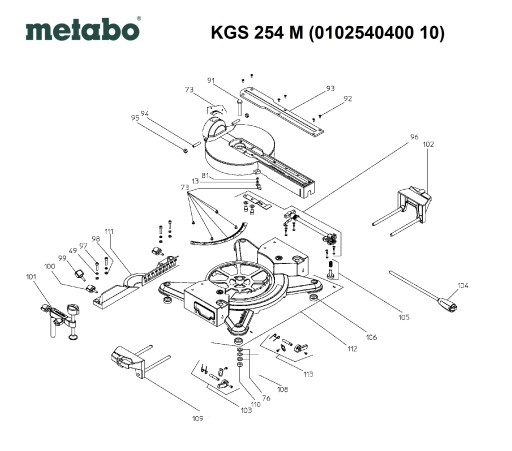

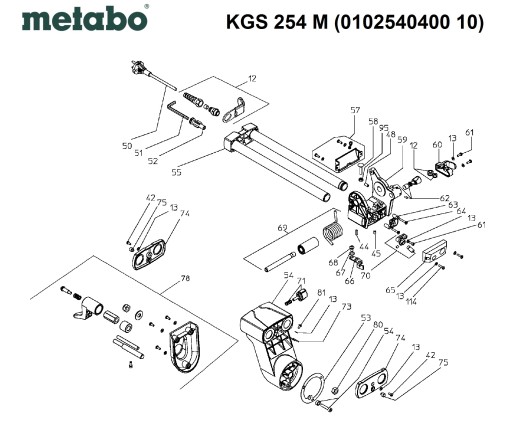

Spis części do KGS 254 M (0102540400 10)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 1010734653  KOŁNIERZ Kompl.

2; 1; 1010734610  PRZEKŁADNIA Kompl.

3; 1; 1010734149  Schwenkhebel vollst.

4; 1; 141130100  NAKRĘTKA 6 - KĄTNA

5; 1; 141124480  Gewindestift M.IS+KEGELK. M 6X20

6; 1; 1010734564  OGRANICZNIK GŁĘBOKOŚCI Kompl.

7; 1; 1010734572  Spaeneabsaugung vollst.

8; 1; 1381735083  Abdeckung Kabelkanal

10; 1; 1010734599  OSŁONA Kompl.

11; 1; 1010734556  DŹWIGNIA BLOKADY kompl.

12; 1; 1010734165  Zugentlastung vollst.

13; 29; 141150010  PODKŁADKA

14; 8; 6172001821  BLACHOWKRĘT SOCZEWKOWY

15; 2; 141111430  WKRĘT

16; 1; 1010734190  UCHWYT ZE ŚRUBAMI Kompl.

17; 1; 1010734203  WYŁĄCZNIK+J743 KOMPLET

18; 1; 8106734071  Netzteil

19; 1; 1010734092  WYŁĄCZNIK+J743 Kompl.

20; 1; 8050734103  KONDENSATOR

21; 1; 1010734181  RĘKOJEŚĆ - Kompl.

22; 1; 1010733991  Kohlebuerstenhalter vollst.

23; 1; 1388734031  SZCZOTKA

24; 2; 6172015687  LINSENBLECHSCHRAUBE M.KRZSZ

25; 1; 1381733978  Motorabdeckung

26; 4; 141116770  WKRĘT

27; 6; 141150020  PODKŁADKA

28; 1; 1010734017  OBUDOWA SILNIKA Kompl.

29; 1; 7057734854  TULEJKA GUMOWA

30; 1; 143111440  ŁOŻYSKO KULKOWE 12X 28X 8

31; 1; 8014734067  Stator

33; 1; 1331734876  Luftleitkappe

34; 1; 8014734903  Rotor

35; 1; 1010734823  BLOKADA WRZECIONA Kompl.

36; 1; 7100083463  Rillenkugellager

37; 1; 141151940  PODKŁADKA

38; 1; 1010734807  ŁOŻYSKO Kompl.

39; 1; 1381735660  POKRYWA SPRĘŻYNA

40; 4; 6174188961  Senkblechschraube m.Krzsz ST 2,9x9,5

41; 1; 1381734796  KANAŁ ODSYSAJĄCY

42; 5; 141124560  LINSENSCHRAUBE M.KREUZSCHLITZ

43; 1; 1010734637  OSŁONA Kompl.

44; 2; 141161150  KOŁEK USTALAJĄCY

45; 2; 141124510  Gewindestift m.IS+Kegelk. M 6x 8

46; 2; 6172682314  LINSENBLECHSCHRAUBE M.KRZSZ ST 4,2X38

47; 1; 6127059193  ZYLINDERSCHRAUBE M. I-6KT

48; 3; 341701070  SZTYFT Z GWINTEM M5X 12

49; 6; 6304001745  PODKŁADKA

50; 1; 8402734940  Gummikabel mit Stecker 2x1,0x3200 H05

51; 1; 9102689833  STIFTSCHLUESSEL M.KREUZSCHLITZ

52; 1; 1381734834  MOCOWANIE NARZĘDZIA

53; 1; 1382735095  Gleitblech

54; 1; 1010734432  Kipparm vollst.

55; 1; 1010734521  DRĄŻEK Kompl.

57; 1; 1010734700  POKRYWA Kompl.

58; 1; 6110000640  FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 8X25

59; 1; 1010734505  Kapparm vollst.

60; 1; 1381734710  Kabelaufwickelhilfe

61; 3; 141113040  WKRĘT

62; 1; 1010734530  Transportarretierung vollst.

63; 1; 8602734766  LED-Leuchte

64; 2; 6123084703  LINSENSCHRAUBE M.KREUZSCHLITZ M 4X20

65; 1; 1381734974  Abdeckung Beleuchtung

66; 1; 1482734738  Blaszka ogranicznika

67; 1; 141150750  PODKŁADKA SPRĘŻYSTA

68; 1; 6110000632  FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 8X16

69; 1; 1010734670  Oś osłonki kompl.

70; 1; 1010734467  Laser mit Halterung

71; 1; 1010734742  ŚRUBA MOTYLKOWA Kompl.

73; 1; 1010734416  Skalensatz vollst.

74; 1; 1010734459  Abdeckung Kipparm v+h

75; 2; 7056734753  ZDERZAK

76; 2; 141150050  PODKŁADKA

78; 1; 316056620  Klemmung Kippfunktion

80; 1; 141130130  NAKRĘTKA 6 - KĄTNA

81; 4; 141125180  Linsenschraube m.Kreuzschlitz M 4x8

90; 1; 1010734386  Drehtisch vollst.

92; 6; 141112180  WKRĘT

93; 1; 1381734966  WKŁADKA STOŁU

94; 2; 141124460  Gewindestift M.IS+KEGELK.

95; 3; 141131010  NAKRĘTKA 6 - KĄTNA

96; 1; 1010734211  Arretierung vollst.

97; 4; 141114000  ŚRUBA

98; 6; 141151340  PODKŁADKA

99; 1; 341111630  ŚRUBA MOTYLKOWA

100; 2; 341112750  ŚRUBA MOTYLKOWA,M6 x 12

101; 1; 316075690  NOŚNIK PRZEDMIOTU OBRABIANEGO SKŁADANY

102; 1; 1010734327  PRAWE POSZERZENIE STOŁU

103; 1; 1010734335  DŹWIGNIA USTALAJĄCA Kompl. lewo

104; 1; 1010734238  Raczka pokrętna cpl.

105; 1; 1010734912  Justierschraube vollst.

106; 1; 1010734122  STOPA KOMPLET

108; 1; 141150390  PODKŁADKA SPRĘŻYSTA

110; 1; 141132030  NAKRĘTKA 6 - KĄTNA

111; 1; 1010734998  OGRANICZNIK Kompl.

112; 1; 1010734262  STÓŁ Kompl.

113; 1; 1010734343  DŹWIGNIA USTALAJĄCA prawa

114; 2; 141113200  WKRĘT

120; 1; 1010735617  Motor vollst. 230/1/50 KGS 254
