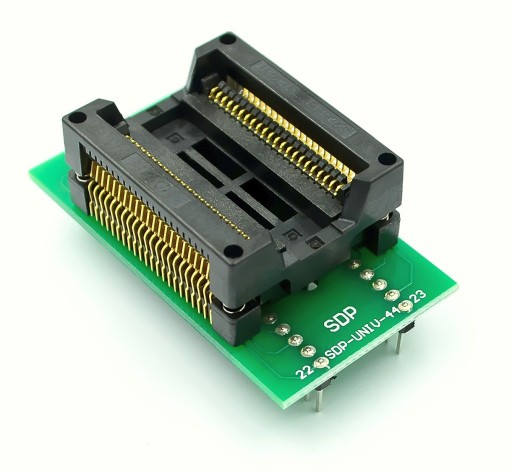

Универсальный переходник SOP44/SOIC44-DIP44 1:1 ZIF

Adapter SOP44 (SMD) na DIP 44 (DIL) z wygodną podstawką typu Open Top ZIF ( SOP44-1.27 ) - adapter dla pamięci EPROM lub Flash (np. 28F200, 29F400, 27C800) oraz innych układów scalonych  w obudowach PSOP 44-pin (SMD) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL44(48) (DIP) programatorów (Wellon, Labtool 48, Xeltek Superpro, iFix RT809h, XGecu T56, TNM5000, itp) bądź innych urządzeń (np. w płytkach stykowych).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesjonalna podstawka ZIF  typu open-top pozwala na łatwą wymianę układów  bez potrzeby wylutowywania układów.

- Wyprowadzenia: SOP 44-pin --> DIP 44-pin 1:1

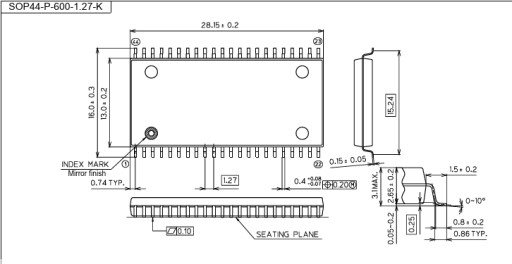

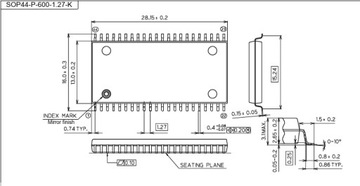

- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm

- Rozstaw (szerokość) wyprowadzeń układu 600mils (0.600") = 15,24mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek standardowych i typu ZIF.

Adapter może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA638, SA638-B006

EETools: PA44SO44D

LABTOOL: SDP-UNIV-44PSO

WELLON: WL-SOP44-U001

ELNEC: AP1 PSOP44 ZIF 600mil NOR-1 (ord. no 71-1962)

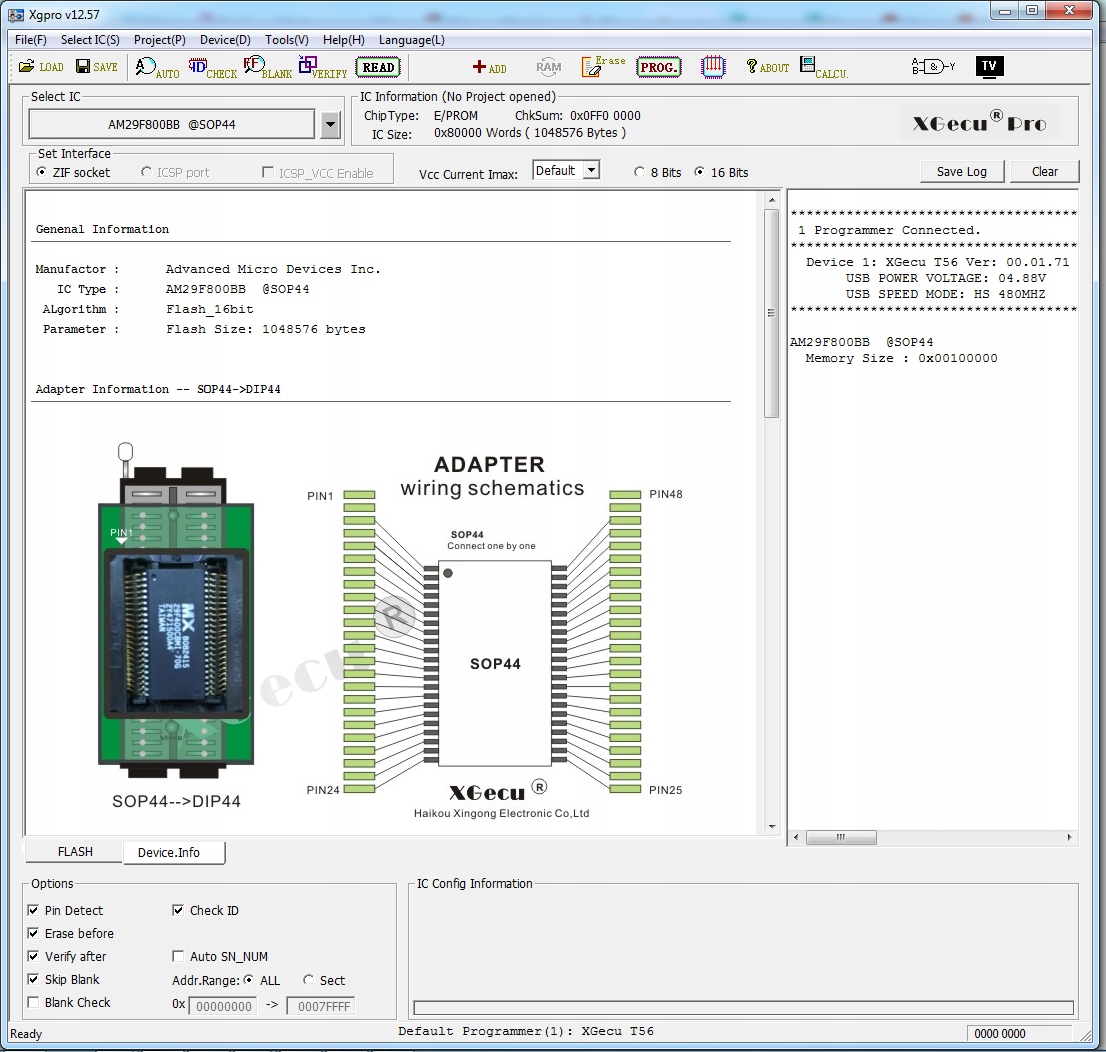

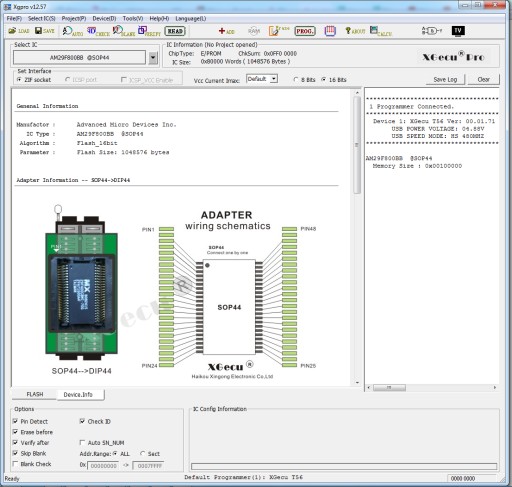

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
