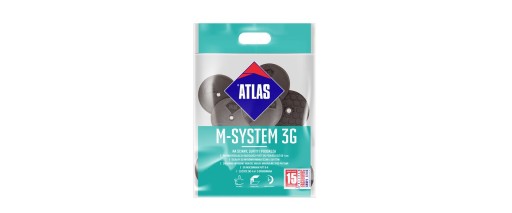

Atlas M-system łącznik KT 3G M8/FI 6,5 L100 BX

ATLAS M-SYSTEM 3G M8/FI6,5 L100 BX

Długość: L100

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:

- ścianach,

- sufitach,

- poddaszach,

Najważniejsze cechy

• szybki system mocowania płyt g-k i OSB
• płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy
• pozwala na łatwą niwelację krzywizn i nierówności podłoży
• do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych
• do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych
• rekomendowany do zabudowy szachtów, poddaszy itp.
• umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz i na zewnątrz pomieszczeń. System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele. Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

W skład zestawu Atlas M-systemu wchodzą następujące elementy:

W skład zestawu wchodzą:

1. Talerze montażowe - 21 sztuk

2. Śruby mocujące kl. 8,8 uniwersalne o średnicy M8/8,5 - 21 sztuk

3. Tuleje L 36/ średnica 10 UN- 21 sztuk

4. Wkręty do płyt OSB 3,5 x 35 - 84 sztuki

WŁAŚCIWOŚCI

• Łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę.
• Bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty g-k do talerzyków przy użyciu stalowych wkrętów.
• Płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (do27st) – dystans płyt g-k od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 10 - 200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do 500 mm.
• Brak wymogów dotyczących przygotowania podłoża: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania itp. – system umożliwia precyzyjny montaż płyt g-k na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.
• Możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90st – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek.
• Możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt g-k - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania.
• Zmniejszenie ryzyka powstania rys
• – punktowe mocowanie umożliwia kompensowanie naprężeń pojedynczych płyt już na etapie montażu. Płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach. Tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń.
• Szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeń itp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz.
• Możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm - co pozwala na zminimalizowanie strat kubatury pomieszczenia.

Możliwość łączenia ATLAS M-system 3G z:

• technologiami tradycyjnymi, takimi jak sufity tynkowane tynkiem gipsowym,
• elementami sufitów dwu- lub więcej poziomowych montowanych na bazie łączników 120 PP,
• płytami mocowanymi na systemach stelażowych.

Zmniejszenie ryzyka powstania rys – punktowe mocowanieumożliwia kompensowanie naprężeń pojedynczych płyt już na etapie montażu. Płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach. Tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń.

Szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeńitp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz.

Możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm - co pozwala na zminimalizowanie strat kubatury pomieszczenia.

Wygoda i bezpieczeństwo w transporcie oraz składowaniu – niewielkie wymiary gabarytowe elementów systemu umożliwiają jego transport samochodami osobowymi, co nie jest możliwe w przypadku rozwiązań stelażowych. Elementy nie blokują powierzchni składowej w pomieszczeniach, mogą być przechowywane na ograniczonej powierzchni na zewnątrz lub w samochodzie.

PRZEZNACZENIE

Łączniki talerzykowe ATLAS M-system 3G służą do:

• mocowania płyt gipsowo-kartonowych, płyt z materiałów drewnopochodnych, cementowo włóknowych, płyt typu ALUCOBOND itp., do powierzchni ścian, sufitów, skosów poddaszy
• wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, itp.

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele.

System rekomendowany jest do montażu PŁYT BUDOWLANYCH ATLAS lub WIM, służących do wykonywania wszelkiego typu obudów, uzupełnień, itp. – wspólne zastosowanie płyt budowlanych nacinanych oraz łączników M-system 3G umożliwia kształtowaniezabudów obłych, o nietypowych kształtach. Pozwala to na znaczne uproszczenie ich montażu i oszczędność czasu w stosunku do tradycyjnych rozwiązań na bazie stelaży.

Łączniki talerzykowe ATLAS M-system 3G z polipropylenowym talerzem montażowym KT 3G 120 PP są przeznaczone do stosowania wewnątrz lub na zewnątrz pomieszczeń, do następujących typów płyt okładzin ściennych i sufitowych, w tym poddaszy:

• płyt gipsowo-kartonowych wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),
• płyt drewnopochodnych wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm,
• płyt włóknisto-cementowych kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,
• płyt ALUCOBOND wg Aprobaty Technicznej ITB nr AT-15-4058/2010, o grubości 4,0 lub 6,0 mm.

W skład systemu wchodzą następujące elementy:

• talerze montażowe polipropylenowe 120 PP wraz z elementem mocującym (śrubą) z gwintami metrycznymi M6/M8 lub gwintami do drewna o średnicy 6,5/8,5 mm i długościach 100-250 mm,
• tuleje rozporowe z tworzywa sztucznego o średnicach 8-12 mm,
• pręty gwintowane przedłużające do zastosowań sufitowych z gwintem metrycznym M6/M8,
• wkręty stalowe do mocowania płyt do talerzyków łączników o średnicy 3,5 mm.

Zawartość opakowania 21 kompletów

• talerz
• śruba mocująca
• tuleja (koszulka)
• wkręty do płyt (po 4 sztuki na talerz)

Zużycie:

Przeznaczenie                                     Rozstaw łączników (cm) Szerokość x Długość                                          Możliwość zabudowy z 1 opakowania

Sufity                                                      40 x 40                                                                                                                   ok. 3,5 m²

.                                                               40 x 50                                                                                                                   ok. 4 m²

.                                                               40 x 60                                                                                                                   ok. 5 m²

Ściany                                                    40 x 50                                                                                                                   ok. 4 m²

.                                                               60 x 40                                                                                                                   ok. 5 m²

.                                                               60 x 50                                                                                                                   ok. 6 m²

Przeznaczenie                    Rozstaw krokwi (cm)                 Rozstaw osiowy łączników na krokwi (cm)             Możliwość zabudowy z 1 opakowania

Poddasza                              70                                                     50                                                                                        ok. 7 m²

.                                              80                                                     45                                                                                        ok. 7 m²

.                                              90                                                     40                                                                                        ok. 7 m²
