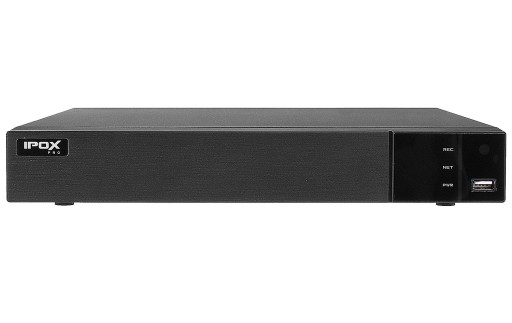

Rejestrator PX-HDR0451H-M

Opis

Najważniejsze cechy:

• wejścia wideo: 4x AHD / CVI / TVI / CVBS / IP + 2x IP
• wyjścia wideo: 1x VGA, 1x HDMI (4K UHD), 1x BNC (CVBS/SPOT)
• format kompresji: H.265/H.264+/H.264 dual-stream
• interfejs: 1x RS485, 1x eSata
• wejścia/wyjścia audio: 4/1 (RCA)
• wejścia/wyjścia alarmowe: 4/1
• interfejs sieciowy: 1x Ethernet RJ45 10/100Mbps
• obsługa dysków: 1x HDD Sata III (max. 12TB)
• obsługa połączeń P2P
• integracja z kasami fiskalnymi (POS) (4 kanały)
• zdalne sterowanie menu OSD kamer dzięki funkcji CoC (Control over Coax)
• wsparcie dla kamer z wbudowaną analityką obrazu
• maks. bitrate na kanał: 32Kbps ~ 10Mbps
• współpraca z aplikacją NVMS 2.0 LITE
• technologia S.M.A.R.T.
• jeden dwukierunkowy tor audio - interkom
• inteligentne pozycjonowanie 3D z kamerami IP PTZ IPOX PRO

nagrywanie:

AHD, CVI, TVI:

• 6kl/s @ 3840×2160 (8Mpx)*
• 12kl/s @ 2560×1944 (5Mpx)
• 15kl/s @ 2560×1440 (4Mpx)
• 25kl/s @ 1920×1080 (2Mpx)

IP:

• 20kl/s @ 3840×2160 (8Mpx)

pogląd obrazu:

• przeglądarki internetowe: IE, Chrome, Edge, Opera, Firefox itp.
• urządzenia mobilne z systemami: iOS, Android

PX-HDR0451H-M należy do grupy urządzeń wyposażonych w zdolność do współpracy z różnymi systemami wizyjnymi. Dzięki wbudowanemu trybowi wielozadaniowości rejestrator zapewnia obsługę kamer pracujących w technologii ANALOG, AHD, CVI, TVI i IP. Ta cecha pozwala użytkownikowi stworzyć wydajny system monitoringu oparty o cztery kanały AHD / CVI / TVI / CVBS / IP oraz dwa kanały IP (w sumie możliwe jest ustawienie do 6 kanałów IP). Takie rozwiązanie daje szerokie możliwości związane z rozbudową analogowych systemów wizyjnych oraz pozwala na szybkie uzupełnienie monitoringu o nowoczesne urządzenia oparte o protokół sieciowy. Rejestrator współpracuje zarówno z sieciowymi, jaki i analogowymi kamerami 8Mpx; 5Mpx; 4Mpx; 3Mpx oraz 2Mpx. Maksymalna rozdzielczość zapisu dla kamer pracujących w systemie AHD / CVI / TVI wynosi 4K 3840×2160 (8Mpx) przy prędkości 6/7kl/s (PAL/NTSC). Obraz nagrywany z kamer IP rejestrowany jest w maksymalnej rozdzielczości 3840×2160 (8Mpx - 4K) @ 20 kl/s. Przesyłany obraz może być archiwizowany na jednym dysku twardym HDD o pojemności do 12TB. Urządzenie na swoim wyposażeniu posiada port HDMI 4K, port VGA, e-SATA, oraz 2 porty USB. Zastosowane złącza audio pozwalają na podłączenie rejestratora do systemu PA, a złącza alarmowe do systemu SWWiN. Z kolei interfejs RS485 umożliwi łatwe sterowanie kamerą lub klawiaturą sterującą PTZ.

Funkcjonalne menu

Funkcjonalne menu rejestratora zostało zaprojektowane w taki sposób, aby ułatwić konfigurację oraz zarządzanie urządzeniem nawet początkującemu, niedoświadczonemu użytkownikowi. Prosta nawigacja, przyjazna szata graficzna oraz intuicyjne wprowadzanie zmian w ustawieniach odpowiadają standardom XXI wieku i sprawiają, że zarówno instalator jak i użytkownik końcowy jest w stanie bez przeszkód ukształtować system monitoringu do własnych potrzeb. Oparcie menu głównego na systemie operacyjnym Linux zapewniło dodatkowo wysoką stabilność i dużą niezawodność pracy. Przy pomocy interfejsu możliwe jest m.in. uzyskanie dostępu do uprawnień użytkowników, definiowanie poszczególnych parametry kamer czy zarządzanie harmonogramem nagrywania i systemami detekcji.

Zdalny dostęp do kamer

Nowa seria rejestratorów marki IPOX wyposażona została w innowacyjną funkcję zdalnego dostępu do menu OSD kamer za pomocą wbudowanego systemu operacyjnego. Ekran konfiguracji kamery wywoływany jest przez użytkownika przy użyciu prawego przycisku myszy i opcji sterowania systemem PTZ. Zdalna modyfikacja ustawień kamery nie wymaga realizacji nowych połączeń przewodowych, ani fizycznej ingerencji w istniejące struktury monitoringu. Całość komend sterujących przekazywana jest równocześnie z sygnałem wizji za pośrednictwem wspólnego przewodu koncentrycznego. Nowoczesne funkcje pracy zastosowane w rejestratorach IPOX to nie tylko komfort montażu kamer, ale również szybkość i precyzja w zarządzaniu systemem monitoringu.

Detekcja ruchu

To funkcja pozwalająca rejestratorowi na uaktywnienie procesu rejestracji obrazu w momencie wykrycia poruszających się obiektów. Dzięki detekcji ruchu możliwe jest inteligentne monitorowanie chronionego obszaru i archiwizowanie tylko kluczowego materiału wideo.

Digital zoom

Funkcja znajduje przede wszystkim zastosowanie przy potrzebie przybliżenia danego fragmentu wyświetlanego lub odtwarzanego nagrania w celu uzyskania bardziej szczegółowego podglądu. Za pośrednictwem funkcji możliwy jest zatem ścisły nadzór nad priorytetowymi obszarami w danej strefie zabezpieczeń.

Maski prywatności

To funkcja, która pozwala na indywidualne dostosowanie sposobu funkcjonowania systemu obserwacji do specyfiki przestrzennej i wymogów bezpieczeństwa konkretnego miejsca instalacji. Dzięki systemowi masek prywatności możliwe jest swobodne wyznaczenie fragmentów obrazu, które zostaną wyłączone spod dozoru wizyjnego.

Złącza rejestratora i archiwizacja

PX-HDR0451H-M posiada na wyposażeniu port HDMI (4K), VGA (1080p), CVBS oraz 2 porty USB (2.0). Zastosowane złącza audio pozwalają na włączenie rejestratora do systemu PA, a złącza alarmowe do systemu alarmowego. interfejs RS485 umożliwi łatwe sterowanie kamerą lub klawiaturą sterującą PTZ, a złącze LAN 100Mbps zapewnia stabilne połączenie sieciowe. Urządzenie umożliwia rejestrowane nagrań z monitoringu na jednym dysku HDD o maksymalnej pojemności 12TB oraz z wykorzystaniem dodatkowego złącza eSATA.

Rozbudowane wsparcie techniczne, darmowe oprogramowanie

Zwiększenie komfortu pracy z urządzeniami IPOX zapewnia wykorzystanie dodatkowych możliwości jakie oferuje bezpłatne oprogramowanie zarządzające - NVMS i aplikacja IPOX PRO. Te całkowicie darmowe programy stworzone zostały z myślą o pełnej kontroli nad systemami telewizji przemysłowej przy wykorzystaniu komputera lub urządzenia mobilnego.

Specyfikacja

• System operacyjny: Linux

WIDEO

Obsługa kamer:

• 4x AHD / CVI / TVI / CVBS / IP + 2x IP
• Obsługa 4 kanałów IP po zastąpieniu kanałów analogowych 1:1 oraz obsługa 2 dodatkowych kanałów IP

Wejścia: 4x BNC

Wyjścia: 1x VGA, 1x HDMI, 1x BNC (CVBS/SPOT)

Współpraca z kamerami: IPOX, Dahua, Hikvision, Onvif

Uwaga, zgodność Onvif musi występować na poziomie wersji 17.06. Z uwagi na rozbieżności w implementacji protokołu Onvif przez różnych producentów IPOX nie gwarantuje, że dana kamera będzie obsługiwana.

WYŚWIETLANIE

Podział ekranu: 1 / 4 / 9 / 1+5 / 1+7

Rozdzielczość ekranu:

• HDMI: 3840×2160 / 1920×1080 / 1280×1024 / 1024×768
• VGA: 1920×1080 / 1280×1024 / 1024×768

Zmiana rozdzielczości wyświetlania możliwa jest przez przyciśnięcie i przytrzymanie przez kilka sekund prawego przycisku myszy

Sekwencja: Tak

OSD: Nazwa kamery, czas, zanik wideo, blokada kamery, detekcja ruchu, nagrywanie

POS: Obsługa drukarek: Novitus (maksymalnie na 4 kanałach)

Język interfejsu: angielski, arabski, chiński, chiński uproszczony, chorwacki, czeski, francuski, hiszpański, holenderski, indonezyjski, litewski, niemiecki, norweski, polski, portugalski, rosyjski, rumuński, słoweński, serbski, turecki, węgierski, wietnamski, włoski

AUDIO

• Kompresja: G.711A, G.711U
• Dwukierunkowy tor: Tak (pierwszy kanał)
• Wejście: 4x RCA + opcjonalnie z kamer IP
• Wyjście: 1x RCA (liniowe 600 Ω)
• Hybrydowy tryb audio: Tak, wejście audio RCA powiązane z pierwszym kanałem wideo

NAGRYWANIE

System: PAL (50 Hz) / NTSC (60 Hz)

Kompresja: H.265 / H.264+ (High Profile) / H.264

Obsługa kamer: AHD / TVI / CVI: 8Mpx / 5Mpx / 4Mpx / 3Mpx / 1080p / 720p

Prędkość na kanał dla AHD / CVI / TVI (PAL / NTSC):

• 6/7 kl/s @ 3840×2160 (8Mpx - obsługa rozdzielczości tylko na pierwszym kanale, na pozostałych 8Mpx Lite)
• 12/15 kl/s @ 1920×2160 (8Mpx Lite)
• 12 kl/s @ 2560×1944 (5Mpx)
• 20 kl/s @ 1280×1944 (5Mpx Lite)
• 12/15 kl/s @ 2560×1440 (4Mpx)
• 25/30 kl/s @ 1280×1440 (4Mpx Lite)
• 12/15 kl/s @ 2048×1536 (3Mpx)
• 25/30 kl/s @ 1920×1080 (2Mpx)
• 25/30 kl/s @ 960×1080 (2Mpx Lite)
• 25/30 kl/s @ 1280×720 (1Mpx)

Prędkość na kanał dla IP (PAL / NTSC):

• 20 kl/s @ 3840×2160 (8Mpx)
• 25/30 kl/s @ 2592×1944 (5Mpx)
• 25/30 kl/s @ 2560×1440 (4Mpx)
• 25/30 kl/s @ 2304×1296 (3Mpx)
• 25/30 kl/s @ 1920×1080 (2Mpx)
• 25/30 kl/s @ 1280×720 (1Mpx)

Prędkość na kanał dla CVBS: 25 kl/s @ 960×576 (960H)

Zapis extra strumienia na kanał: 12 kl/s @ 720p / 4CIF / CIF

Bitrate na kanał: 32 Kbps ~ 10 Mbps

Jakość nagrań: CBR, VBR (1 ~ 6 poziomów)

Tryby nagrywania: Ręczne, czasowe, ruch, czujnik

Prealarm:  Wyłączony / 3 s / 5 s

Postalarm:  Wyłączony / 5 s / 10 s / 30 s / 1 min / 2 min / 5 min / 10 min, opcja nadpisywania nagrań po 0 ~ 180 dniach lub nigdy

DETEKCJA, STREFY PRYWATNOŚCI I ALARM

• Wyzwalanie zdarzeń: Nagrywanie, PTZ, trasa, email, FTP, buzzer i komunikaty ekranowe, inteligentne funkcje analizy
• Detekcja Ruchu: 396 stref (22x18)
• Czułość detekcji: 1 ~ 6
• Strefy prywatności: Definiowalne 4 strefy detekcji na każdym kanale
• Wsparcie dla kamer z wbudowaną analityką obrazu: Ochrona obiektów (detekcja pozostawionych/porzuconych obiektów - 4 obszary), anomalie (wykrywanie zmiany sceny/rozmycia obrazu/zmiany koloru), przekroczenie linii (4 linie), naruszenie strefy (4 strefy)
• Wejścia alarmowe: 4x lokalnie + opcjonalnie z kamer IP
• Wyjścia alarmowe: 1x lokalnie + opcjonalnie z kamer IP

ARCHIWIZACJA I ODTWARZANIE

• Odtwarzanie nagrań: Do 4 kanałów jednoczenie
• Tryb szukania: Interaktywna oś czasu / data / wydarzenie / tagi
• Funkcje odtwarzania: Odtwarzanie, wstrzymanie, przewijanie do przodu i do tyłu (max. 32x), cyfrowy zoom
• Archiwizacja: USB / wewnętrzny dysk HDD / ściąganie przez sieć / serwer FTP
• Format plików kopii: dat, avi
• Zabezpieczenie hasła: 4 poziomy trudności oraz możliwość ustawienia czasu po którym należy zmienić hasło na nowe (30 / 90 / 180 dni lub nigdy)
• Profilaktyka: Automatyczny restart (0 ~ 365 dni)

SIEĆ

• Ethernet: 1x RJ45 10/100 Mbps
• Dodatkowy adres IP: Tak
• Integracja: API
• Obsługiwane protokoły: ONVIF, HTTP, TCP/IP, IPv4, IPv6, UPNP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE, DDNS, FTP, RTSP, SNMP v1 v2, 801.1x
• Obsługiwane protokoły PTZ: Pelco-C, Pelco-D, Pelco-P, Lilin, Minking, Neon, Star, Vido, DSCP, VISCA, IPOX, CoC
• Maksymalna liczba użytkowników: 10 (jednocześnie)
• Zdalne sterowanie: CMS (NVMS 2.0 LITE); przeglądarki www (IE, Chrome, Edge, Opera, Firefox), urządzenia mobilne iOS; Android (IPOX PRO)
• Pasmo dla kamer IP: 16 Mbps (40 Mbps dla trybu z 6 kamerami IP)
• Pasmo dla użytkowników zdalnych: 40 Mbps
• DYSKI (HDD)
• Obsługa: 1x SATA (max. 12 TB), odczyt technologii S.M.A.R.T.
• Zarządzanie: Hibernacja, wykrywanie błędów, backup (możliwość podwójnego zapisu obrazu z kamer na dysku zapasowym przez port eSATA)

DODATKOWE PORTY

• USB: 2x (2.0)
• RS485: 1x (PTZ/klawiatura)
• eSATA: 1x

POZOSTAŁE

• Zasilanie: 12 V DC / 2 A
• Pobór prądu: ≤10 W (bez HDD)
• Wilgotność: 10 ~ 90%
• Temperatura pracy: -10°C ~ +50°C
• Montaż: Wolnostojący
• Wymiary (szer./dł./wys.): 300×248,5×48,1 mm (1U)
