Wymiennik ciepła płaszczowo-rurowy (tzw. basenowy) - 30 kW

NORDIC TEC B85 - wymiennik ciepła do małych basenów ogrodowych lub wewnętrznych. Urządzenie przeznaczone do ogrzewania wody basenowej słodkiej, bez dodatku soli.

Wymiennik basenowy B85 - parametry

* Moc nominalna - 30 kW

• Moc 30kW wymiennik basenowy osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 stopni C. (wówczas osiąga 100% wydajności)

Wydajność w przypadku mniejszej różnicy temperatur między mediami opiera się na następującym przeliczniku:

• 60 °C = 100%
• 50 °C = 85%
• 40 °C = 70%
• 30 °C = 55%

W przypadku zastosowania glikolu przekaz ciepła jest osłabiony, przyjmuje się, że przekaz ciepła jest wówczas słabszy o 8-15%, w zależności od tego jak bardzo glikol jest rozcieńczony wodą

* Powierzchnia wymiany grzewczej - 0,25 m2

* Stal nierdzewna - AISI 316L (kwasówka)

Wymiennik basenowy nie powinien być stosowany z mediami agresywnymi (różnego rodzaju chemikalia, a także woda morska lub dosalana). W tym wypadku tego typu mediów powinieneś zastosować wymiennik tytanowy.

* Ciśnienie testowe - 10 bar, maksymalne dozwolone ciśnienie robocze - 6 bar.

* Przyłącza -

• 2x 3/4 cala GW - przyłącza czynnika grzewczego - K1 i K4
• 2x 1 cal GW - przyłącza czynnika ogrzewanego - K3 i K2

* Sugerowana objętość basenu:

• do 10 - 30 m3 nominalnie, przy zachowaniu różnicy mediów 60°C oraz odpowiednich poziomów przepływów do 30 m3
• W przypadku niewystarczających parametrów ogrzewania sugerowana objętość może nie zostać obsłużona przez wymiennik basenowy należycie. Oznacza to, że 30m3 wody jest możliwe do ogrzania za pomocą tego wymiennika w przypadku dostarczenia bardzo korzystnych parametrów, w przypadku zasilania niższymi temperaturami (np. pompy ciepła, kotły kondensacyjne) - sugerowany do mniejszych basenów niż 30m3

* Przepływ

• medium grzewczego - do 31 l/min
• medium ogrzewanego - do 213 l/min

* Maksymalna temperatura pracy - max. 208°C

Jest to temperatura określona przez producenta jako bezpieczna dla urządzenia (osiągalna jedynie w przemysłowych zostosowaniach)

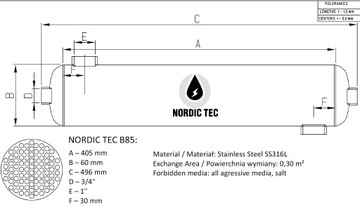

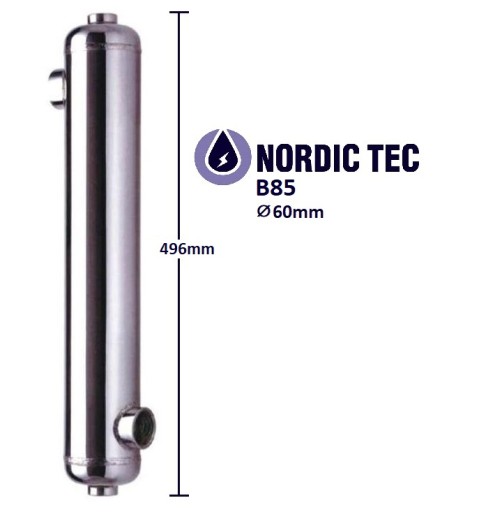

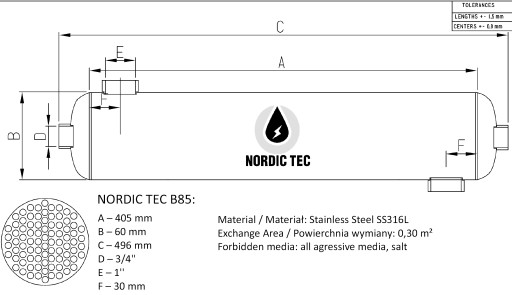

Wymiary wymiennika basenowego B85 30 kW

• długość z króćcami - 496mm
• średnica - 60mm

* Towar certyfikowany - PED 97/23/EC

* Wysoki przepływ przy niskich stratach ciśnienia

* Zaprojektowany ze zdolnością do samoczyszczenia

Sposób podłączenia wymienników basenowych 30 kW

• K1 - wlot medium grzewczego
• K2 - wylot medium ogrzewanego
• K3 - wlot medium ogrzewanego
• K4 - wylot medium grzewczego

Wymienniki basenowe 30kW, tak jak i inne modele płaszczowo-rurowe Nordic Tec - podłącza się przeciwprądowo, w celu uzyskania maksymalnej wydajności wymiennika. Sposób podłączenia w przeciwprądzie ukazano na rysunku obok.

Wymienniki stalowe nie nadają się do stosowania z wodą słoną, dosalaną lub morską. W tym wypadku powinieneś zastosować wymiennik tytanowy.
