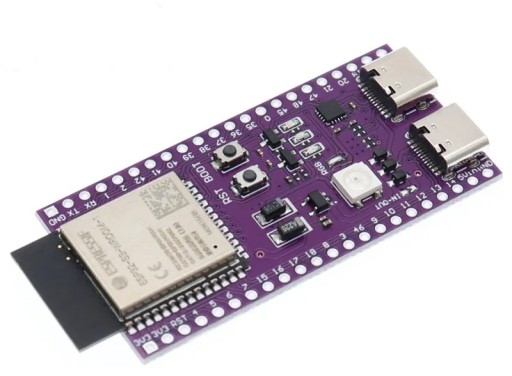

ESP32-S3-WROOM-1-N16R8 Wi-Fi, Xtensa LX7

ESP32-S3 wersja N16R8

Moduł ESP32-S3-WROOM-1-N16R8 , który jest wyposażony w dwurdzeniowy 32-bitowy procesor Xtensa LX7 z częstotliwością roboczą 240 MHz, wbudowaną 512 KB SRAM (TCM) i 8 MB PSRAM, 16MB Flash memory. Kompatybilny z pinoutem płyty rozwojowej ESP32-S3-DevKitC-1, wygodniejszy w użyciu i rozszerzający różnorodne moduły peryferyjne.

Możesz wybrać ESP-IDF, Arduino, MicroPython lub inne środowiska programistyczne w oprogramowaniu, aby łatwo i szybko rozpocząć i zastosować je w produkcie.

• Układ ESP32-S3-WROOM-1-N16R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o możliwości pracy z częstotliwością 240 MHz.
• Zintegrowana pamięć 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash memory
• Zintegrowana komunikacja bezprzewodowa Wi-Fi 2,4 GHz i Bluetooth LE w trybie dualnym o doskonałej wydajności RF.
• Złącze typu USB C ułatwiające użytkowanie.
• Wbudowana dioda WS2812B
• Dioda zasilania
• Dioda komunikacji UART TX
• Dioda komunikacji UART RX
• Bogate interfejsy peryferyjne, w tym pełno prędkościowy USB OTG, SPI, I2C, UART, ADC, PWM i DVP (interfejs kamery 8-bitowy ~ 16-bitowy), interfejsy LCD (RGB równoległy 8-bitowy ~ 16-bitowy, I8080, MOTO6800) itp., umożliwiające elastyczne osiąganie różnorodnych funkcji.
• Kompatybilny z pinoutem płyty rozwojowejESP32-S3-DevKitC-1

Płytka posiada wbudowany układ CH343, który służy między innymi do programowania modułu. Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB-C. Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0.

Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:

• Przytrzymaj EN / RST
• Przytrzymaj BOOT / IO0
• Puść EN / RST trzymając nadal BOOT / IO0
• Puść BOOT / IO0

Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.
