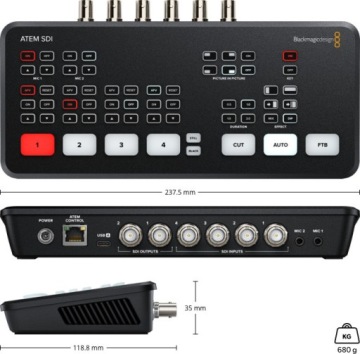

Blackmagic Design ATEM SDI

ATEM SDI

ATEM SDI jest szybki w konfiguracji i łatwy w obsłudze. Posiada 4 wejścia konwertowanych standardów SDI, USB na kamerę internetową, 2 wyjścia SDI, mikser audio Fairlight z korektorem i dynamiką, DVE do obrazu w obrazie, efekty przejścia, kluczowanie chroma na zielonym tle, pulę multimediów na 20 kadrów dla nagłówków i darmowy ATEM Software Control.

Nowa generacja ultraprzenośnych rozwiązań do produkcji na żywo

ATEM SDI posiada przenośną konstrukcję ATEM Mini, ale dzięki złączom SDI umożliwia podłączenie zaawansowanych kamer i nagrywarek o jakości nadawczej. Otwiera to zupełnie nowy świat ultraprzenośnej produkcji na żywo. Niezwykle przenośna konstrukcja pozwala zmieścić cały system do produkcji na żywo o jakości nadawczej w małej torbie lub w plecaku! Można korzystać z wielu kamer na miejscu i strumieniować bezpośrednio do serwisu YouTube lub utworzyć łącze o jakości nadawczej z powrotem do studia dzięki ATEM Streaming Bridge. W przeciwieństwie do zdalnych ujęć z użyciem jednej kamery, ATEM SDI umożliwia podłączenie wielu kamer, pozwalając tworzyć interesujące zdalne wywiady z wieloma kątami kamery.

Samodzielny mikser o jakości nadawczej

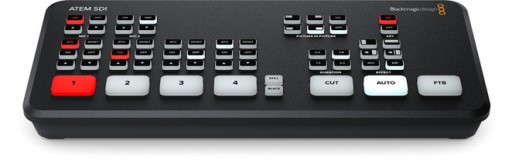

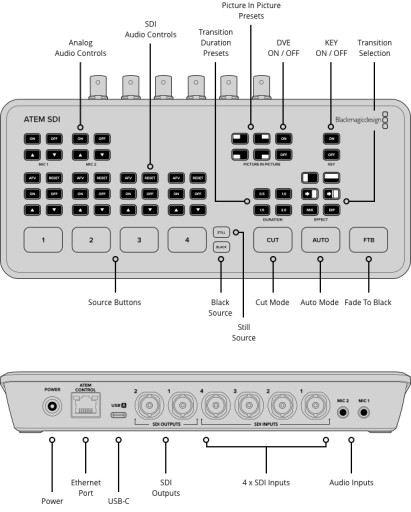

Kompaktowa konstrukcja ATEM SDI typu „wszystko w jednym” zawiera panel sterowania oraz złącza. Na panelu sterowania znajdują się czytelne przyciski do wyboru źródeł, efektów i przejść. Duże przyciski źródeł umożliwiają ich intuicyjną obsługę, pozwalając prezenterowi na samodzielne wykonywanie przejść. Dostępne są nawet przyciski do miksowania dźwięku! Modele ATEM SDI Pro i Extreme mają przyciski do nagrywania i sterowania transmisją. Za pomocą przycisków wyboru wyjścia można zmieniać wyjście wideo pomiędzy programem, bezpośrednim sygnałem z kamery i trybem multiview. Na tylnym panelu znajdują się przyłącza SDI do kamer, dodatkowe wejścia mikrofonowe, USB do wyjścia kamerki oraz wiele wyjść SDI „aux” dla wideo programu.

Intuicyjny i łatwy w obsłudze

Nie było jeszcze miksera łatwiejszego w obsłudze. Wystarczy nacisnąć na panelu którykolwiek z ponumerowanych przycisków wejściowych, aby przejść z jednego źródła wideo na drugie. Można wybrać funkcję cięcia lub efekty przejść, naciskając przycisk CUT lub AUTO. W przeciwieństwie do przycisku CUT, AUTO instruuje ATEM SDI, by zastosował efekt wideo podczas przełączania wejść. Do wyboru są intrygujące przejścia takie jak zanikanie lub bardziej spektakularne efekty takie jak efekt zanurzenia w kolorze (dip), DVE ściśnięcia (squeeze) i wypchnięcia (push). Dodawaj DVE do efektów obrazu w obrazie z dowolnymi ustawieniami zdjęć i tłami. „Odtwarzacze multimedialne” służą jako zbiór kadrów na nagłówki i grafiki. Można je wgrać przez zewnętrzne oprogramowanie sterujące.

Podłącz nawet 8 kamer nadawczych

W zależności od modelu, dzięki 4 lub 8 wejściom wideo ATEM SDI pozwala podłączyć kilka kamer, aby uzyskać zróżnicowany widok występu. Kamery z wyjściami SDI, jak Blackmagic Studio lub Blackmagic URSA Broadcast G2, są znacznie lepszej jakości, bo mają lepszą wydajność przy słabym oświetleniu i korzystają z profesjonalnych obiektywów. Wszystkie źródła wideo zostaną zsynchronizowane z mikserem, nawet jeśli pracują w różnych standardach wideo. Konfiguracja na planie jest łatwa i bezproblemowa. Wszystko po prostu działa. Wyobraź sobie swobodę twórczą, jaką daje produkcja na żywo z użyciem wielu kamer, do przeprowadzania wywiadów, reklam, produkcji teatralnych, występów muzycznych, wydarzeń sportowych i wielu innych!

Wyjścia kamerki na oprogramowanie wideo

Dla pełnej kompatybilności wszystkie modele ATEM SDI posiadają port USB działający jak zwykłe źródło kamery internetowej. Wystarczy podłączyć komputer i rozpocząć pracę na jakimkolwiek oprogramowaniu wideo. Oprogramowanie rozpoznaje ATEM SDI jako zwykłą kamerkę, choć w rzeczywistości jest to mikser do produkcji na żywo. Gwarantuje to całkowitą kompatybilność z każdym oprogramowaniem wideo i jakość rozdzielczości Full HD 1080p. Wybierz dowolne oprogramowanie, takie jak Zoom, Microsoft Teams czy Skype jako nowy sposób tworzenia prezentacji o jakości nadawczej w profesjonalnym, wielokamerowym stylu! Wyjście kamerki ATEM SDI działa również z oprogramowaniem do transmisji, takim jak Open Broadcaster, XSplit Broadcaster i wiele innych.

Nadawanie na żywo przez Ethernet za pomocą ATEM SDI Pro

ATEM SDI Pro i ATEM SDI Extreme mają wbudowany silnik strumieniowy do nadawania na żywo za pomocą połączeń Ethernet. Umożliwia to lepszej jakości transmisję na żywo do YouTube, Facebook i Twitch bez opuszczania klatek, przy dużo łatwiejszych ustawieniach. Wystarczy wybrać usługę transmisji i wpisać klucz do transmisji. ATEM Software Control posiada palety do konfiguracji transmisji. Ponadto status transmisji jest wyświetlany w multiview. Status transmisji jest nieskomplikowany. Wskaźnik prędkości transmisji danych pokazuje prędkość internetu wymaganą do używanego formatu wideo. Jeśli technologia nie ma przed Tobą tajemnic, możesz uaktualnić profile transmisji w pliku konfiguracyjnym XML, aby dodać nowe usługi.

Podłącz dane mobilne telefonów 5G lub 4G

W plenerowej produkcji na żywo modele ATEM SDI Pro i Extreme pozwalają na podłączenie telefonu Apple czy Android do portu USB i użycie danych mobilnych. Jest to również doskonały backup głównego połączenia Ethernet. Tethering działa z najnowszymi, szybkimi telefonami sieci 5G, a także z bardziej powszechnie używanymi telefonami sieci 4G. Mikser ATEM automatycznie wykryje, gdy telefon jest podłączony i wykorzysta go do połączenia z internetem, aby z niego korzystać. To eliminuje konieczność zmiany ustawień. Po podłączeniu telefon będzie zasilany z portu USB i pozostanie naładowany dzięki mikserowi. Połączenie telefonu i danych mobilnych sprawia, że ATEM SDI Pro i ATEM SDI Extreme stają się doskonałymi mobilnymi rozwiązaniami do produkcji.

Nagrywaj na dyski flash USB przez ATEM SDI Pro

Modele ATEM SDI Pro i Extreme umożliwiają bezpośrednie nagrywanie danych strumieniowych na dyski flash USB. Otrzymujesz bardzo długie nagrania w tych samych plikach wideo H.264 z dźwiękiem AAC, które nadawałeś. To pozwala bezpośrednio przesłać je na dowolną internetową platformę wideo, taką jak YouTube czy Vimeo. Nagrywanie na kilka dysków jest też możliwe przez hub USB. Kiedy dysk jest pełny, nagrywanie jest kontynuowane na drugim dysku, by odbywało się nieprzerwanie. Ustawienia nagrania i wybór dysku są konfigurowane w ATEM Software Control, a w multiview można wyświetlić status nagrywania.

Montuj produkcję na żywo z osobnymi nagraniami ISO

Modele ATEM SDI Pro ISO oraz Extreme ISO umożliwiają montaż wydarzenia na żywo, gdyż jednocześnie nagrywają wiele strumieni wideo, w tym czyste sygnały ze wszystkich wejść i programu. Użyte obrazy z puli multimediów są zapisywane razem z plikami wideo. Pliki wideo zawierają etykiety metadanych, takich jak zsynchronizowany kod czasowy czy numery kamer. To umożliwia ponowny montaż programu z nową korekcją kolorów, efektami i grafikami. Nagrane zostają też wszystkie źródła dźwięku, umożliwiając jego profesjonalny remiks.

Edytuj produkcję na żywo w DaVinci Resolve

Modele ISO zapisują też pliki projektu DaVinci Resolve, więc jednym kliknięciem możesz otworzyć produkcję na żywo jako edycję wideo. Dodane zostaną wszystkie cięcia, zaniknięcia i grafiki z puli multimediów . To umożliwia precyzyjne zestrajanie punktów edycji lub nawet całkowite podmienianie ujęć! DaVinci Resolve Sync Bin pozwala edytować ujęcia za pomocą interfejsu multiview. Wszystkie pliki ISO będą automatycznie dopasowane według kodu czasowego, co pozwala przewijać wszystkie kąty kamery i zobaczyć je idealnie zsynchronizowane.

Dodawaj ekscytujące efekty wideo

Jedną z zalet ATEM SDI są profesjonalne wartości produkcyjne, które można osiągnąć dzięki szerokiej gamie wbudowanych efektów wideo. Przycisk CUT zapewnia natychmiastowe cięcie podczas przełączania między źródłami. Przycisk AUTO jest profesjonalnym pojęciem stosowanym w przypadku dużych mikserów nadawczych, używanym do aktywacji przejść efektów wideo. Przyciski czasu trwania efektów wideo pozwalają na ustawienie co 0,5, 1, 1,5 i 2 sekundy. Można też wybrać rodzaj efektu. Efekt Mix pozwala na płynne przejście między źródłami, a Dip zanika, przechodząc w kolor w trakcie przejścia. Alternatywnie użyj intrygujących efektów DVE, które wysyłają obraz poza ekran podczas przejścia między źródłami.

Używaj profesjonalnych mikrofonów

Dwa niezależne wejścia audio stereo 3,5mm pozwalają podłączyć komputer oraz mikrofony krawatowe. Po rozpoczęciu transmisji na żywo, ale przed rozpoczęciem programu, można podłączyć odtwarzacz muzyczny, aby stworzyć wprowadzającą ścieżkę dźwiękową. Dwa dodatkowe wejścia audio stereo zapewniają prowadzącemu i gościowi programu możliwość przypięcia mikrofonów podczas wywiadu. Wszystkie wejścia audio do ATEM SDI mają na panelu przyciski do regulacji poziomu głośności i umożliwiają wejścia do miksera dźwięku. Ponadto wszystkie modele posiadają mikser audio Fairlight ze wszystkimi wejściami SDI, a oba podłączone do miksera wejścia mikrofonowe pozwalają miksować na żywo ze wszystkich źródeł dźwięku. ATEM SDI Extreme posiada też wyjście słuchawkowe.

Automatycznie konwertuje dowolny format wejścia SDI

Każde wejście wideo 3G-SDI ma własny dedykowany konwerter standardów. To oznacza, że ATEM SDI automatycznie przekonwertuje źródła 1080p, 1080i i 720p do standardu wideo miksera. Domyślnie mikser automatycznie konfiguruje swój format wideo, jednak można go też ustawić ręcznie na dowolny inny standard wideo! Wyjścia SDI są prawdziwymi wyjściami „aux”, co pozwala niezależnie dostosować źródłowy sygnał wideo kierowany do każdego wyjścia SDI. Wszystkie wyjścia można podłączyć do kamer, bo zawierają one informacje o sterowaniu kamerą i tally. Na bardziej zaawansowanych modelach ATEM SDI Pro i ATEM SDI Extreme można wybrać wyjście SDI do wyświetlania wbudowanego multiview!

Wbudowane ukryte funkcje do transmisji

Przy całej łatwości w obsłudze, ATEM SDI kryje w sobie wysokiej klasy funkcje nadawania. Jest idealny do szkolenia nowych ekip produkujących na żywo, bo posiada te same funkcje, co ogromne miksery używane w dużych studiach nadawczych. Oferuje ATEM Advanced Chroma Key, mikser audio Fairlight, DVE, bazę kadrów na grafiki i wiele więcej. Wystarczy uruchomić darmową aplikację ATEM Software Control na systemie Mac lub Windows przy jednoczesnym połączeniu przez USB lub Ethernet, aby uzyskać dostęp do rozbudowanych funkcji ATEM SDI. Przy odrobinie eksperymentowania można nauczyć się, jak stworzyć produkcję na żywo o jakości nadawczej. Tylko ATEM SDI jest prawdziwym mikserem nadawczym ukrytym w niewielkiej i przystępnej cenowo konstrukcji.

Zawiera darmowy ATEM Software Control Panel

ATEM Software Control uwalnia ukrytą moc ATEM SDI i umożliwia dostęp do każdej funkcji miksera. Aplikacja posiada wizualny interfejs użytkownika miksera z paletami parametrów do szybkich dostosowań. Mimo że normalnie można podłączyć się przez USB, podłączenie przez Ethernet umożliwia połączenie z ATEM SDI wielu użytkowników za pomocą oddzielnych kopii oprogramowania ATEM Software Control na różnych komputerach. Oprogramowanie pozwala na dostęp do kompleksowego miksowania dźwięku z zastosowaniem efektów, wczytywanie kadrów a nawet na zaawansowane programowanie makro. Można ponadto zapisać stan miksera jako plik XML. Gdy potrzebujesz odtworzyć klip, możesz również sterować nagrywarkami dysków HyperDeck przez Ethernet.

DVE dla obrazu w obrazie, przejść i efektów

Jedną z najbardziej niesamowitych funkcji ATEM SDI jest wbudowany DVE, który pozwala na efekty obrazu w obrazie i przejścia DVE. DVE pozwala tworzyć profesjonalne efekty obrazu w obrazie o niestandardowych ramkach 3D, cieniach i podświetleniu. Jakość obrazu jest równie wysoka co w najwyższej klasy modelach mikserów ATEM, a DVE obsługuje pozycjonowanie, zmianę rozmiaru i skalowanie – wszystko to w czasie rzeczywistym. DVE może także służyć do tworzenia niesamowitych przejść dzięki 16 różnym efektom DVE ściśnięcia (squeeze) oraz DVE wypychania (push). DVE zawiera funkcję „fly key”, która pozwala tworzyć przejścia wycierania grafiki z użyciem własnych grafik.

Profesjonalne przejścia podczas transmisji

ATEM SDI zawiera szeroką gamę natywnych przejść HD o jakości nadawczej, takich jak mix, dip, wipe i inne. Wszystkie przejścia można dostosować za pomocą regulacji parametrów, takich jak czas trwania, kolor i szerokość ramki, pozycja i kierunek. DVE można użyć też w przejściach, pozwalając grafice przemieścić się ponad krawędzią wycierania. Nazywa się to przejściem typu wipe i jest często stosowane w programach sportowych. W celu eliminacji błędów, ATEM SDI posiada funkcję podglądu przejścia, aby można było je sprawdzić przed transmisją na antenie.

Wbudowane grafiki z wtyczką Photoshop

Wbudowana „pula multimediów” pozwala na dodanie nawet 20 osobnych grafik RGBA o jakości nadawczej dla nagłówków, czołówek programów i logotypów. Odtwarzacz multimediów służy do wyświetlenia wybranego obrazu tak, aby widniał jako dodatkowe wewnętrzne źródło wideo do użycia w grafikach i nagłówkach. Można nawet użyć kadrów do złożonych efektów, takich jak graficzne wycieranie. ATEM SDI umożliwia pobieranie kadrów z wideo i zapisanie ich w puli multimediów. Grafiki można dodać z wykorzystaniem ATEM Software Control lub pobrać bezpośrednio z Photoshopa za pomocą wtyczki ATEM Photoshop. Wtyczka Photoshop jest idealna do często zmieniających się grafik, takich jak tablice wyników, ponieważ możesz pobierać je bezpośrednio do odtwarzacza multimediów.

Nowa funkcja ATEM Advanced Chroma Key

ATEM SDI jest idealny do prowadzenia wiadomości lub prezentacji na planie, bo zawiera zaawansowaną funkcję ATEM Advanced Chroma Key do uzyskania efektów kluczowania na zielonym ekranie. Posiada narzędzie wybierania koloru służące do próbkowania kolorów tła w celu automatycznego generowania parametrów klucza. Zawiera precyzyjne elementy sterowania do krawędzi i flary, a nawet korektor kolorów pierwszego planu, pozwalający dopasować warstwy pierwszego planu i tła w jednolite kompozycje. Można go też użyć do nanoszenia nagłówków poprzez tworzenie grafik z zielonym lub niebieskim tłem. Ponadto ATEM SDI Extreme ma 4 klucze chroma ATEM Advanced, czyli po jednym kluczu na każdą kamerę w celu produkcji z wirtualną scenografią.

Twórz niesamowite wirtualne scenografie

Modele ATEM SDI Extreme posiadają 4 upstreamowe klucze chroma, co pozwala na tworzenie fascynujących wirtualnych scenografii. 4 niezależne klucze chroma oznaczają po jednym kluczu na każdą kamerę, pozwalając stworzyć wirtualną scenografię dla nawet 4 kamer. ATEM SDI Extreme posiada 8 wejść, 4 dla kamer, a pozostałe 4 można podłączyć do komputera z wirtualną scenografią w celu renderowania tła. Jeśli nie chcesz przemieszczać kamer, możesz tworzyć wirtualne scenografie z użyciem kamer stałopozycyjnych poprzez wczytanie wstępnie renderowanych teł obrazów z multimedialnych odtwarzaczy oraz puli multimediów. Możesz ustawić makra do zmiany kamer i wczytać odpowiednie tło do odtwarzaczy multimediów.

Rozbudowana obróbka z SuperSource

Oprócz 2 niezależnych procesorów DVE, modele ATEM SDI Extreme są również wyposażone w wielowarstwowy, zaawansowany procesor SuperSource. Oferuje on 4 dodatkowe warstwy DVE oraz warstwę tła, które w ATEM SDI Extreme pojawiają się razem jako dodatkowe źródło wejścia. Do każdego SuperSource DVE można użyć dowolnego ATEM SDI Extreme. Następnie wszystko razem jest nakładane na standardowe tło z puli multimediów. SuperSource jest idealny do wyświetlania wielu obrazów w obrazie z kilkoma rozmówcami, ponieważ można ustawić efekt przed jego wyemitowaniem, zachowując dzięki temu oba główne DVE wolne od innych zadań. Mieć SuperSource, to jak posiadać wbudowany dodatkowy, wielowarstwowy mikser VFX.

Miksowanie efektów o prawdziwej jakości nadawczej

Mimo że domyślnie ATEM SDI pracuje w trybie „magistrali cięcia”, może być przestawiony na tryb „programu/ podglądu”, typowy dla mikserów do produkcji na żywo wykorzystywanych w dużych studiach telewizyjnych. Przełączanie jest proste, a wybór jakiegokolwiek wejścia natychmiast spowoduje przełączenie na to źródło. Jeśli jednak chcesz obsługiwać ATEM SDI jak prawdziwy profesjonalista, powinieneś przełączyć mikser na tryb programu/podglądu za pomocą ATEM Software Control. Korzystanie z efektów miksowania pozwala na wybór źródła, ale nie zostanie ono wyemitowane, dopóki nie naciśniesz przycisków CUT lub AUTO. Ten dwuetapowy proces trybu programu/podglądu oznacza popełnianie mniejszej ilości błędów.

Źródła i status monitora z ATEM SDI Pro multiview

Podczas tworzenia większych produkcji na żywo z użyciem wielu kamer, bardzo przydatny jest jednoczesny widok wszystkich źródeł wideo na jednym ekranie. ATEM SDI Pro i ATEM SDI Extreme zawierają profesjonalny multiview, pozwalający zobaczyć wszystkie wejścia wideo, podgląd i program na monitorze z pojedynczym SDI. Aby wybrać tryb multiview, naciśnij przycisk M/V na panelu sterowania. Każdy widok kamery zawiera wskaźniki tally sygnalizujące, kiedy które źródło jest na antenie oraz niestandardowe etykiety i mierniki dźwięku. Ponadto modele ATEM SDI Extreme pozwalają wybrać do 16 dostosowanych widoków. Multiview ma nawet status nagrywania, transmisji oraz mikser audio!

Wbudowany mikser audio z 6-pasmowym korektorem, kompresorem i ogranicznikiem

Mikser audio Fairlight wbudowany w ATEM SDI umożliwia miksowanie złożonych dźwięków na żywo. Wewnętrzny mikser posiada wystarczającą ilość kanałów dla każdego wejścia SDI, pozwalając miksować dźwięk ze wszystkich źródeł. To oznacza audio ze wszystkich źródeł SDI oraz 2 wejścia mikrofonowe stereo. Każdy kanał wejściowy posiada najwyższej jakości 6-pasmowy korektor parametryczny oraz kompresor, ogranicznik, ekspander, bramkę szumów i pełne panoramowanie. Poprzez przełączenie na „AFV” można nawet przestawić oprogramowanie na tryb automatycznego miksowania między wejściami lub jednocześnie miksować razem na żywo wiele źródeł. Wszystkim można sterować przez ATEM Software Control lub dodać panel kompatybilny z Mackie.

Twórz linki nadawcze z ATEM Streaming Bridge

ATEM Streaming Bridge pozwala na odbiór sygnału H.264 z dowolnego ATEM SDI Pro lub ATEM SDI Extreme, a następnie z powrotem konwertuje go do wideo. To umożliwia transmisję wideo do zdalnych lokalizacji w lokalnej sieci Ethernet lub globalnie za pośrednictwem internetu! Wykorzystuje zaawansowany kodek H.264 w celu uzyskania wysokiej jakości przy bardzo niskiej szybkości transmisji danych, pozwalając tworzyć internetowe linki o jakości nadawczej prowadzące do studia, co jest znacznie tańsze. Konfiguracja jest prosta. Oprogramowanie narzędziowe ATEM potrafi tworzyć pliki konfiguracyjne, które można wysłać do zdalnych studiów. ATEM Streaming Bridge jest najlepszym sposobem na wykorzystanie ATEM SDI jako zdalnego studia nadawczego!
