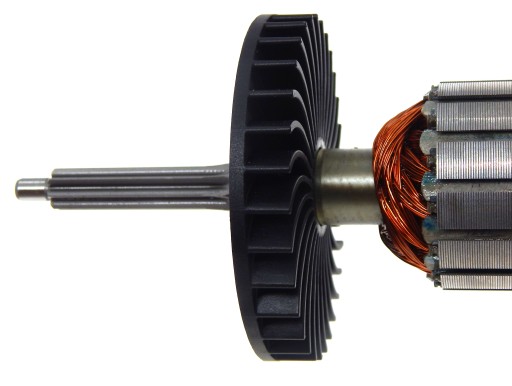

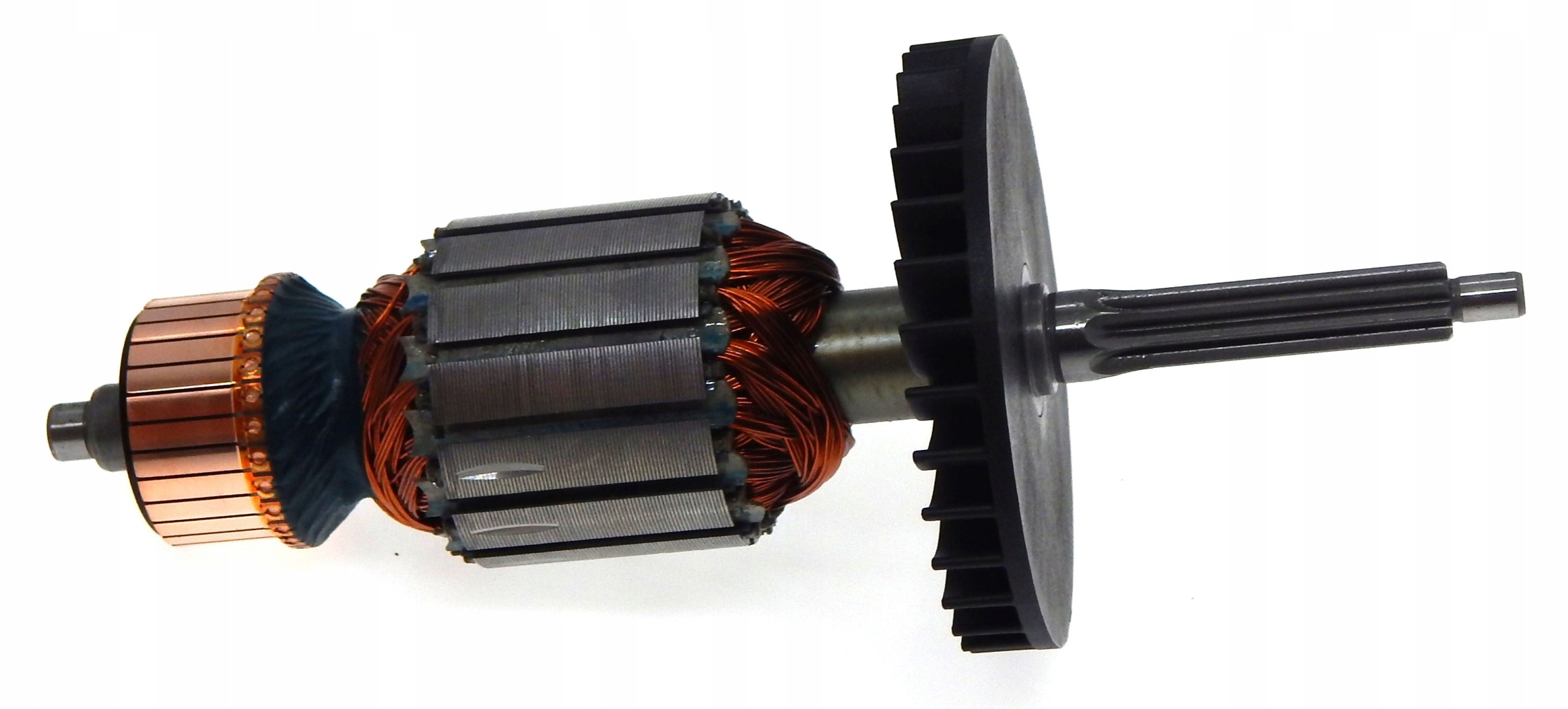

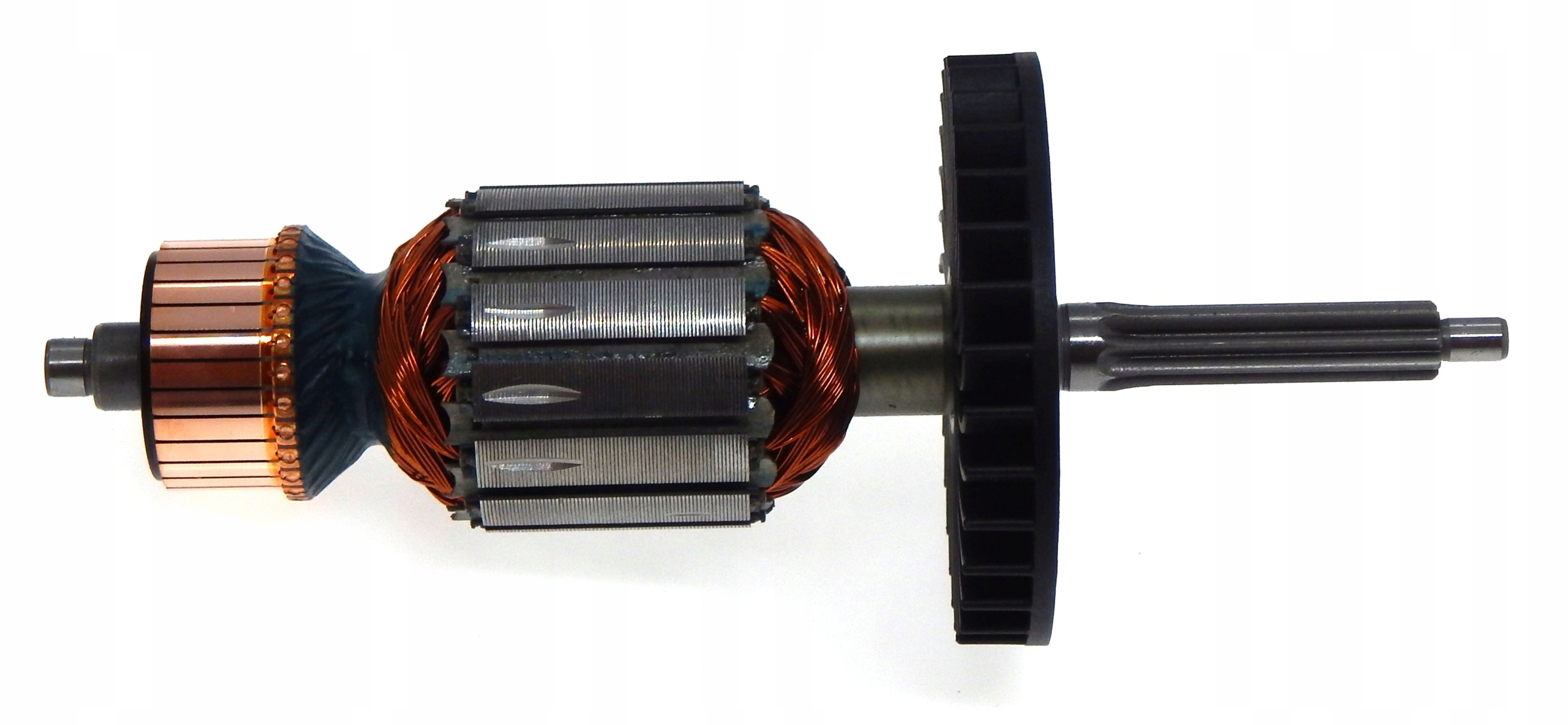

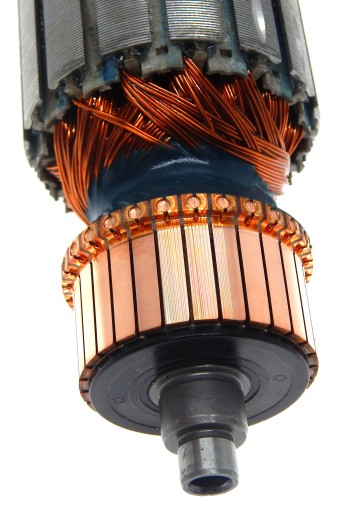

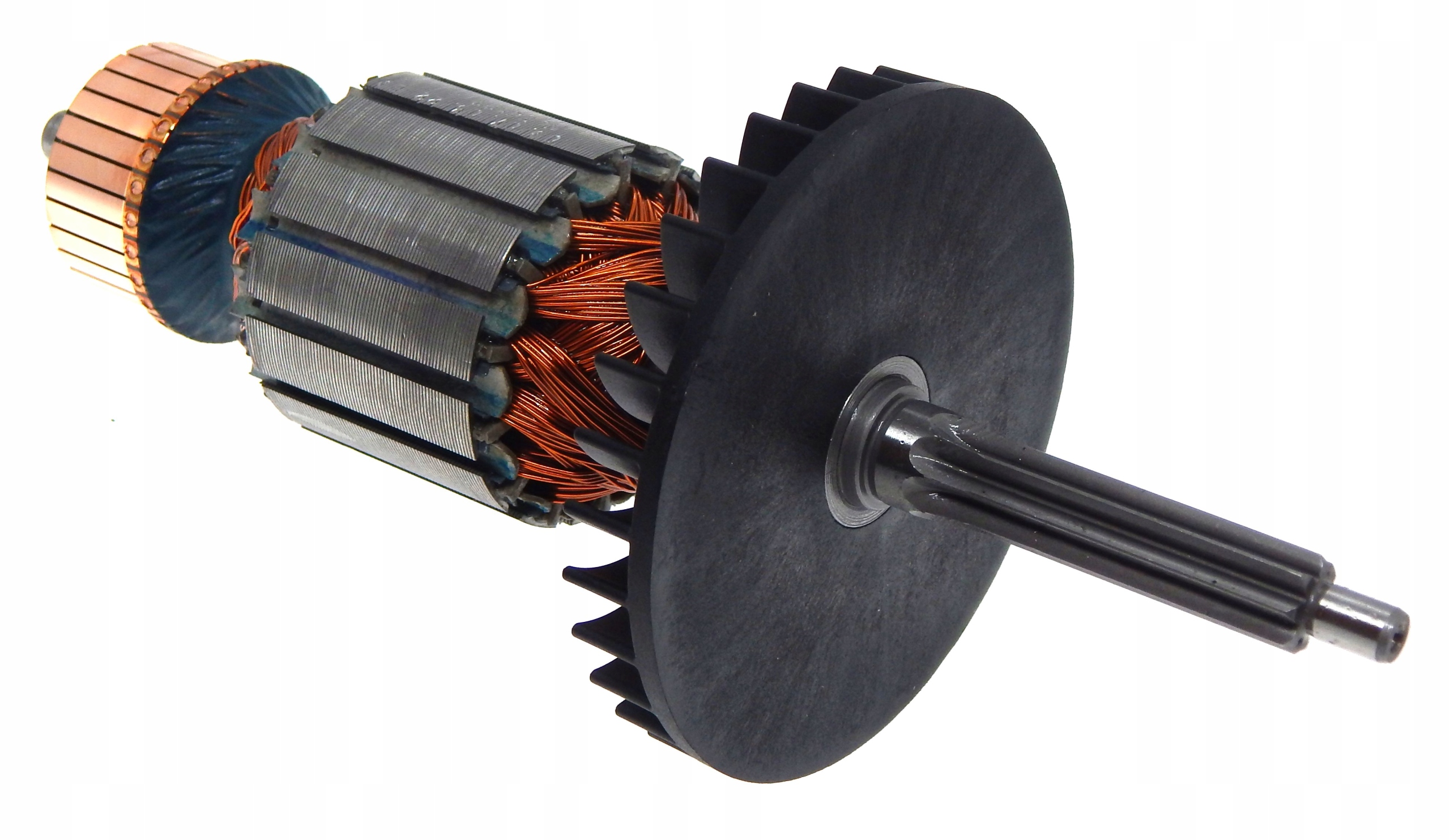

DeWalt wirnik N233867 do piły DWE397 DWE398

* DeWALT wirnik do piły brzeszczotowej "Aligator" DWE397

nowy oryginalny

( piła / pilarka brzeszczotowa )

• Producent: Dewalt
• Kod produktu: N233867
• Pozycja na schemacie: nr 45 - DWE397

Zastosowanie - piła brzeszczotowa typu "Aligator"

• DWE396   typ 1
• DWE399   typ 1
• DWE397   typ 1
• DWE398   typ 1

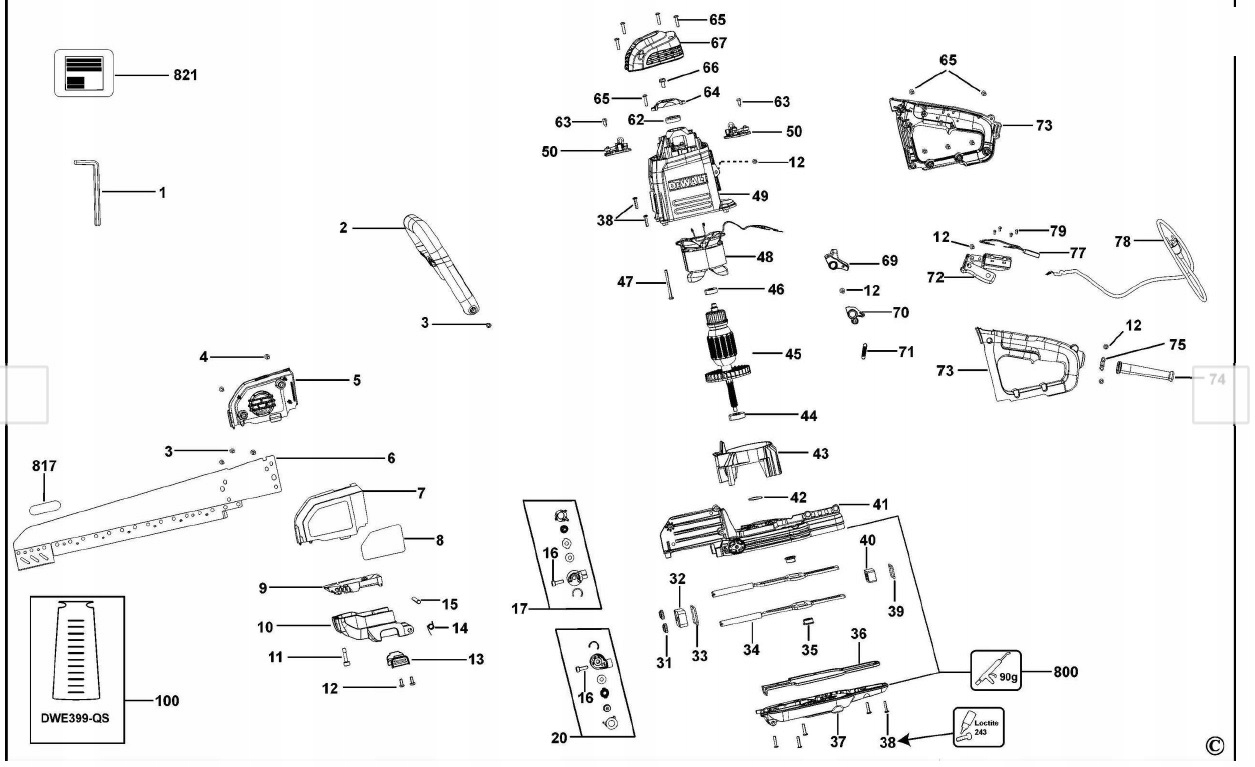

Lista części do DWE397 Typ 1

pozycja na schemacie, nr katalogowy, ilość, nazwa części

1; 098000-11; 1; klucz sześciokątny

2; N097478; 1; pętla na rękę

3; 324007-11; 4; śruba

4; 330019-21; 2; screw.temp

5; N507804; 1; pokrywa prawa

6; N233859; 1; pręt

7; N507803; 1; pokrywa lewa

8; N217152; 1; etykieta

9; N201132; 1; lejek

10; N839262; 1; kołpak 35.0

11; N125628; 1; śruba

12; 330065-06; 7; śruba

13; N127049; 1; uchwyt

14; N119853; 1; drążek skrętny

15; N095820; 1; pin

16; N141827; 2; śruba

17; N915019; 1; zacisk prawy - podzespół

20; N915018; 1; zacisk lewy - podzespół

31; N093430; 2; uszczelniacz

32; N077123; 1; łożysko

33; 323711-41; 1; o ring

34; N233863; 2; wał

35; N233864; 2; łożysko - podzespół

36; N093431; 1; uszczelniacz

37; N233865; 1; pokrywa skrzynki przekładni - podzespół

38; 324007-11; 9; śruba

39; 577744-00; 1; o ring

40; N077124; 1; łożysko

41; N233866; 1; skrzynka przekładni - podzespół

42; N165967; 1; o ring

43; N097710; 1; baffle fan

44; 330003-64; 1; łożysko

45; N233867; 1; armature 230v

46; 330003-60; 1; łożysko

47; 330065-21; 2; śruba

48; N233869; 1; field 230v

49; N088950; 1; osłona silnika

50; N233871; 1; szczotkotrzymacz - para

62; 1007732-00; 1; tuleja

64; N114803; 1; housing bearing

65; 330065-08; 11; śruba

66; 324119-02; 1; śruba

67; N089033; 1; zakończenie

69; N092849; 1; wyłącznik blokady

70; N113779; 1; osłona przewodu

71; N097616; 1; drążek skrętny

72; N174721; 1; wyłącznik

73; N454961; 1; uchwyt - podzespół

74; 584090-00; 1; osłona przewodu

74; NA073534; 1; osłona przewodu

75; 329301-00; 1; zacisk przewodu

77; N127694; 1; kondensator

78; 582319-49; 1; przewód zasilający

79; N194430; 4; śruba

800; 870889-02; 1; smar

817; N381771; 1; etykieta

821; N079974; 1; tabliczka znamionowa

821; N195572; 1; tabliczka znamionowa
