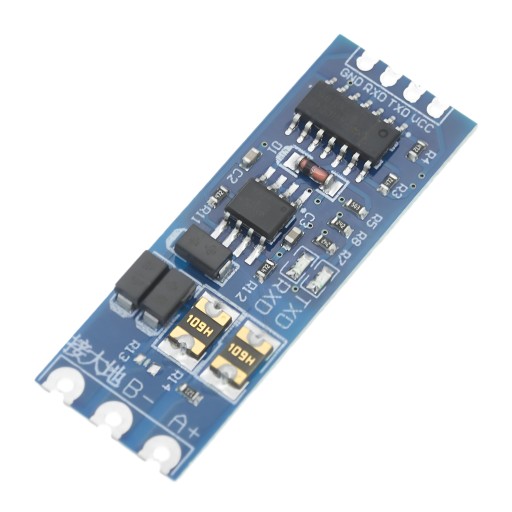

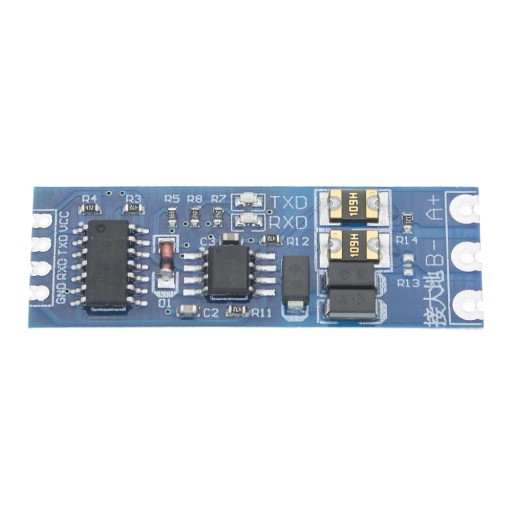

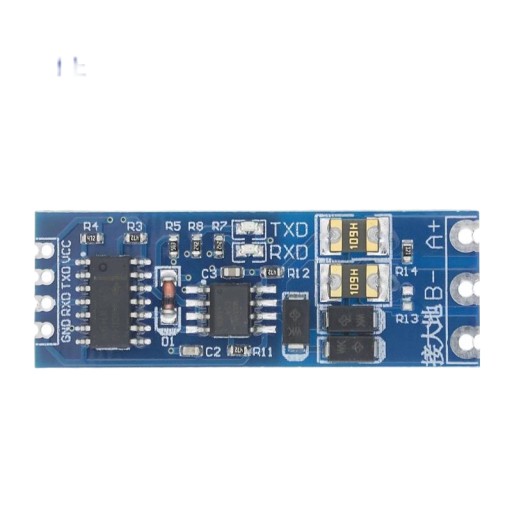

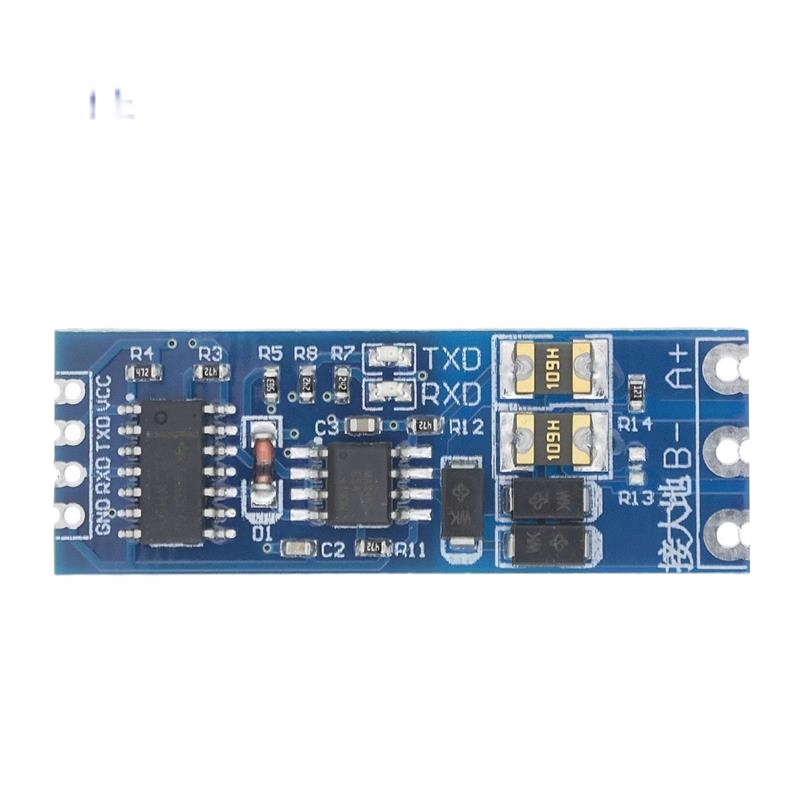

Moduł konwerter UART TTL do RS485 3.3V 5V

1) Kompatybilność z zasilaniem 3.3V i 5.0V.

2) Kompatybilność sygnałów 3.3V i 5.0V.

3) Wykorzystanie importowanego układu, projekt przemysłowy, wysoka odporność na zakłócenia. Dodatkowo zastosowano bardziej skuteczny układ ochrony przed wyładowaniami atmosferycznymi. Interfejs 485 może być używany w trudnych warunkach przemysłowych i terenowych, przy temperaturze roboczej od -40°C do +85°C. Zasięg transmisji wynosi kilometry (przy testowaniu kabla 850 m 2 * 1,5, zaleca się używanie w odległości do 800 metrów, jeśli przekracza 800 metrów, należy dodać wzmacniacz).

4) Projekt zastosowano płytki z otworami połówkowymi, grubość płytki 0,8 mm, może być łatwo używana jako płyta kompozytowa lub do zakończeń lutowanych.

5) Posiada wskaźniki sygnałów RXD i TXD, które informują o stanie wysyłania i odbierania.

Cechy modułu

1) Moduł ten został w pełni zaprojektowany z myślą o ochronie przed wyładowaniami atmosferycznymi i zakłóceniami na szynie 485. Przy długodystansowej transmisji w terenie, "ziemia" modułu jest połączona z ziemią, co skutecznie chroni przed zakłóceniami i wyładowaniami atmosferycznymi. Szyna 485 jest bardziej bezpieczna. W przypadku krótkodystansowej transmisji wewnątrz pomieszczeń, nie jest konieczne połączenie z ziemią.

2) Posiada standardowe rozmieszczenie o przestrzeni 2,54 mm, ułatwiające rozwój projektów.

3) Zawiera rezystor dopasowania 120Ω. W przypadku krótkodystansowej transmisji zaleca się zastosowanie rezystora dopasowania. Dla długodystansowej transmisji zaleca się skrócenie połączenia R0.

4) Obsługuje komunikację wielomaszynową, umożliwiając podłączenie maksymalnie 128 urządzeń na szynie.

5) Moduł obsługuje podłączanie i odłączanie na gorąco, bez konieczności podmiany układu 485.

6) Duże powierzchnie miedzi na płytce zapobiegają zakłóceniom sygnału.
