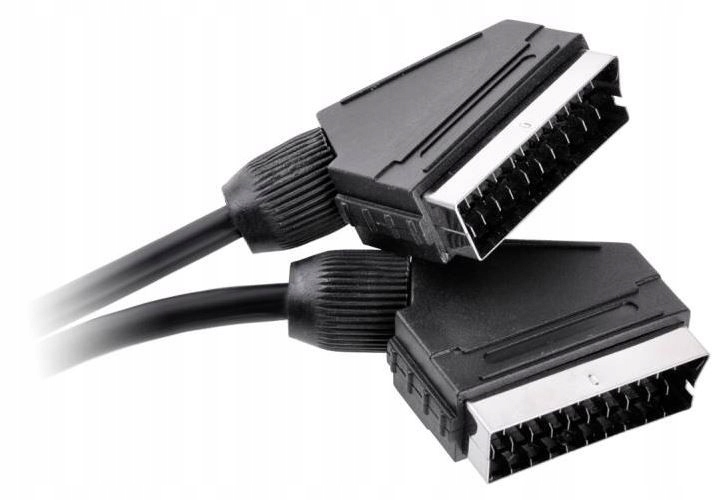

КАБЕЛЬ SCART-SCART ЕВРО-ЕВРО 21PIN 3м W-WA

Do sprzedania oferuję

SCART (EURO) - SCART (EURO)

21 PIN

wszystkie piny podłączone

o długości 3m

OPIS STYKÓW WTYCZKI MĘSKIEJ ZŁĄCZA SCART

• Styk, Nazwa, Opis
• 1, AOR, Wyjście audio, kanał prawy
• 2, AIR, Wejście audio, kanał prawy
• 3, AOL, Wyjście audio, kanał lewy lub mono
• 4, A GND, Masa sygnału audio
• 5, B GND, RGB - masa sygnału koloru niebieskiego (B)
• 6, AIL, Wejście audio, kanał lewy lub mono
• 7, B, RGB - sygnał koloru niebieskiego (B)
• 8, SWITCH, Sygnał przełączający TV/AV/16:9
• 9, G GND, RGB - masa sygnału koloru zielonego (G)
• 10, CLK OUT, Dane - niewykorzystany
• 11, G, RGB - sygnał koloru zielonego (G)
• 12, DATA, Dane - niewykorzystany
• 13, R GND, RGB - masa sygnału koloru czerwonego (R)
• 14, DATA GND, Dane masa
• 15, R, RGB - sygnał koloru czerwonego (R)/chrominancja
• 16, BLNK, Sygnał maskujący (blanking)
• 17, V GND, Composite video - masa
• 18, BLNK GND, Sygnał maskujący - masa
• 19, V OUT, Composite video - wyjście
• 20, V IN, Composite video - wejście/luminancja
• 21, SHIELD, Ekran - masa ogólna
