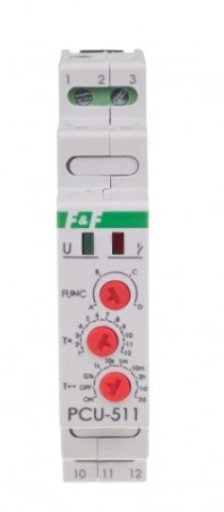

PCU-511 230В F&F многофункциональное реле времени

Przekaźnik czasowy PCU-511

Opis produktu

Funkcja:  opóźnione wyłączenie, opóźnione załączenie, praca cykliczna

Napięcie zasilania: 230 V AC

Styk: 1P

Montaż: na szynie 35 mm

Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B)

Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.

Uwaga!

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

• 0,1s : 0,1÷1,2 sek.
• 1s : 1÷12 sek.
• 10s : 10÷120 sek.
• 1m : 1÷12 min.
• 10m : 10÷120 min.
• 2h : 2÷24 godz.
• 1d : 1÷12 dni (24÷288 godz.)
• 2d : 2÷24 dni (48÷576 godz.)

ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.

OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
