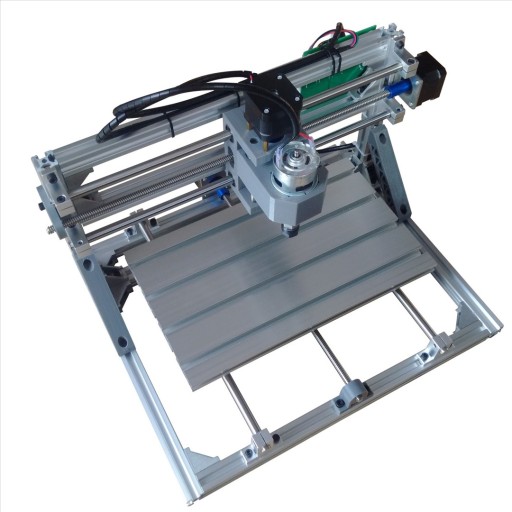

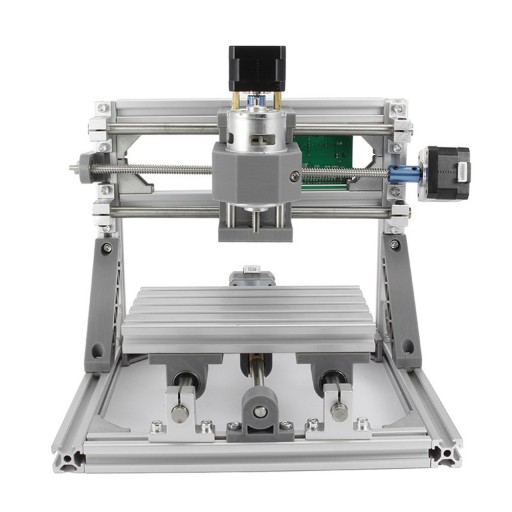

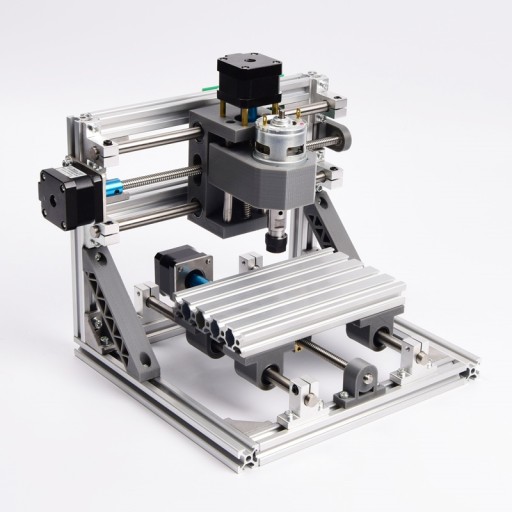

Гравировальный станок с ЧПУ 1610, фрезерный плоттер

Grawer CNC

FREZARKA / GRAWERKA / PLOTER CNC

Grawer kompletny z zasilaczem i 10 frezami wrzecionowymi

• Pole robocze: 160x100x40mm
• Dokładność 0,04 mm

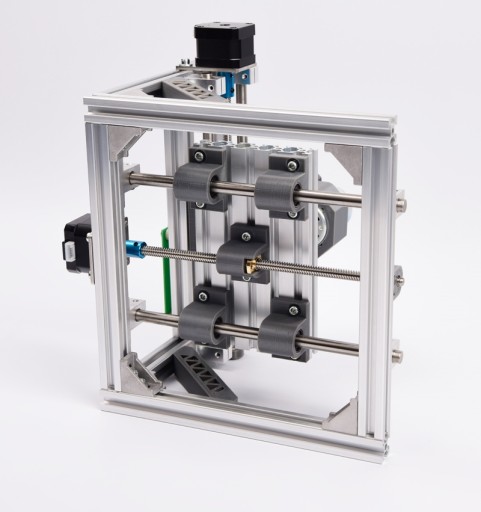

• Prowadnice liniowe: 10mm

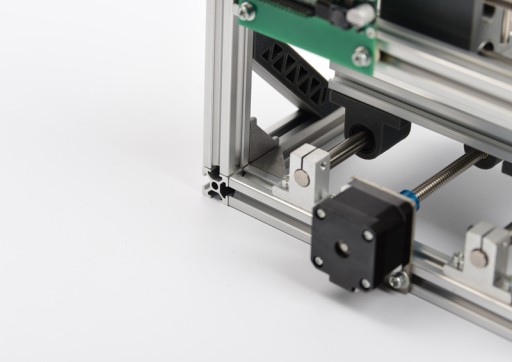

• Śruby: 8mm z podwójnymi nakrętkami i automatyczną kasacją luzu zwrotnego
• Silniki krokowe: dwufazowe 1.3A 0.25Nm
• Wrzeciono: prędkość obrotowa 10 000 obr/min
• Frezy: średnica 3.175mm, końcówka robocza 0.1mm, długość 30mm, 20 stopni - 10 sztuk
• Wykonana z profili aluminiowych
• Zasilanie: 240V

W zestawie CD z oprogramowaniem, przewód USB, zasilacz, silnik, uchwyt ER11 wraz z tuleją zaciskową i 10 frezów

Urządzenie zmontowane, nasmarowany i gotowe do pracy od razu po rozpakowaniu - płatne dodatkowo 200 zł (możliwość dopłaty przy zakupie)

Montaż i uruchomienie: http://securityrevolution.ie/CNC1610.zip

Elementy dodatkowe możliwe do zakupienia na naszych aukcjach:

• Głowica laserowa 500 mW: http://allegro.pl/i7369835535.html
• Głowica laserowa 2500 mW: http://allegro.pl/i7369835597.html
• Głowica laserowa 5500 mW: http://allegro.pl/i7428838481.html
• Głowica laserowa 15000 mW: http://allegro.pl/i7428932242.html

Informacje o jakości pracy

• W odpowiedzi na powtarzające się pytania, informujemy, że rozdzielczość grawera jest bardzo wysoka, (monitor komputerowy ma rozdzielczość zwykle ok 0,28 mm, a grawer ma rozdzielczość 0,04 mm (skok wrzeciona)
• Grubość grawerowanej linii zależny od zagłębienia w materiał, końcówka robocza ma na swoim początku średnicę 0,1 mm (stożek ścięty) a jej stożek \/ ma kąt 20 stopni
• Uwzględniając wielkość zagłębienia stożka 20 stopni można obliczyć grubość grawerowanej linii (wzór na pole podstawy trójkąta równoramiennego/prostokątnego)
• Jeżeli kąt pomiędzy ramionami trójkąta (wrzeciono ) ma 20* \/ - to kąt pomiędzy ramieniem a wysokością trójkąta prostokątnego ma 10* |/
• Szerokość grawerowanego rowka obliczamy z wzoru na pole podstawy trójkąta równobocznego / prostokątnego.

Przykład:

• https://www.calculat.org/pl/pole-obwod/trojkat-prostokatny.html
• Jeżeli kąt α = 10* a zagłębienie teoretyczne stożka (trójkąta) wynosi b = 1 mm to grubość grawerowanej linii (a x 2) wynosi 0,18 mm x 2 = 0,36 mm
• Dla zagłębienia teoretycznego na 3 mm grubość linii wynosi wg obliczeń 0,53 x 2 = 1,06 mm

Zagłębienie rzeczywiste:

Ponieważ wrzeciono to stożek ścięty o podstawie 0,1 mm (końcówka robocza szerokość 0,1 mm), należy odjąć brakujące (ścięte) 0,57 mm (wg obliczeń) od głębokości zagłębienia teoretycznego.

Czyli podsumowując nasz przykład:

• głębokość rowka 0,43 mm - szerokość rowka 0,36 mm
• głębokość rowka 2,43 mm - szerokość rowka 1,06 mm

Takie linie jak powyżej przykładowe można grawerować (zastrzegamy prawo autorskie do kopiowania naszych obliczeń w opisy innych aukcji)

Oprogramowanie w zestawie
