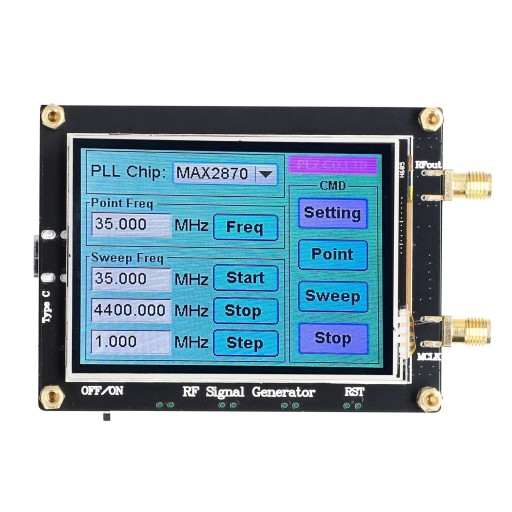

Генератор сигналов MAX2870, экран 23,5–6000 МГц

Ten generator MAX2870 to szerokopasmowa pętla synchronizacji fazowej (PLL) ze zintegrowanymi oscylatorami sterowanymi napięciem (VCO) zdolnymi do pracy zarówno w trybie całkowitym N, jak i ułamkowym N. Wbudowanych wiele zintegrowanych VCO obejmujących (zakres od 3000 MHz do 6000 MHz) i dzielniki wyjściowe (w zakresie od 1 do 128), które są wykorzystywane do implementacji wyjścia zegara w szerokim zakresie częstotliwości.

Cechy:

MAX2870 to szerokopasmowa pętla synchronizacji fazowej (PLL) ze zintegrowanymi oscylatorami sterowanymi napięciem (VCO) zdolnymi do pracy zarówno w trybie całkowitym N, jak i ułamkowym N.

W połączeniu z zewnętrznym oscylatorem referencyjnym i filtrem pętli, MAX2870 stanowi wysokowydajny syntezator częstotliwości zdolny do syntezy częstotliwości od 23,5 MHz do 6000 MHz przy jednoczesnym zachowaniu doskonałego szumu fazowego i fałszywej wydajności.

Wbudowanych wiele zintegrowanych VCO obejmujących (zakres od 3000 MHz do 6000 MHz) i dzielniki wyjściowe (w zakresie od 1 do 128), które są wykorzystywane do implementacji wyjścia zegara w szerokim zakresie częstotliwości.

Kompatybilny z logiką sterowania 1.8V.

Wbudowany z domyślną wysoką precyzją 25 MHz 0.5ppm TCXO, wewnętrzna częstotliwość wyjściowa VCO wynosi od 3 do 6 GHz, poniżej 3 GHz to podział częstotliwości podstawowej.

Może być sterowany przez komputer, amplituda wyjściowa: -4 do 5dBm, 4-poziomowe sterowanie ekranem.

Wyposażony w dwa tryby wyjścia częstotliwości, możesz wybrać częstotliwość kropki i częstotliwość zamiatania zgodnie z własnymi wymaganiami.

Główne cechy:

Tryby dzielenia częstotliwości całkowitoliczbowych i ułamkowych N.

Obsługa ręcznego lub automatycznego wyboru VCO.

Podstawowe VCO 3000 MHz do 6000 MHz.

Wyjściowe bufory/dzielniki binarne dla rozszerzonych zakresów częstotliwości:

1/2/4/8/16/32/64/128;

23,5 MHz do 6000 MHz.

Dobra wydajność PFD:

105 MHz w trybie integer-N;

50 MHz w trybie ułamka N.

Częstotliwość odniesienia do 200 MHz.

Działa od +3.0V do +3.60V.

Dwa programowalne wyjścia: -4dBm do +5dBm.

Kontrola wyłączania sprzętu i oprogramowania.

Kompatybilny z logiką sterowania 1.8V.

Aplikacje:

Generacja zegara

PMAR/LMAR/Radio bezpieczeństwa publicznego

Test i pomiar

Funkcje modułu:

Zasilanie modułu TYP-C: 5V@0.2A .

Wyjście i interfejs zegara zewnętrznego: SMA-K (wewnętrzny otwór na śrubę).

Wbudowany domyślnie precyzyjny TCXO 25 MHz 0.5ppm (może być również wymieniony lub podłączony do zewnętrznego zegara).

Zakres częstotliwości wyjściowej: częstotliwość podstawowa wewnętrznego VCO wynosi 3-6 GHz, a częstotliwość poniżej 3 GHz jest uzyskiwana z podziału częstotliwości podstawowej.

Amplituda wyjściowa: -4 do 5dBm, 4 poziomy sterowania ekranem.

Tryb częstotliwości wyjściowej: częstotliwość punktowa, opcjonalna kontrola ekranu częstotliwości zamiatania.

Zapewnij program sterujący komputera górnego komputera.

Dane techniczne:

Nazwa: Generator sygnału

Model: MAX2870

Materiał: płytka drukowana

Zasilanie modułu: ±5V

Prąd: 0,2A

Amplituda wyjściowa: -4 do 5dBm

Zakresy częstotliwości wyjściowej: 23,5 MHz-6000 MHz

Zakresy temperatur pracy: -40 ℃ do 85 ℃

Rozmiar produktu: 98 * 65 * 17 mm / 3,86 * 2,56 * 0,67 cala

Waga produktu: 87g/3,07 uncji

Rozmiar opakowania: 125 * 102 * 40 mm / 4,92 * 4,02 * 1,57 cala

Waga opakowania: 117g/4,13 uncji

Lista rzeczy do spakowania:

1 * Generator sygnału

1 * kabel
