Реле времени-таймер 230В 10А 999мин.0

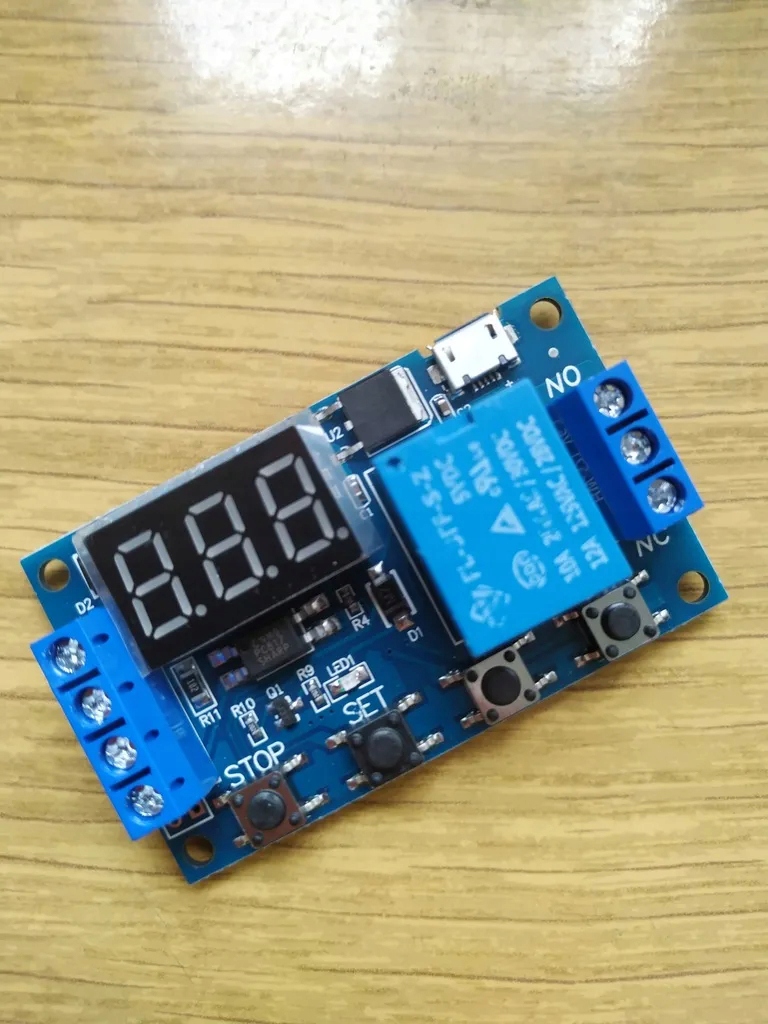

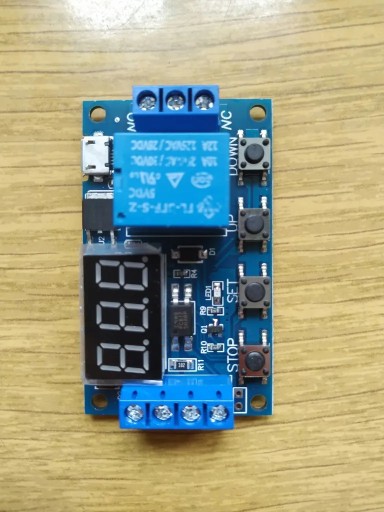

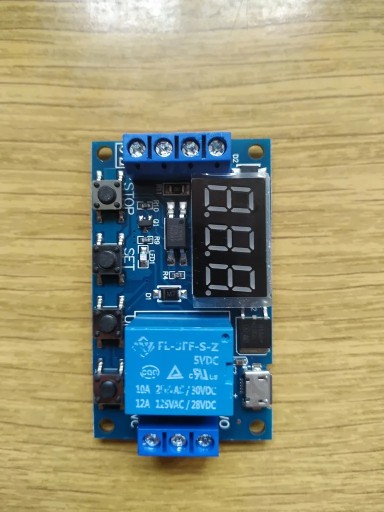

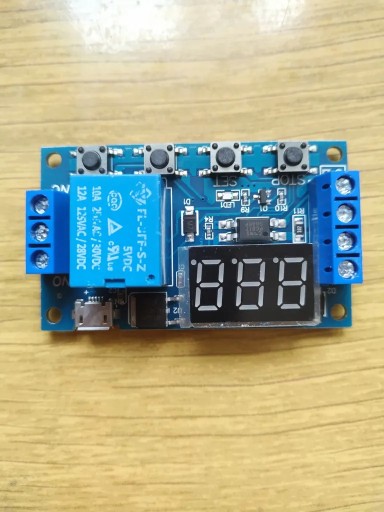

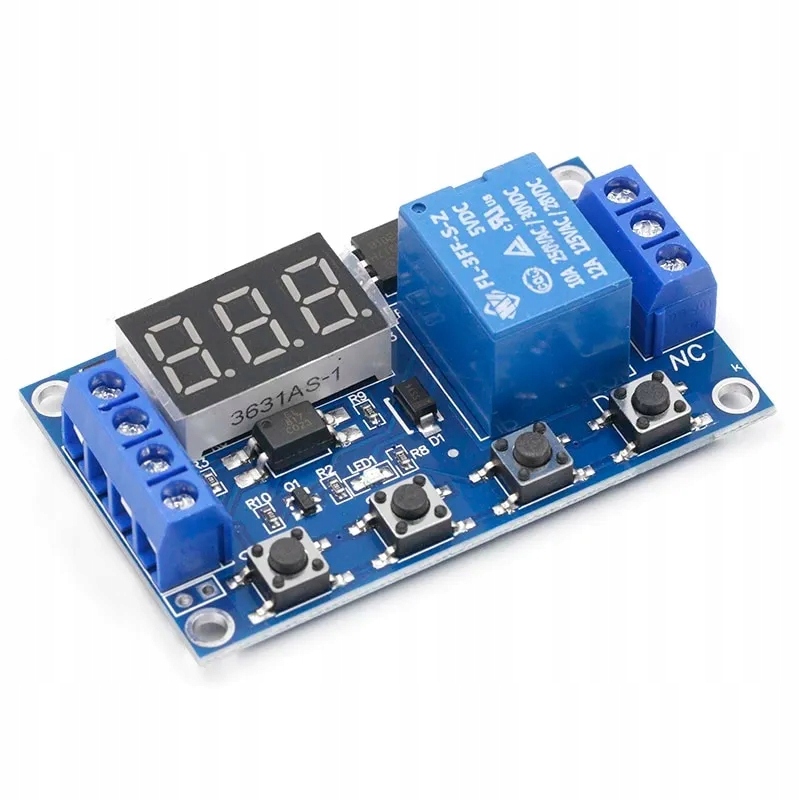

Moduł przekaźnika czasowego włącznik timer 230V 10A 0-999 min. Zapamiętuje ustawienia po odłączeniu zasilania.

Cechy produktu:

• Napięcie zasilania: od 6V do 30V lub micro USB 5V,
• Napięcie wyzwalacza (triggera): od 3V do 24V,
• Maksymalne obciążenie przekaźnika: 10A 250V AC 30V DC,
• Temperatura pracy: od -40°C do 85°C,
• Pobór prądu: 50mA,
• Zakres czasu: od 0 minut do 999 minut,
• Przy dużych napięciach i pracy ciągłej: wymagany radiator na stabilizator LM317,
• Wymiary: 62mm x 38mm x 19mm.

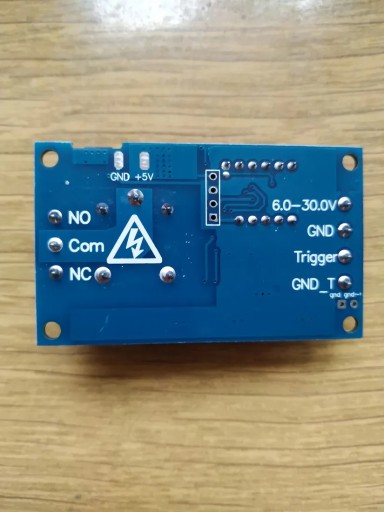

Sposób użycia:

• 6.0-30.V - zasilanie,
• GND - masa,
• Trigger - wyzwalacz,
• GND_T - masa Triggera (nie jest wspólna z masą zasilania).

Masa wyzwalacza w celu uniknięcia zakłóceń na wejściu sterującym nie jest wspólna z masą zasilania, można to zmienić zwierając zworkę oznaczoną GND - GND_T.

Dodatkowo przycisk STOP pozwala na natychmiastowe zatrzymanie przekaźnika.

Konfiguracja urządzenia:

• Przycisk SET - ustawianie, zatwierdzenia, przejście do kolejnych ustawień,
• Przyciski UP, DOWN - zmiana ustawień,
• Przycisk STOP - załącza lub wyłącza przekaźnik oraz przesuwa przecinek,
• Parametr OP - czas załączenia przekaźnika,
• Parametr CL - czas rozłączenia przekaźnika,
• Parametr LOP - ilość powtórzeń cyklu,
• Jednostki czasu:
• 000. - sekunda
• 00.0 - dziesiąta część sekundy (07.5 = 7,5 sekundy)
• 0.0.0. - minuta ( 0.0.2. = 2 minuty)
