ZESTAW SOLARNY 2500W PANEL FULL BLACK MONO + INWERTER SinusPRO 2500s 24V > 230V MPPT 40A 1800w ciągła / 2500w chwilowa

Proponowany zestaw umożliwia korzystanie z zasilania 230V o mocy całkowitej  2500W.

Zestaw fotowoltaiczny oparty na Przetwornicy solarnej SinusPRO 2500s MPPT 40A 1800 ciągła / 2500w chwilowa z wbudowanym regulatorem ładowania MPPT 40A wraz z PANELAMI SŁONECZNYMI FULL BLACK MONO, akumulatorami x2 100Ah, przewodami oraz końcówkami do podłączenia, tworzą jedyny w swoim rodzaju

Zestaw off-grid O MOCY AŻ 2500W.

Dzięki zastosowaniu przetwornicy napięcia sinus 24V/230V ORAZ AKUMULATORÓW 200Ah, można zasilać takie urządzenia jak: telewizory, lodówki, chłodziarki, elektronarzędzia, pompy wody, sprężarki, zasilacze transformatorowe, zasilacze do laptopów, telefonów, piece co, pompki co, sprzęt biurowy – drukarki, skanery, komputery

mpki co, sprzęt biurowy – drukarki, skanery, komputery

W zestawie otrzymujesz:

1. X2 Panel Solarny 405W JA SOLAR Full Black Mono Half-Cut

Możliwa rozbudowa o kolejne panele w celu uzyskania większej mocy ładowania.

2. PRZETWORNICA SOLARNA SinusPRO 2500S (24V/230V/2500W) wraz z regulatorem MPPT 40A

3. x2 AKUMULATOR AGM 100Ah BEZOBSŁUGOWY

4. Kabel solarny 4mm2 MC4 do podłączenia panela PV o długości 5m

5. 1 łącznik do połączenia akumulatorów

PRZETWORNICA SOLARNA SinusPRO 2500S (24V/230V/2500W)

DANE TECHNICZNE:

• Moc całkowita (chwilowa): 2500 VA
• Moc znamionowa (ciągła): 1800 W
• Tryb pracy: PV (priorytet PV / fotowoltaiczny) /AC (priorytet AC / zasilania sieciowego)
• Współpraca z panelami słonecznymi: Tak (wbudowany regulator solarny)
• Regulator solarny: 40 A MPPT
• Zakres napięcia wejściowego (panel fotowoltaiczny): 30V-100V
• Stabilizator napięcia AVR: Tak | 140 - 275 VAC
• Prąd ładowania (sieć): 20 A
• Napięcie ładowania (sieć): 27,6V±0,5V | WBUDOWANY PRZEŁĄCZNIK ON/OFF ŁADOWARKI
• Wbudowany akumulator: Nie
• Napięcie akumulatora / -ów: 24 VDC
• Chłodzenie: radiatory + wentylatory
• Temperatura pracy: 0-40 st. C
• Wymiary [mm]: 312x310x167
• Waga [Kg]: 14
• Napięcie wyjściowe przetwornicy: 230 V ±3%
• Częstotliwość wyjściowa: 50 Hz/60 Hz ±0,3 Hz
• Współczynnik mocy wyjściowej: >= 0,8
• Zniekształcenia przebiegu: Obciążenie rezystancyjne =< 3%
• Czas przełączania z trybu PV na AC: standardowo 4 ms; maks. 6 ms
• Wydajność: Tryb przetwornicy >= 80%
• Przeciążenie przetwornicy: 110%-130% wyłączenie po 30 s, 130%-150% wyłączenie po 3 s
• Zwarcie: Automatyczne wyłączenie
• Temperatura otoczenia: 0~40°C
• Wilgotność powietrza: 10% ~ 90%
• Poziom dźwięku =< 50 dB

Seria SinusPRO 2500s posiada solidną i elegancką obudowę i dodatkowo bezpośrednie wejście do paneli solarnych oraz przełącznik priorytetu trybu pracy solar / sieć.

Odświeżona wersja SinusPRO 2500s posiada przycisk umożliwiający wyłączenie lub włączenie ładowarki sieciowej. Dzięki temu możemy wyłączyć ładowania zostawiając aktywną funkcje BYPASSu. W trybie solarnym i przy wyłączonej ładowarce sieciowej, po rozładowaniu akumulatora (w nocy, gdy brak ładowania), zasilacz przejdzie w tryb BYPASSu nie ładując akumulatora.

Podstawowe informacje:

• - czysty sinusoidalny sygnał wyjściowy, dzięki czemu zasilacz jest kompatybilny z m.in.: lodówkami, zamrażalkami, farelkami, telewizorami, lampami fluorescencyjnymi, świetlówkami etc.
• - budowa oparta o wydajny transformator toroidalny
• - podwójna kontrola pracy głównego procesora
• - ładowarka(regulator) solarna MPPT 40A o bardzo wysokiej wydajności
• - szeroki zakres częstotliwości wejściowej, automatyczne wykrywanie 50/60 Hz
• - inteligentne przełączanie pomiędzy priorytetami pracy zasilacza w celu uzyskania lepszej wydajności i mniejszych strat w energii
• - pełen zakres zabezpieczeń i alarmów: przeciążenie, zwarcie, zabezpieczenia nad i pod napięciowe, temperaturowe
• - łatwy w obsłudze wyświetlacz zapewniający podgląd najważniejszych funkcji

Cechą odróżniającą przetwornice sinus od klasycznych prostych przetwornic AC/DC, jest wytwarzanie na wyjściu napięcia przemiennego o przebiegu sinusoidalnym, identycznego jak to w sieci energetycznej. Umożliwia to zasilanie urządzeń wyposażonych w silniki elektryczne i transformatory, takich jak elektronarzędzia, pompy i sprzęt AGD. Proste, tanie przetwornice wytwarzają w rzeczywistości napięcie o przebiegu prostokątnym, nazywane czasami błędnie "sinusoidą modyfikowaną". Napięcie takie nie nadaje się do zasilania urządzeń o charakterze indukcyjnym lub pojemnościowym i może spowodować ich uszkodzenie.

Zasilacze z tej serii to zasilacze typu "line-interactive" i mogą odwracać polaryzację napięcia na wyjściu w momencie przełączenia na zasilanie bateryjne.

Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

x2 AKUMULATOR DO INSTALACJI FOTOWOLTAICZNEJ 100AH

NAPIĘCIE AKUMULATORA: 12V

POJEMNOŚĆ AKUMULATORA: 100 Ah

Akumulatory bezobsługowe wykonane są w technologii AGM i przeznaczone do stosowania w systemach zasilania awaryjnego. Najlepiej sprawdzają się w układach ładowania buforowego.

• Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
• Automatyczny system uszczelniania.
• Projektowana żywotność wynosi 3-5 lat dla 25°C.

Dlaczego warto korzystać z akumulatora AGM?

• Nie wymaga uzupełniania lub wymiany elektrolitu
• Praca w dowolnej pozycji
• Duża sprawność i wydajność
• Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu)

Dane techniczne

• Napięcie nominalne: 12V
• Pojemność nominalna: 100Ah
• Wymiary: 331mm x 213mm x 173mm
• Waga: 24kg +/- 3%
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 22,5A
• Maksymalny prąd rozładowania: 750A
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

Dzięki zastosowaniu technologii VRLA, podczas pracy akumulatora nie jest wymagana obsługa baterii np.: dolewania elektrolitu.

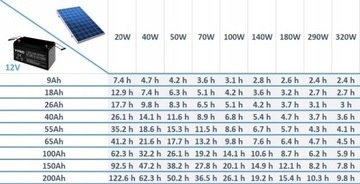

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Baterie słoneczne bez problemu naładują akumulatory o pojemności 200 Ah w nieco ponad 5h od pełnego rozładowania !!!

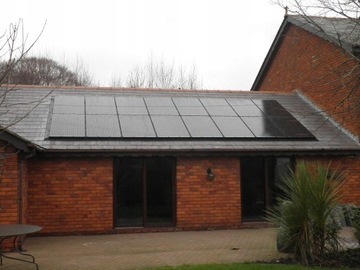

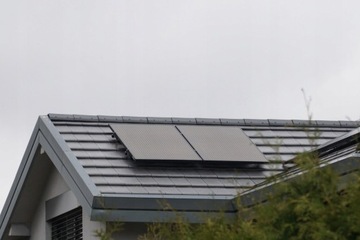

Przykładowe zdjęcia z montażu w/w paneli.
