Ethernet-модуль с микроконтроллером RP2040

Moduł Ethernet z mikrokontrolerem RP2040

Płytka rozwojowa RP2040-ETH to kompaktowe, ale potężne narzędzie dla entuzjastów i profesjonalistów. Zbudowana na oficjalnym mikrokontrolerze Raspberry Pi RP2040, ta mini płyta rozwojowa oferuje dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz. Z 264 KB pamięci i 4 MB wbudowanej pamięci Flash, zapewnia więcej niż wystarczającą moc do sterowania niemal dowolnym projektem. Co więcej, zintegrowany CH9120 ze stosem protokołów TCP/IP umożliwia bezproblemową komunikację sieciową, a możliwość programowania metodą "przeciągnij i upuść" przez USB czyni go niezwykle łatwym w obsłudze. Z 14 wielofunkcyjnymi pinami GPIO, które są kompatybilne z niektórymi Pico HAT, płyta jest łatwa do integracji z innymi projektami. Dodatkowe funkcje, takie jak czujnik temperatury, 8 programowalnych komputerów stanu we/wy (PIO) i sprzętowe urządzenia peryferyjne, czynią płytę RP2040-ETH idealnym rozwiązaniem dla szerokiego zakresu zastosowań.

Specyfikacja:

• Mikrokontroler: RP2040
• Procesor: Dwurdzeniowy Arm Cortex M0+, elastyczny zegar do 133 MHz
• Pamięć: 264 KB, 4 MB wbudowanej pamięci Flash
• Komunikacja sieciowa: Zintegrowany CH9120 ze stosem protokołów TCP/IP
• GPIO: 14 × wielofunkcyjnych pinów, kompatybilnych z niektórymi Pico HAT
• Programowanie: Metodą "przeciągnij i upuść" przez USB
• Czujnik: Czujnik temperatury
• Urządzenia peryferyjne: 8 × programowalne komputery stanu we/wy (PIO)
• Obsługa: SPI (SPI0), 2x I2C, 2x UART, 13 kanałów PWM

Właściwości produktu:

• Zintegrowany mikrokontroler RP2040 od Raspberry Pi
• Dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz
• 14 wielofunkcyjnych pinów GPIO, kompatybilnych z niektórymi Pico HAT
• Programowanie metodą "przeciągnij i upuść" przez USB
• Wbudowany czujnik temperatury
• 8 programowalnych komputerów stanu we/wy (PIO)
• Obsługa wielu interfejsów, w tym SPI, I2C, UART, oraz kanałów PWM
• Mały rozmiar i łatwość integracji z różnymi projektami.

Budowa modułu:

• 1. USB typ C
• 2. Przycisk BOOT
• 3. Przycisk RESET
• 4. RP2040
• 5. RJ45 Ethernet
• 6. RT9013-33GB
• 7. Pamięć NOR-Flash 4 MB
• 8. CH9120

Prezentacja:

Definicja pinów:

Podłączenie:

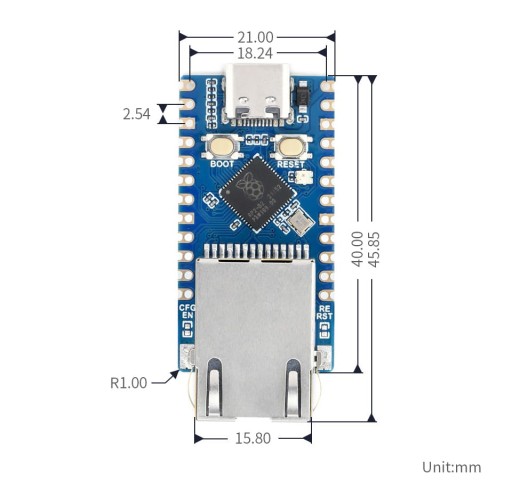

Wymiary:

Zestaw zawiera:

1. Moduł Ethernet z mikrokontrolerem RP2040 x1
