Регулятор скорости Metabo 240В для WEV 11-125 Quick

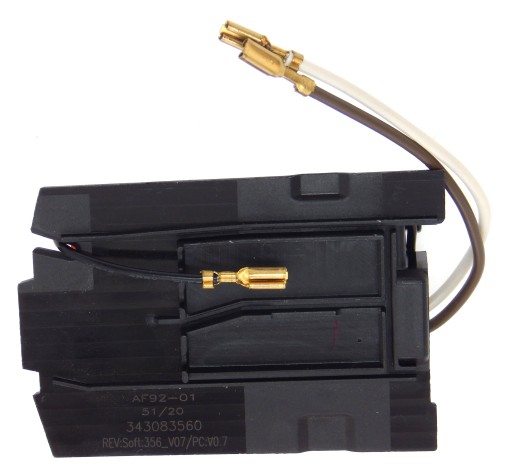

* Metabo elektronika 230V 50/60Hz do szlifierki kątowej WEV 10-125 Quick

nowa oryginalna

( moduł elektroniki / regulator obrotów )

• Producent: Metabo
• Kod producenta: 343083560
• Pozycja na schemacie: nr 10 - WEV 10-125 Quick (00388000)

Zastosowanie

szlifierka kątowa :

• WEV 10-125 Quick (00388000)
• WEV 10-125 Quick (00388180)
• WEV 11-125 Quick (03625000)
• WEV 11-125 Quick (03625180)
• WEV 11-125 Quick (03625380)

Spis części do WEV 10-125 Quick (00388000)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 310010930  WIRNIK Kompl., 230V

2; 1; 311011930  STOJAN ZE STOJANEM,230 V

3; 1; 343410240  WYŁĄCZNIK 1-polowa,X2

4; 1; 344100970  PRZELOTKA PRZEWODU

5; 1; 344499530  PRZEWÓD Z CEE WTYCZKA

6; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

7; 1; 315013530  OBUDOWA SILNIKA

8; 1; 339151190  PODKŁADKA

9; 1; 339151200  PODKŁADKA

10; 1; 343083560  MODUL ELEKTRONIKI,230V 50/60Hz

11; 1; 143115690  ŁOŻYSKO KULKOWE,6x19x6

12; 1; 344097870  TULEJKA GUMOWA

13; 1; 339133060  PODKŁADKA,8,05x17x0,4

14; 1; 143115700  ŁOŻYSKO KULKOWE,8x22x7

15; 1; 339006390  PODKŁADKA,7,05x19,5x0,2

16; 1; 341100940  NAKRĘTKA 6 - KĄTNA

17; 1; 343433080  PRZESUWKA

18; 1; 343433040  OSŁONA 2 CZĘŚCIOWA

19; 1; 343433100  ZAŚLEPKA

20; 1; 343437100  SUWAK WYŁĄCZNIKA

21; 1; 341031160  KOŁNIERZ DOCISKOWY

23; 1; 339204500  OSŁONA,D125

24; 1; 316046590  RĘKOJEŚĆ Kompl.

26; 1; 342022490  SPRĘŻYNA

30; 1; 339012430  USZCZELNIENIE

31; 4; 141121640  WKRĘT DIN 7500

32; 4; 141116980  BLACHOWKRĘT SOCZEWKOWY

33; 2; 141117060  BLACHOWKRĘT SOCZEWKOWY

34; 1; 338059870  TABLICZKA ZNAMIONOWA

36; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

40; 1; 341604420  WRZECIONO ŚCIERNICY M14

41; 1; 316055350  NAKRĘTKA Kompl.,M14

42; 2; 141151120  PODKŁADKA 10,2 X 14,8X 0,2

43; 1; 141152300  PODKŁADKA 10,2 X 14,8X 0,1

44; 1; 141153920  PODKŁADKA 10,2 X 14,8X 0,5

50; 1; 343433280  KOŁNIERZ Kompl.

51; 1; 341102460  NAKRĘTKA

52; 1; 316054980  PRZEKŁADNIA ZĘBATA Z ZĘBNIKIEM

53; 1; 316055080  ZESTAW TARCZ CIERNYCH Kompl.

54; 1; 316055100  OBUDOWA PRZEKŁADNI Kompl.

55; 1; 316054260  SPRZĘGŁO PRZECIĄŻENIOWE Z ZĘBNIKIEM

56; 1; 316055230  SZCZOTKOTRZYMACZ Kompl.

57; 1; 316054860  WENTYLATOR ZE KOSZ PRZECIWPYŁOWY

58; 1; 316055190  SZCZOTKA (ODŁĄCZALNA) WYŁĄCZANA

59; 1; 316066040  DŹWIGNIA ZACISKU Kompl.

62; 1; 143196000  O - RING

63; 1; 342003390  SPRĘŻYNA

64; 1; 343433130  PRZYCISK ZÓŁTY

65; 1; 341515640  BOLEC

68; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

92; 1; 143195640  O - RING

880; 1; 344130920  SMAR 1 G

885; 1; 344130560  SMAR SF 011 50Gr 1,8oz

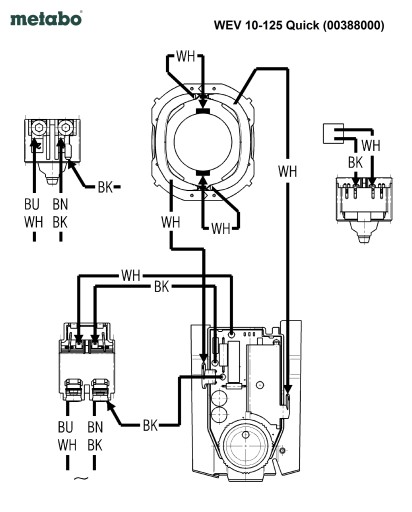

1001; 1; 338505690  SCHEMAT OKABLOWANIA
