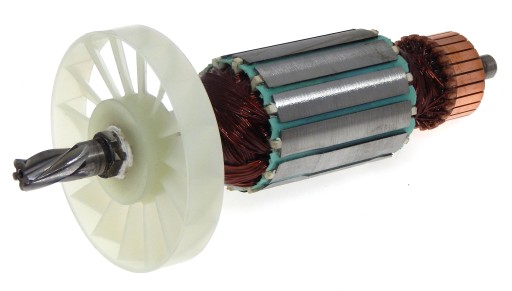

Ротор Metabo для торцовочной пилы 8014734890

* Metabo wirnik do piły ukośnicy / pilarki ukosowej KGS 216, KGS 216 M

nowy oryginalny

( rotor )

• Producent: Metabo
• Kod producenta: 8014734890
• EAN: 4003665505367
• Pozycja na schemacie: nr 34 - KGS 216 M (0102160400 10)

Zastosowanie - pilarka ukosowa / piła ukośnica :

• KGS 216 M (0102160400 10)
• KGS 216 M (0102160418 10)
• KGS 216 M (0102160438 10)

Spis części do KGS 216 M (0102160400 10)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 1010734645  KOŁNIERZ Kompl.

2; 1; 1010734602  PRZEKŁADNIA Kompl.

3; 1; 1010734130  Schwenkhebel vollst.

4; 2; 141130100  NAKRĘTKA 6 - KĄTNA

5; 1; 141124480  Gewindestift M.IS+KEGELK. M 6X20

6; 1; 1010734564  OGRANICZNIK GŁĘBOKOŚCI Kompl.

7; 1; 1010734572  Spaeneabsaugung vollst.

10; 1; 1010734580  OSŁONA Kompl.

11; 1; 1010734548  Entriegelungshebel vollst.

12; 1; 1010734165  Zugentlastung vollst.

13; 29; 141150010  PODKŁADKA

14; 8; 6172722847  LINSENBLECHSCHRAUBE M.TORX ST 4,2X13

15; 2; 141111420  WKRĘT

16; 1; 1010734190  UCHWYT ZE ŚRUBAMI Kompl.

17; 1; 1010734203  WYŁĄCZNIK+J743 KOMPLET

18; 1; 8106734071  Netzteil

19; 1; 1010734084  WYŁĄCZNIK+J743 Kompl.

20; 1; 8050734103  KONDENSATOR

21; 1; 1010734173  RĘKOJEŚĆ - Kompl.

22; 2; 1010733983  Kohlebuerstenhalter vollst.

23; 1; 1388734023  SZCZOTKA

24; 2; 6172015687  LINSENBLECHSCHRAUBE M.KRZSZ

25; 1; 1381733960  Motorabdeckung

26; 4; 141116770  WKRĘT

27; 4; 141150020  PODKŁADKA

28; 1; 1010734009  OBUDOWA SILNIKA Kompl.

29; 1; 7057734846  TULEJKA GUMOWA

30; 1; 143115700  ŁOŻYSKO KULKOWE,8x22x7

31; 1; 8014734059  Stator

32; 2; 6174001900  Senkblechschraube m.Krzsz

33; 1; 1331734868  Luftleitkappe

34; 1; 8014734890  Rotor

35; 1; 1010734815  BLOKADA WRZECIONA Kompl.

36; 1; 7100010180  Rillenkugellager

37; 5; 141151940  PODKŁADKA

38; 1; 1010734807  ŁOŻYSKO Kompl.

39; 1; 1381735660  POKRYWA SPRĘŻYNA

40; 4; 6174188961  Senkblechschraube m.Krzsz ST 2,9x9,5

41; 1; 1381734788  KANAŁ ODSYSAJĄCY

42; 6; 141124560  LINSENSCHRAUBE M.KREUZSCHLITZ

43; 1; 1010734629  OSŁONA Kompl.

44; 2; 141161150  KOŁEK USTALAJĄCY

45; 2; 141124510  Gewindestift m.IS+Kegelk. M 6x 8

46; 2; 6172006963  LINSENBLECHSCHRAUBE M.KRZSZ ST 4,2X32

48; 1; 341701070  SZTYFT Z GWINTEM M5X 12

50; 1; 8402734940  Gummikabel mit Stecker 2x1,0x3200 H05

51; 1; 9102689833  STIFTSCHLUESSEL M.KREUZSCHLITZ

52; 1; 1381734834  MOCOWANIE NARZĘDZIA

53; 1; 1382735095  Gleitblech

54; 1; 1010734424  Kipparm vollst.

55; 1; 1010734513  DRĄŻEK Kompl.

56; 3; 141113040  WKRĘT

58; 1; 141110290  ŚRUBA 6 - KĄTNA

59; 1; 1010734491  Kapparm vollst.

60; 1; 1381734710  Kabelaufwickelhilfe

62; 1; 1010734530  Transportarretierung vollst.

63; 1; 8602734766  LED-Leuchte

64; 2; 6123084703  LINSENSCHRAUBE M.KREUZSCHLITZ M 4X20

65; 1; 1381734974   Abdeckung Beleuchtung

66; 1; 1482734738  Blaszka ogranicznika

67; 1; 141150750  PODKŁADKA SPRĘŻYSTA

68; 1; 6110000632  FLACHRUNDSCHRAUBE M.4KT-ANSATZ M 8X16

69; 1; 1010734661  Oś osłonki kompl.

70; 1; 1010734467  Laser mit Halterung

71; 1; 1010734742  ŚRUBA MOTYLKOWA Kompl.

73; 1; 1010734408  Skalensatz vollst.

74; 1; 1010734440  Abdeckung Kipparm v+h

75; 2; 7056734753  ZDERZAK

76; 2; 141150050  PODKŁADKA

78; 1; 316056630  Klemmung Kippfunktion KGS 216 M

80; 1; 141130130  NAKRĘTKA 6 - KĄTNA

81; 4; 141125180  Linsenschraube m.Kreuzschlitz M 4x8

90; 1; 1010734386  Drehtisch vollst.

92; 6; 141112180  WKRĘT

93; 1; 1381734966  WKŁADKA STOŁU

94; 2; 141124460  Gewindestift M.IS+KEGELK.

95; 2; 141131010  NAKRĘTKA 6 - KĄTNA

96; 1; 1010734211  Arretierung vollst.

97; 4; 141113890  ŚRUBA

98; 4; 141150410  PODKŁADKA

99; 1; 341111630  ŚRUBA MOTYLKOWA

100; 2; 341112750  ŚRUBA MOTYLKOWA,M6 x 12

101; 1; 316056680  NOŚNIK PRZEDMIOTU OBRABIANEGO SKŁADANY K

102; 1; 1010734319  PRAWE POSZERZENIE STOŁU

103; 1; 1010734335  DŹWIGNIA USTALAJĄCA Kompl. lewa

104; 1; 1010734238  Raczka pokrętna cpl.

105; 1; 1010734912  Justierschraube vollst.

106; 1; 1010734114  STOPA KOMPLET

108; 1; 141150390  PODKŁADKA SPRĘŻYSTA

109; 1; 1010734289  LEWE POSZERZENIE STOŁU

110; 1; 141132030  NAKRĘTKA 6 - KĄTNA

111; 1; 1010734980  OGRANICZNIK Kompl.

112; 1; 1010734254  STOL Kompl.

113; 1; 1010734343  DŹWIGNIA USTALAJĄCA prawa

114; 2; 141113200  WKRĘT

120; 1; 1010735609  Motor vollst. 230/1/50 KGS 216
