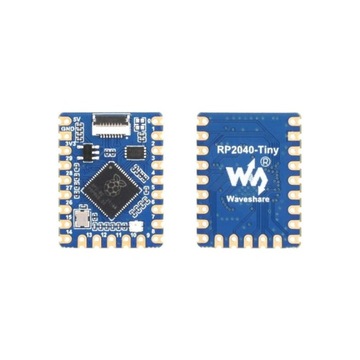

Разработка микроконтроллера RP2040-Tiny-kit USB

Mikrokontroler rozwojowa RP2040-Tiny

Mikrokontroler RP2040-Tiny to skondensowane źródło mocy, idealne dla twórców o różnym stopniu doświadczenia. Wykorzystując mikrokontroler RP2040 opracowany przez Raspberry Pi, ten kompaktowy moduł z pewnością przekroczy Twoje oczekiwania. Wyposażony w dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz, 264 KB pamięci i 2 MB wbudowanej pamięci Flash, jest wystarczająco silny, aby poradzić sobie z wieloma zadaniami. Dodatkowo, płytka posiada zintegrowane złącze FPC 8PIN i umożliwia adaptację portu USB typu C za pomocą karty adaptera. Castellated moduł umożliwia bezpośrednie połączenie z płytkami nośnymi, a oddzielna konstrukcja płytki adaptera pozwala na zmniejszenie grubości i rozmiarów płytki drukowanej. Płytka jest łatwa do programowania za pomocą metody "przeciągnij i upuść", a dzięki 20 wielofunkcyjnym pinom GPIO i wsparciu dla różnych interfejsów jest niezwykle wszechstronna.

Specyfikacja:

• Mikrokontroler: RP2040 od Raspberry Pi
• Procesor: Dwurdzeniowy Arm Cortex M0+, elastyczny zegar do 133 MHz
• Pamięć: 264 KB, 2 MB wbudowanej pamięci Flash
• Złącze: Zintegrowane złącze FPC 8PIN, adaptacja portu USB typu C za pomocą karty adaptera
• Moduł: Castellated umożliwiający bezpośrednie połączenie z płytkami nośnymi
• USB: 1.1 z obsługą urządzeń i hosta
• Programowanie: Metodą "przeciągnij i upuść" przez USB
• GPIO: 20 × wielofunkcyjnych pinów
• Obsługa: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bitowe kanały ADC, 16 × sterowalnych kanałów PWM
• Dodatkowe funkcje: Dokładny zegar i timer na chipie, czujnik temperatury, przyspieszone biblioteki zmiennoprzecinkowe na chipie, 8 × programowalne komputery stanu we/wy (PIO)

Właściwości produktu:

• Kompaktowy rozmiar idealny dla projektów wymagających niewielkich rozmiarów
• Dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz
• Zintegrowane złącze FPC 8PIN i możliwość adaptacji portu USB typu C
• 20 wielofunkcyjnych pinów GPIO dla elastycznego rozwoju i integracji
• Obsługa różnych interfejsów, w tym SPI, I2C, UART, ADC i PWM
• Wbudowany czujnik temperatury
• Obsługa języków programowania C/C++, MicroPython, Arduino
• Kompleksowe zestawy SDK i zasoby dla deweloperów dostępne do łatwego startu.

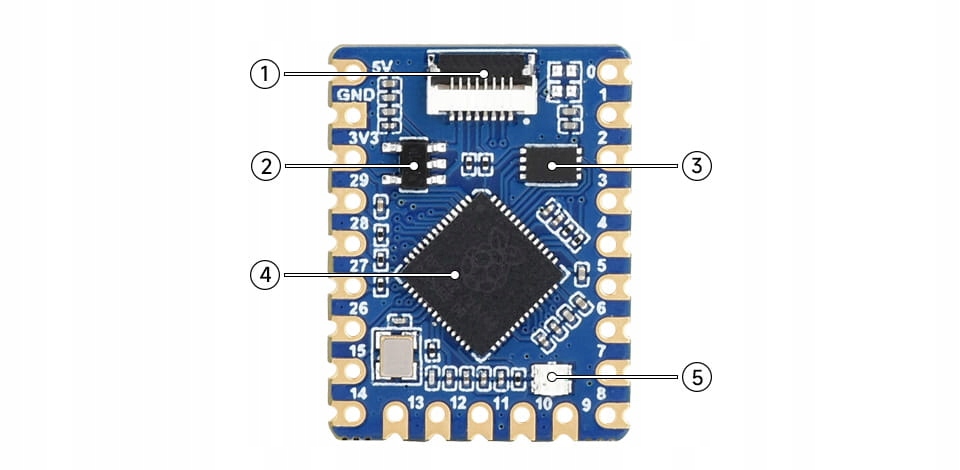

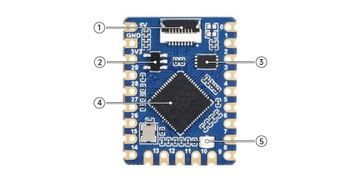

Budowa modułu:

1. Złącze FPC
2. RT9193-33
3. W25Q16JVUXIQ 2MB NOR-Flash
4. Dwurdzeniowy procesor RP2040
5. WS2812 Wskaźnik LED RGB

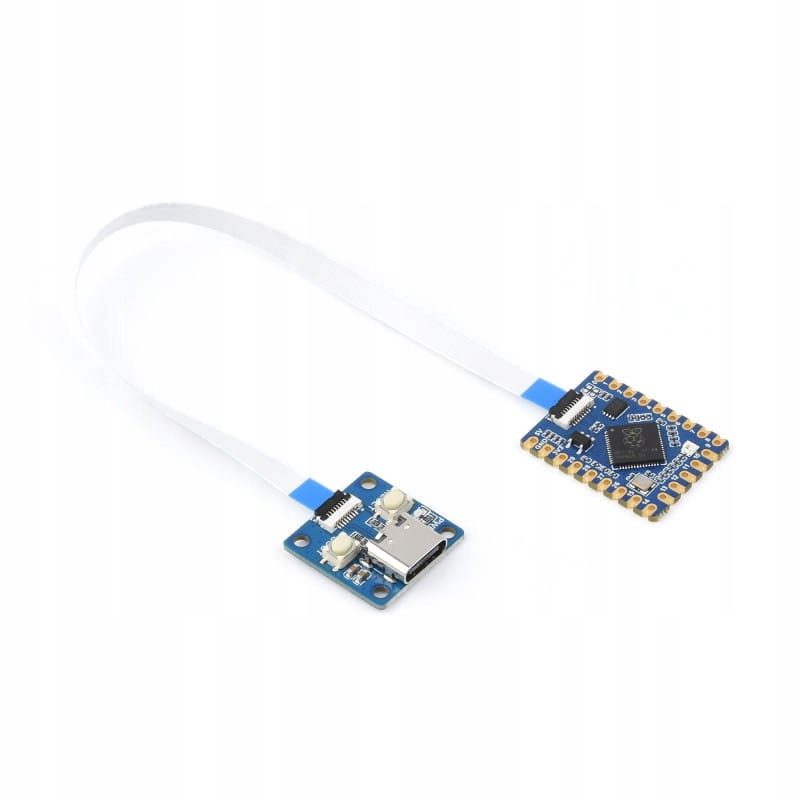

Prezentacja:

Definicja pinów:

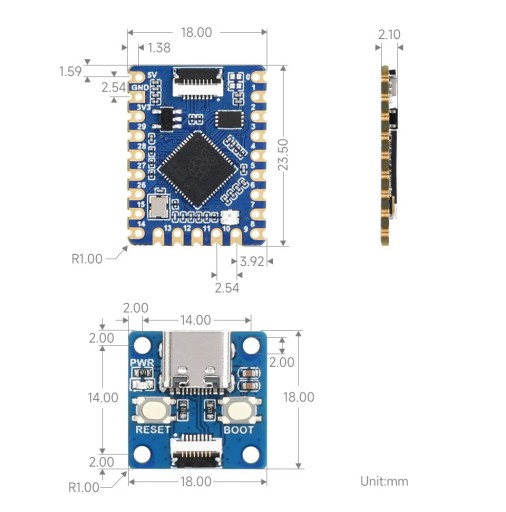

Wymiary:

Zestaw zawiera:

1. Mikrokontroler RP2040-Tiny x1
2. Adapter x1
