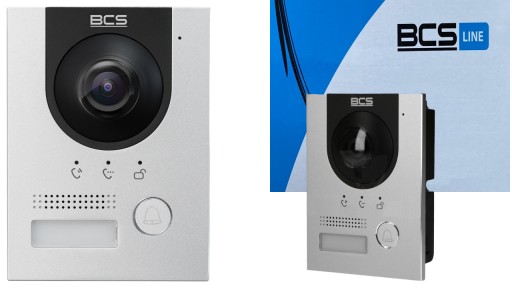

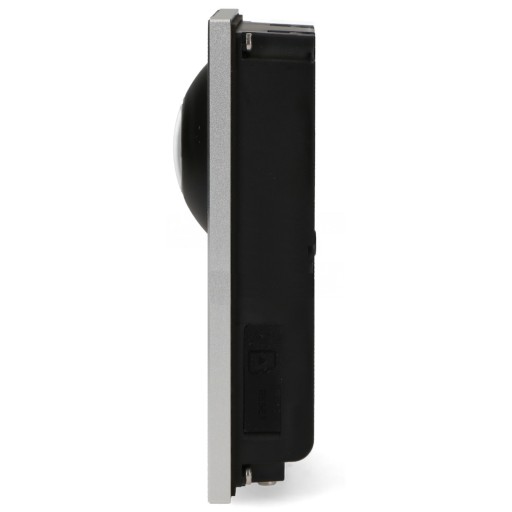

IP-ВИДЕОДОМОН BCS-PAN1702S-S панель с камерой

BCS-PAN1702S-S

BCS-PAN1702S-S

Jednorodzinny (dwusystemowy) panel zewnętrzny TCP/IP/SIP. Przeznaczony do systemów IP, lub 2-przewodowych (do wyboru). W trybie IP współpracuje ze switchami PoE, natomiast w trybie 2-przewodowym zasilanie, oraz transmisja sygnału jest realizowana za pomocą 2-przewodowej magistrali bez polaryzacji (wymaga adaptera BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815).

Panel jest kompatybilny ze wszystkimi wideomonitorami IP BCS, Wymagana jest aktualizacja firmware'u monitora do wersji SIP.

Panel domofonowy ma możliwość normalnej pracy bez konieczności podłączenia do niego monitora. Aby był możliwy zdalny podgląd z kamery oraz sterowanie elektrozaczepem i bramą poprzez aplikację w telefonie, panel musi być podłączony do internetu.

Cechy produktu

• Jednorodzinny panel zewnętrzny TCP/IP/SIP
• Przeznaczony do systemów IP, lub 2-przewodowych(do wyboru)
• W trybie IP współpracuje ze switchami LAN / PoE
• W trybie 2-przewodowym zasilanie, oraz transmisja sygnału za pomocą 2-przewodowej magistrali bez polaryzacji (wymaga adaptera BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815)
• Kompatybilny z wideomonitorami TCP/IP/SIP w wersji 4.4_SIP lub wyższej (tryb IP), w trybie 2-przewodowym współpracuje z wideomonitorami BCS-MON7600B(W)-2
• Przetwornik CMOS HD 1/2.5" low illumination
• Obiektyw fish-eye 1.9 mm
• Oświetlacz auto IR, filtr podczerwieni auto ICR, WDR 120 dB, HLC, BLC, redukcja szumów 3DNR
• Kąt widzenia kamery: 168.6° poziomo, 87.1° pionowo
• Kompresja wideo: H.264, H.265; kompresja audio: G.711U
• Protokół: IPv4, RTSP, RCP, TCP, UDP, SIP, UPnP, P2P, SNMP
• Montaż: podtynkowy lub natynkowy za pomocą dedykowanej obudowy (dostępnej osobno)
• Zarządzanie za pomocą web service
• Nagrywanie wideo na rejestratorach BCS LINE,wsparcie Onvif
• Front wykonany ze stopu aluminium

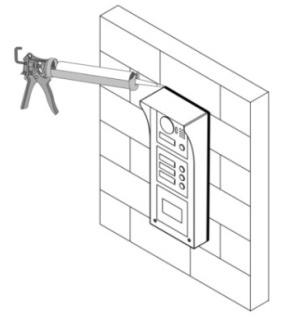

• IK07, IP65 (po wykonaniu dodatkowego uszczelnienia)
• Wyjście przekaźnikowe NO/NC/COM
• Wyjście RS485 do podłączenia dodatkowego przekaźnika
• Sieć: Ethernet 10/100 Mbps auto-adaptacyjny (systemy IP), lub wejście magistrali 2-przewodowej (systemy 2-przewodowe)
• Zasilanie w trybie IP: PoE 802.3 at/af/passive
• Zasilanie w trybie 2-przewodowym: magistrala 2-przewodowa

Specyfikacja

• Typ urządzenia: Dwusystemowy jednorodzinny panel zewnętrzny TCP/IP/SIP, może pracować w systemach IP, lub w systemach 2-przewodowych (do wyboru)
• Kompatybilność: Systemy IP: wideomonitory TCP/IP/SIP z firmware SIP v4.4 lub wyższy Systemy 2-przewodowe: wideomonitory BCS-MON7600B(W)-2, oraz adaptery BCS-ADIP-II (2-przewodowa magistrala bez polaryzacji)
• Ilość przycisków wywołania: 1 przycisk mechaniczny
• System operacyjny: Linux
• Kamera: 1/2.5" 2Mpx low illumination CMOS HD
• Obiektyw: 1.9mm fish-eye
• Kąt widzenia kamery: H: 168.6°, V: 87.1°
• Tryb sceny: Auto, dzień, noc
• Tryb wideo: BLC, HLC, WDR 120dB, redukcja szumów 3DNR, filtr podczerwieni auto ICR
• Regulacja parametrów obrazu: Tak, ręczna
• Podświetlanie kamery: Oświetlacz auto IR
• Kompresja wideo: H.264, H.265
• Rozdzielczość: 720p(1280x720) / D1(704x576/704x480) / VGA(640x480) / CIF(352x288/352x240)
• Ilość klatek: 25 kl/s
• Bitrate strumienia głównego: 256 Kbps ~ 4 Mbps
• Wejście/wyjście audio: Wbudowany mikrofon dookólny, oraz głośnik
• Kompresja audio: G.711u
• Podłączenie sieci: Systemy IP: Ethernet (RJ-45), 10/100 Base-T,    Systemy 2-przewodowe: magistrala 2-przewodowa bez polaryzacji (wymagany adapter BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815)
• Protokoły: IPv4, RTSP, RCP, TCP, UDP, SIP, UPnP, P2P, SNMP
• Nagrywanie wideo: Rejestratory BCS LINE (prywatny protokół), wsparcie Onvif
• Aplikacja mobilna: Tak, BCS Line dla iOS/Android, max 10 użytkowników (telefonów)
• Diody informacyjne: 3 diody informacyjne: wywołanie, rozmowa, otwarcie drzwi
• Klawiatura: Brak
• Czytnik zbliżeniowy: Brak
• Otwarcie Drzwi1/Drzwi2 kodem lub kartą: Brak
• Otwarcie Drzwi1 / Drzwi2 kartą: Brak
• Otwarcie Drzwi1 / Drzwi2: Za pomocą interfejsu rozmowy na wideomonitorze lub za pomocą aplikacji mobilnej, aby otwierać dodatkowe drzwi (bramę) niezbędna jest instalacja modułu przekaźnikowego BCS-MODKD2
• Wywołanie portiera: Panel może wykonywać połączenia do centrali portierskiej BCS-CP1 zamiast połączeń do wideomonitora
• Wejścia: 1x przycisk wyjścia (DOOR_BUTTON + GND);  1x wejście zasilania (2wires-GND; 2wires-48V) - wejście 2-przewodowej magistrali (brak polaryzacji, transmisja danych i zasilanie, tylko dla systemów 2-przewodowych) opartej o zasilanie 48V DC (wymagany adapter BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815);     1x kontaktron (DOOR_FB + GND), sygnalizacja otwartych drzwi na widemonitorze;     1x sabotaż;     1x Ethernet 10/100 Mbps auto (RJ45) - wejście PoE (tylko dla systemów IP)
• Wyjścia: 1x wyjście przekaźnikowe; max obciążenie 24VDC 2A (DOOR_NO, DOOR_COM, DOOR_NC);    1x RS485 (RS485_A, RS485_B), do podłączenia modułu BCS-MODKD2;     1x wyjście alarm (ALARM_COM, ALARM_NO) - do przyszłych zastosowań;     1x wyjście 12V (12V_OUT), max 100mA, tylko zasilanie czujnika - do przyszłych zastosowań (nie należy używać wyjścia do innych celów);    Zarówno w trybie IP, jak i 2-przewodowym niezbędne jest doprowadzenie dodatkowego zasilania 12V DC do zasilania elektrozaczepu.
• Zasilanie: Systemy IP: PoE (802.3af/af/passive);   Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II, wraz z zasilaczem BCS-ZA4815
• Pobór mocy: Max 12W
• Warunki pracy: -30°C ~ +60°C, 10% RH - 90% RH
• Materiał wykonania: Stop aluminium, plastik

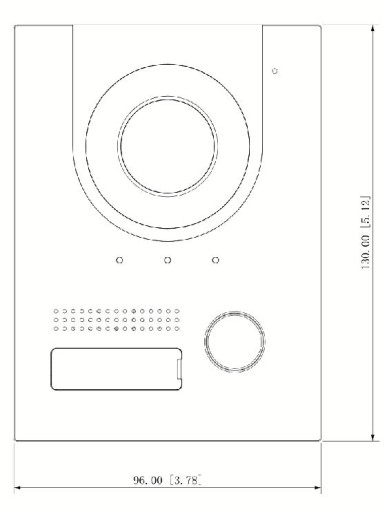

• Wymiary: 130x96x28.5mm
• Montaż: Podtynkowy lub natynkowy za pomocą dodatkowej obudowy
• Akcesoria (dostępne osobno): BCS-PP17 obudowa do montażu podtynkowego;   BCS-PN17 obudowa do montażu natynkowego;  BCS-PN17-II obudowa do montażu natynkowego z daszkiem

Kupując tutaj ten produkt otrzymasz:

• oryginalny produkt marki BCS
• błyskawicznie odbierzesz zakupione urządzenie
• pełne wsparcie podczas doboru i uruchomienia
• Jeżeli masz watpliwosci, chętnie doradzimy i pomożemy

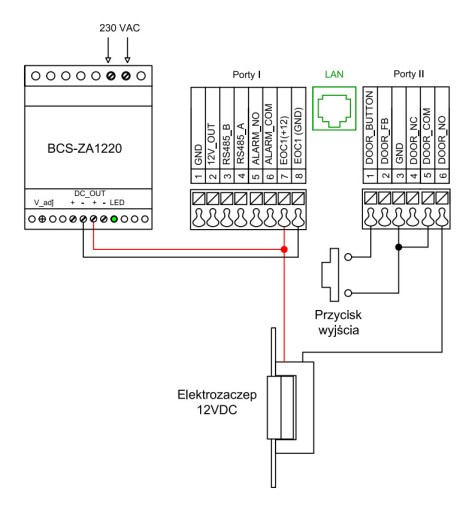

Schemat podłączenia elektrozaczepu 12V DC, panel zasilany z zasilacza 12V DC

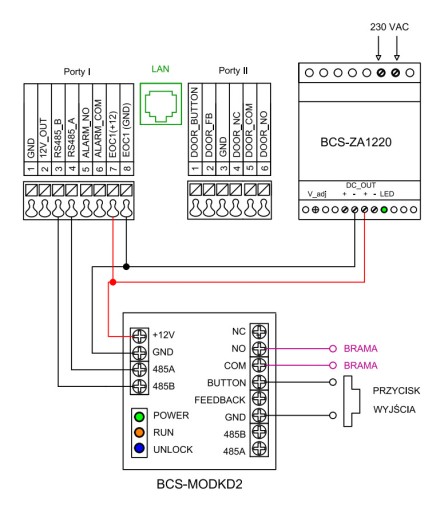

Schemat podłączenia mechanizmu bramy za pomocą modułu BCS-MODKD2, panel zasilany z zasilacza 12V DC

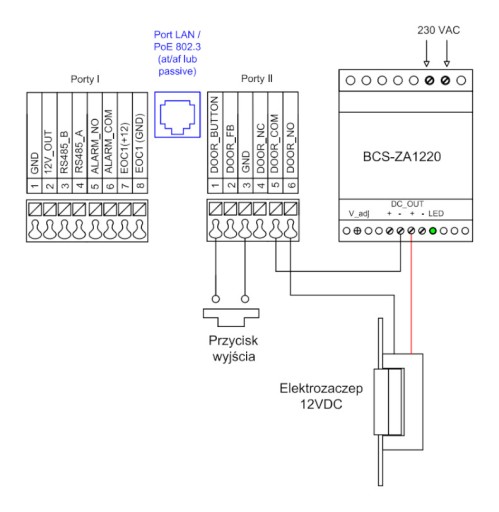

Schemat podłączenia elektrozaczepu 12V DC, panel zasilany z PoE

Schemat podłączenia mechanizmu bramy za pomocą modułu BCS-MODKD2, panel zasilany z PoE
