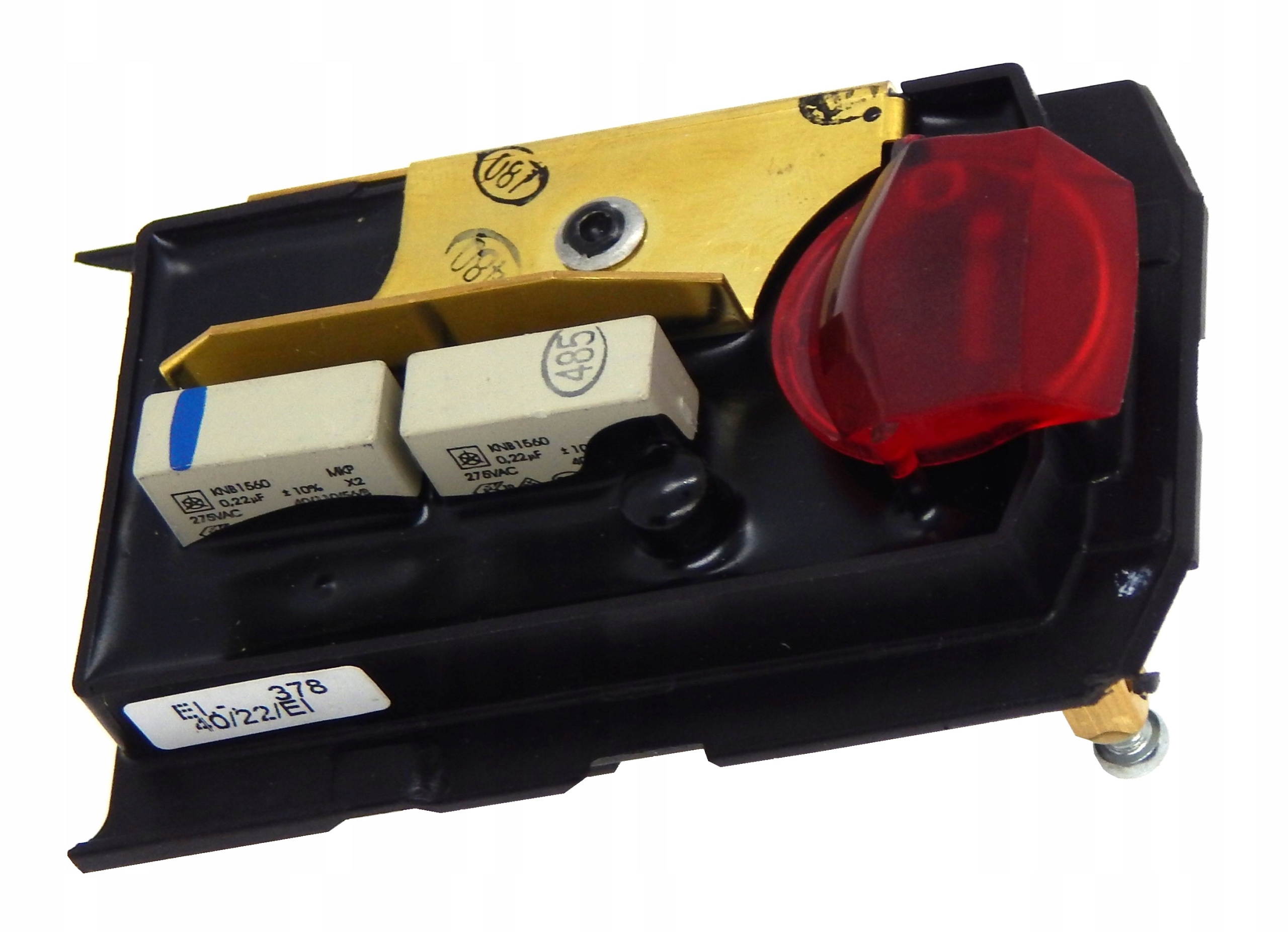

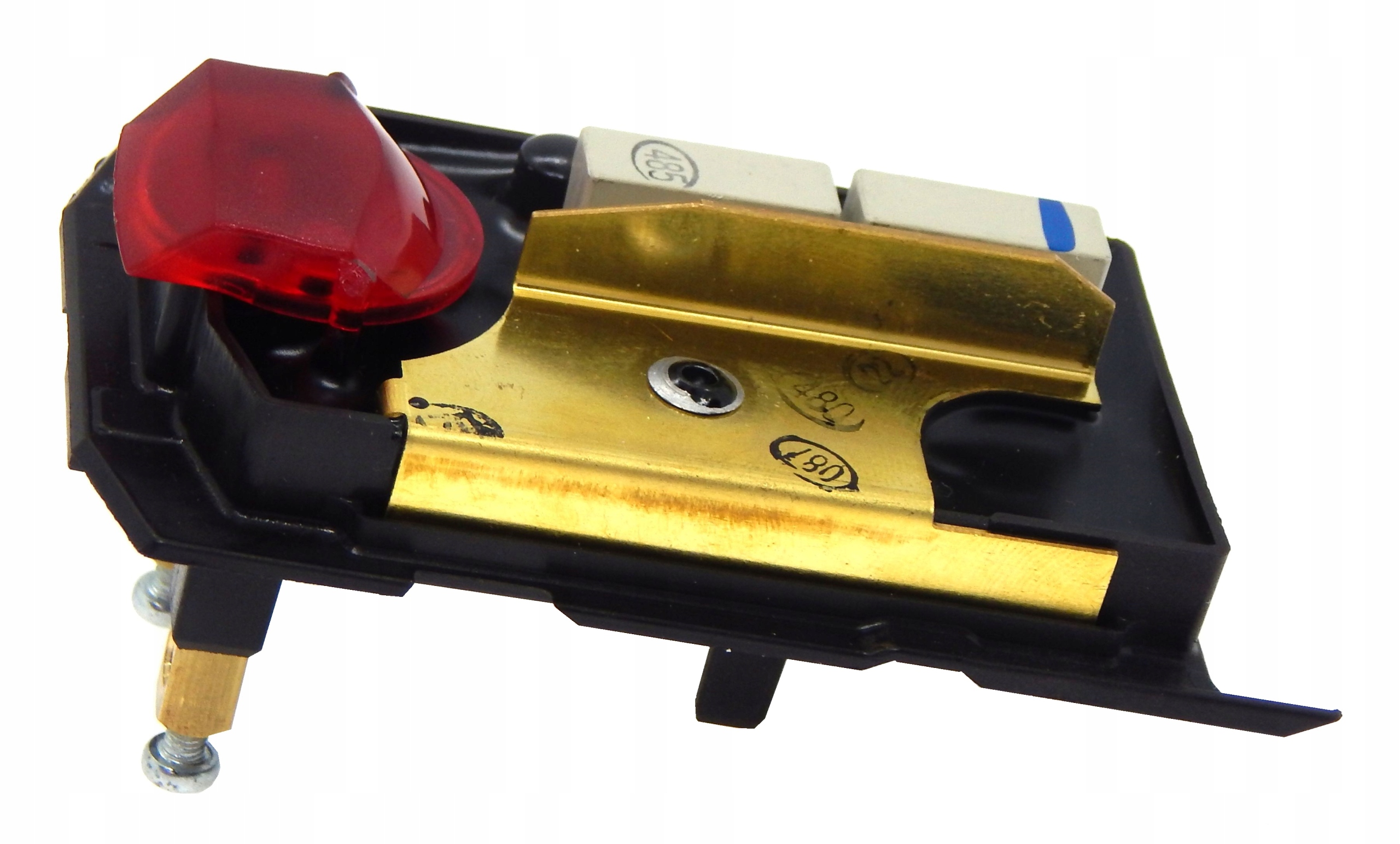

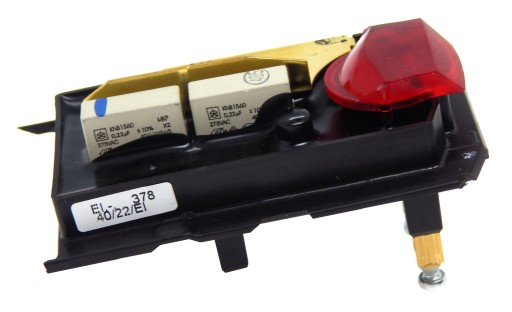

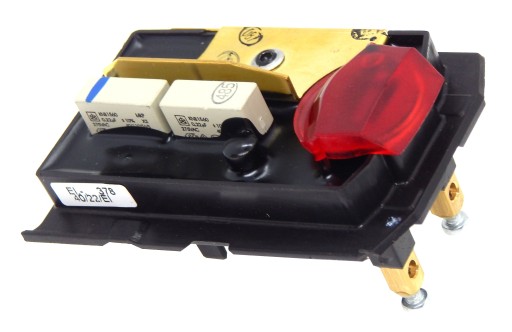

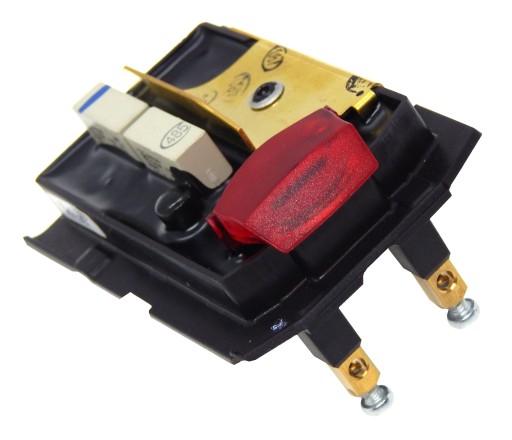

Электроника Metabo для быстрой шлифовальной машины WE 15-150

* Metabo elektronika 230V 50/60Hz do szlifierki kątowej WE 15-125

nowa oryginalna

( moduł elektroniki / regulator obrotów )

• Producent: Metabo
• Kod producenta: 343083780
• Pozycja na schemacie: nr 10 - WE 15-125 (00448001)

Zastosowanie

szlifierka kątowa :

• WE 15-125 HD (00465000)
• WE 15-125 HD (00465001)
• WE 15-125 HD (00465180)
• WE 15-125 HD (00465181)
• WE 15-125 Quick (00448000)
• WE 15-125 Quick (00448001)
• WE 15-125 Quick (00448180)
• WE 15-125 Quick (00448181)
• WE 15-125 Quick (00448190)
• WE 15-125 Quick (00448191)
• WE 15-125 Quick (00448381)
• WE 15-125 S IK (21030000)
• WE 15-125 S IK (21030001)
• WEA 15-125 Quick (00492000)
• WEA 15-125 Quick (00492001)
• WEA 15-125 Quick IK (21066000)
• WEA 15-125 KWM IK (21031000)
• WEA 15-125 KWM IK (21031001)
• WE 15-150 Quick (00464000)
• WE 15-150 Quick (00464001)
• WEA 15-150 Quick (00493000)
• WEA 15-150 Quick (00493001)

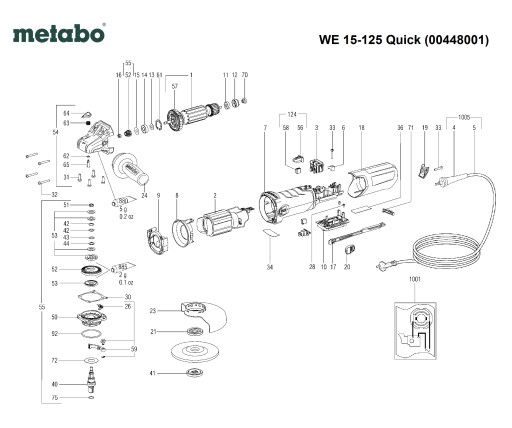

Spis części do WE 15-125 (00448001)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 310010990  WIRNIK Kompl., 230V

2; 1; 311012180  STOJAN ZE STOJANEM,230 V

3; 1; 343410290  WYŁĄCZNIK 2-polowa

4; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

5; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

6; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

7; 1; 315013520  OBUDOWA SILNIKA DWUCZĘŚCIOWA

8; 1; 339151180  PODKŁADKA

9; 1; 339151200  PODKŁADKA

10; 1; 343083780  MODUL ELEKTRONIKI,230V 50/60Hz

11; 1; 143115690  ŁOŻYSKO KULKOWE,6x19x6

12; 1; 344097870  TULEJKA GUMOWA

13; 1; 339133060  PODKŁADKA,8,05x17x0,4

14; 1; 143115700  ŁOŻYSKO KULKOWE,8x22x7

15; 1; 339006390  PODKŁADKA,7,05x19,5x0,2

16; 1; 341100940  NAKRĘTKA 6 - KĄTNA

17; 1; 343433070  PRZESUWKA

18; 1; 343433030  OSŁONA 2 CZĘŚCIOWA

19; 1; 343433100  ZAŚLEPKA

20; 1; 343437100  SUWAK WYŁĄCZNIKA

21; 1; 341031160  KOŁNIERZ DOCISKOWY

23; 1; 339204500  OSŁONA,D125

24; 1; 314000970  RĘKOJEŚĆ ANTYWIBRACYJNA,M 8

26; 1; 342022490  SPRĘŻYNA

28; 2; 141121430  ŚRUBA

30; 1; 339012430  USZCZELNIENIE

31; 4; 141121640  WKRĘT DIN 7500

32; 4; 141116980  BLACHOWKRĘT SOCZEWKOWY

33; 2; 141117060  BLACHOWKRĘT SOCZEWKOWY

34; 1; 338060190  TABLICZKA ZNAMIONOWA

36; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

40; 1; 341604420  WRZECIONO ŚCIERNICY M14

41; 1; 316055350  NAKRĘTKA Kompl.,M14

42; 2; 141151120  PODKŁADKA 10,2 X 14,8X 0,2

43; 1; 141152300  PODKŁADKA 10,2 X 14,8X 0,1

44; 1; 141153920  PODKŁADKA 10,2 X 14,8X 0,5

50; 1 ;343433280  KOŁNIERZ Kompl.

51; 1; 341102460  PODKŁADKA

52; 1; 316054980  PRZEKŁADNIA ZĘBATA Z ZĘBNIK

53; 1; 316055080  ZESTAW TARCZ CIERNYCH Kompl.

54; 1; 316055100  OBUDOWA PRZEKŁADNI Kompl.

55; 1; 316054260  SPRZĘGŁO PRZECIĄŻENIOWE Z ZĘBNIKIEM

56; 1; 316065420  WYMIANA SZCZOTKOTRZYMACZY SZT.

57; 1; 316054850  WENTYLATOR ZE KOSZ PRZECIWPYŁOWY

58; 1; 316065450  SZCZOTKA (ODŁĄCZALNA) WYŁĄCZANA

59; 1; 316066040  DŹWIGNIA ZACISKU Kompl.

61; 1; 141156650  PIERŚCIEŃ SEEGERA

62; 1; 143196000  O - RING

63; 1; 342003390  SPRĘŻYNA

64; 1; 343433130  PRZYCISK ŻÓŁTY

65; 1; 341515640  BOLEC

70; 1; 343433060  TACHOMETR

71; 1; 343433090  DŹWIGNIA WAHADŁOWA

72; 1; 339007800  PODKŁADKA

75; 1; 143192490  O - RING

92; 1; 143195640  O - RING

124; 1; 316067170  Kohlebuerste m.Kohlehalter Set 230V

880; 1; 344130920  SMAR 1 G

885; 1; 344130560  SMAR SF 011 50Gr 1,8oz

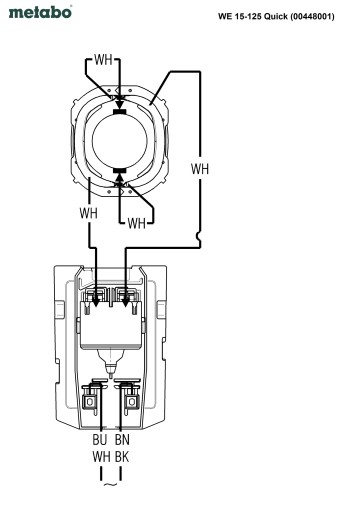

1001; 1; 338505780  SCHEMAT OKABLOWANIA

1005; 1; 316067320  PRZEWÓD ZE PRZELOTKA
