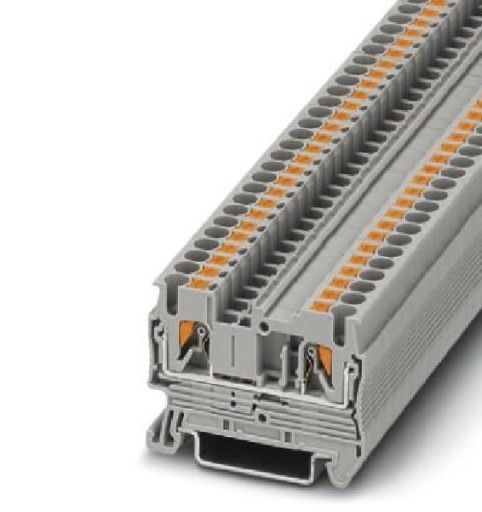

Разъем ПТ 2,5 3209510

Złączka PT 2,5

Kategoria Złączki szeregowe

Producent :  Phoenix contact

Szerokość 5,2 mm szer. pokrywy 2,2 mm Długość 48,5 mm Wysokość 35,3 mm wysokość NS 35/7,5 36,5 mm wysokość NS 35/15 44 mm

Znamionowe napięcie udarowe 8 kV Stopień zabrudzenia 3 Kategoria przepięciowa III Grupa materiału izolacyjnego I Maksymalna utrata mocy w warunkach znamionowych 0,77 W Maksymalny prąd obciążenia 28 A (przy przekroju poprzecznym przewodu 4 mm2) Prąd znamionowy IN 24 A (w przypadku 2,5 mm2) Napięcie znamionowe UN 800 V Otw. ściana bocz. tak Specyfikacja pomiarowa zabezpieczenia przed dotykiem DIN EN 50274 (VDE 0660-514):2002-11 Zabezpieczenie przed dotykiem dłonią zagwarantowany Zabezpieczenie przed wtykaniem palców zagwarantowany Wynik - próba napięciem udarowym Badanie zakończone wynikiem pozytywnym Próba napięciem udarowym, wartość zadana 9,8 kV Wynik próby zmiennego napięcia wytrzymywanego Badanie zakończone wynikiem pozytywnym Napięcie przemienne wytrzymywane, wartość zadana 2 kV Wynik badania wytrzymałości mechanicznej zacisków (5-krotne podłączenie przewodu) Badanie zakończone wynikiem pozytywnym Wynik testu zginania Badanie zakończone wynikiem pozytywnym Kontrola zginania, prędkość obrotów 10 U/min Kontrola gięcia obroty 135 Kontrola gięcia przekrój przewodu/masa 0,14 mm2 / 0,2 kg 2,5 mm2 / 0,7 kg 4 mm2 / 0,9 kg Wynik badania rozciągliwości Badanie zakończone wynikiem pozytywnym Kontrola rozciągliwości, przekrój przewodu 0,14 mm2 Siła ciągnąca wartość zadana 10 N Kontrola rozciągliwości, przekrój przewodu 2,5 mm2 Siła ciągnąca wartość zadana 50 N Kontrola rozciągliwości, przekrój przewodu 4 mm2 Siła ciągnąca wartość zadana 60 N Wynik badania osadzenia na nakładce mocującej Badanie zakończone wynikiem pozytywnym Mocne osadzenie na nakładce mocującej NS 35/7,5 Wartość zadana 1 N Wynik badania spadku napięcia Badanie zakończone wynikiem pozytywnym Wymagany spadek napięcia 2 3,2 mV Wynik badania nagrzewania Badanie zakończone wynikiem pozytywnym Wynik odporności zwarciowej Badanie zakończone wynikiem pozytywnym Kontrola odporności na zwarcia, przekrój przewodu 2,5 mm2 Prąd krótkotrwały 0,3 kA Kontrola odporności na zwarcia, przekrój przewodu 4 mm2 Prąd krótkotrwały 0,48 kA Wynik próby starzenia Badanie zakończone wynikiem pozytywnym Kontrola starzenia dla bezśrubowych zacisków szeregowych, cykle temperatury 192 Wynik próby termicznej Badanie zakończone wynikiem pozytywnym Potwierdzenie cech termicznych (zapłon iglicy), czas oddziaływania 30 s Wynik pomiaru wahania, szumy szerokopasmowe Badanie zakończone wynikiem pozytywnym Specyfikacja pomiarowa wahania, szumy szerokopasmowe DIN EN 50155 (VDE 0115-200):2008-03 Zakres pomiaru Badanie trwałości kategoria 2, na wózku Częstotliwość pomiaru f1 = 5 Hz do f2 = 250 Hz Poziom ASD 6,12 (m/s2)2/Hz Przyspieszenie 3,12 g Czas pomiaru dla osi 5 h Kierunki pomiaru Oś X, Y i Z Wynik pomiaru wstrząsów Badanie zakończone wynikiem pozytywnym Specyfikacja pomiarowa pomiar wstrząsów DIN EN 50155 (VDE 0115-200):2008-03 Rodzaj wstrząsów Półsinusioda Przyspieszenie 30g Czas trwania wstrząsów 18 ms Ilość wstrząsów w każdym kierunku 3 Kierunki pomiaru Oś X, Y i Z (dod. i uj.) Względny wskaźnik temperatury izolacji (Elec., UL 746 B) 130 °C Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) 125 °C Statyczne zastosowanie materiału izolacyjnego w zimnie -60 °C Klasa palności materiałów do pojazdów szynowych (DIN 5510-2) Badanie zakończone wynikiem pozytywnym Metody badania płomieniem probierczym (DIN EN 60695-11-10) V0 Pomiar indeksu tlenowego (DIN EN ISO 4589-2) >32 % NF F16-101, NF F10-102 klasa I 2 NF F16-101, NF F10-102 klasa F 2 Palność powierzchni NFPA 130 (ASTM E 162) wynik pozytywny Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662) wynik pozytywny Toksyczność gazów spalinowych NFPA 130 (SMP 800C) wynik pozytywny Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354) 27,5 MJ/kg Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22 HL 1 - HL 3 Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23 HL 1 - HL 3 Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24 HL 1 - HL 3 Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26 HL 1 - HL 3
