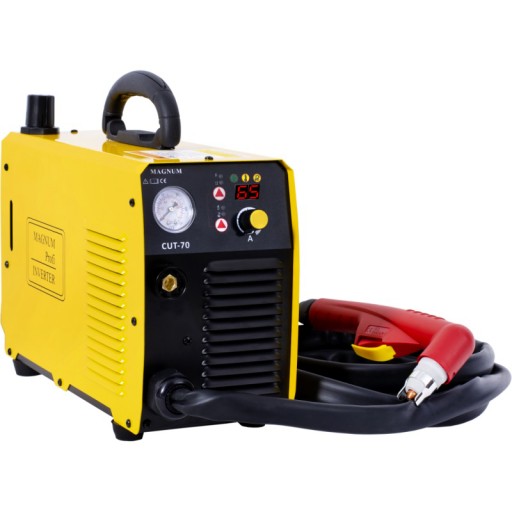

PLAZMA DO CIĘCIA METALI MAGNUM CUT 70 400V PLAZMA

MAGNUM CUT 70 - PROFESJONALNA PRZECINARKA PLAZMOWA ❗❗

ZNANA I CENIONA MARKA - MAGNUM ❗❗

❗❗ IGBT ❗❗ 400V ❗❗ 2T/4T ❗❗

Przecinarka plazmowa marki MAGNUM CUT-70 przeznaczone jest do ręcznego cięcia plazmą powietrzną elementów przewodzących prąd elektryczny, wykonanych ze:

• stali węglowych i stopowych,
• aluminium i jego stopów,
• mosiądzu,
• miedzi
• żeliwa.

Urządzenie wyposażone jest w palnik umożliwiający cięcie w miejscach trudno dostępnych i we wszystkich możliwych pozycjach.

W model CUT-70 znajduje się wbudowany filtro-reduktor służący do regulacji ciśnienia na wylocie z uchwytu plazmowego. Filtro-reduktor wyposażony jest w auto-spust kondensatu, którego wylot znajduje się pod spodem urządzenia.

Przecinarka może być zastosowana do prac

• warsztatowych,
• remontowych,
• cięcia złomu.

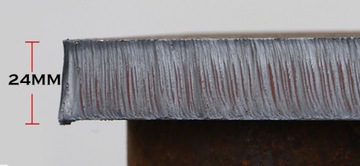

Dzięki wykorzystaniu nowoczesnych technologii, udało  się uzyskać lekkie i niewielkie źródło o mocy 65A, którego maksymalna grubość cięcia zwykłej stali konstrukcyjnej wynosi :

• oddzielające: 24 mm.
• rozdzielające: 22 mm.
• jakościowe max: 17 mm.

W przypadku twardych metali np. stopowych zakres cięcia będzie mniejszy a przy materiałach miękkich jak np. aluminium większy.

ZALETY CIĘCIA PLAZMĄ:

✔️Wysoka prędkości cięcia (cięcie bez podgrzewania), szybkie przebijanie - 5 do 7 razy szybciej niż w wypadku cięcia tlenowo-gazowego.

✔️Wąska strefa wpływu cięcia - stosunkowo niewielki wpływ temperatury na cały materiał dzięki dużym prędkościom i silnie skoncentrowanemu działaniu ciepła.

✔️Dobra jakość powierzchni i niewielka szczelina cięcia, możliwość cięcia bez nadpalania materiałów cienkich.

✔️Szeroki zakres cięcia do 24mm.

✔️Łatwa automatyzacja procesu cięcia.

☀️Urządzenie charakteryzuje się dużą sprawnością 65A/60%.☀️

ZALETY I FUNKCJE PRZECINARKI PLAZMOWEJ:

✔ TECHNOLOGIA INWERTOROWA IGBT - ang. Insulated Gate Bipolar Transistor - to  nowoczesna technologia oparta na tranzystorach bipolarnych z izolowaną bramką. Łączy w sobie łatwość sterowania tranzystorów polowych z wysokim napięciem przebicia i szybkością przełączania tranzystorów bipolarnych. Zastosowanie technologii IGBT ma wpływ na znaczne wydłużenie niezawodnej pracy urządzeń spawalniczych.

✔ ŁATWOŚĆ W UŻYTKOWANIU - przecinarka jest wyposażona w prosty w obsłudze panel sterujący oraz duży czytelny wyświetlacz .

✔ DWUTAKT 2T - wciśnięcie przycisku inicjuje łuk plazmowy, zwolnienie przycisku wyłącza łuk i kończy proces cięcia.

✔ CZTEROTAKT 4T - wciśniecie i zwolnienie przycisku uchwytu inicjuje łuk plazmowy, ponowne wciśnięcie i zwolnienie przycisku kończy proces cięcia.

✔ MOBILNOŚĆ URZĄDZENIA - dzięki niewielkiej wadze urządzenia i  rączce transportowej umożliwia pracę w trudnodostępnych miejscach.

NA PANELU STEROWANIA ZNAJDUJĘ SIĘ:

• Wskaźnik ciśnienia.
• Kontrolka sygnalizacyjna - świeci sie: tryb ciecia normalny, pulsuje: tryb ciecia materiałów ażurowych.
• Kontrolka sygnalizacyjna - testowy wypływ gazu.
• Przycisk wyboru - 2T lub 4T.
• Kontrolka sygnalizacyjna - 4T.
• Kontrolka sygnalizacyjna - 2T.
• Kontrolka sygnalizacyjna - zasilania.
• Kontrolka sygnalizacyjna - przegrzania.
• Kontrolka sygnalizacyjna - problem z uchwytem.
• Wyświetlacz prądu cięcia w amperach.
• Pokrętło regulacji prądu cięcia.
• Przycisk wyboru trybu - praca lub test gazu.

NOWOCZESNA TECHNOLOGIA

Urządzenie MAGNUM CUT 70 zostało zbudowane w oparciu o najnowszą technologię wykorzystującą tranzystory IGBT, co przekłada się na zmniejszenie zakłóceń elektromagnetycznych, małe straty mocy, zwiększenie wydajności i niezawodności źródła prądu oraz zmniejszenie zużycia energii. Przecinarka wyposażona jest w przeciążeniowe zabezpieczenie termiczne. Jej zaletą jest niska masa oraz płynna regulacja prądu cięcia zapewniająca wysoką jakość cięcia materiału.

STEROWANIE PRZECINARKĄ:

⭐ 2T – tryb dwutaktu. W trybie tym należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk i kontynuować cięcie z wciśniętym przyciskiem. Aby zakończyć cięcie należy zwolnić przycisk w rękojeści.

⭐ 4T – tryb czterotaktu. W tym trybie należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk, zwolnić przycisk i prowadzić cięcie ze zwolnionym przyciskiem, Aby zakończyć cięcie należy ponownie wcisnąć przycisk.

⭐ TEST – tryb ten służy do sprawdzenie prawidłowości działania instalacji powietrznej oraz jej czyszczenia. Rozpoczynając pracę urządzenia po jego nocnym postoju należy przedmuchać przez około 30 sekund uchwyt plazmowy przecinarki w trybie TEST w celu usunięcia skroplin z obwodu. Proces ten wydłuży czas pracy części eksploatacyjnych oraz ułatwi rozruch przecinarki.

⭐TRYB PRACY

➖➖➖➖➖➖➖➖➖➖➖➖➖➖

UCHWYT PLAZMOWY

Uchwyt PT-80 to doskonałe połączenie jakości i prostoty wykonania. Zaprojektowane przede wszystkim z myślą o łatwej obsłudze i wygodnej pracy z uchwytem. Elastyczny i lekki pakiet przewodów oraz ergonomiczna rękojeść zapewniają odpowiedni komfort pracy.

Zalety uchwytu PT-80:

1. wysoka jakość i prostota obsługi
2. solidne wykonanie
3. zgodność ze światowymi standardam

DANE TECHNICZNE:

• Typ uchwytu: PT-80
• Obciążalność prądowa: 100 [A]
• Cykl pracy: 60 [%]
• Ciśnienie powietrza : 3.5 - 5 [bar]
• Przepływ powietrza: 120 [l/min]
• Chłodzenie: powietrzem
• Długość: 6 [m]

➖➖➖➖➖➖➖➖➖➖➖➖➖➖

DANE TECHNICZNE:

• Prąd cięcia: 20 - 65 A,
• Sprawność: 60%,
• Zasilanie: 400 V / 50 Hz,
• Zabezpieczenie zasilania: 16 A /C
• Pobór mocy max: 10,5Kw
• Przybliżona grubość cięcia dla stali konstrukcyjnej: rozdzielające max. 22mm, jakościowe max, 17mm,
• Zajarzenie łuku: dotykowe z pilotem,
• Wymagane ciśnienie powietrza: 5bar,
• Pobór powietrza: 160 l/min.,
• Zabezpieczenie obudowy: IP21S,
• Chłodzenie: Powietrzem - wentylator,
• Napięcie biegu jałowego: 350V,
• Waga netto: 19kg.

KUPUJĄC U NAS OTRZYMUJESZ:

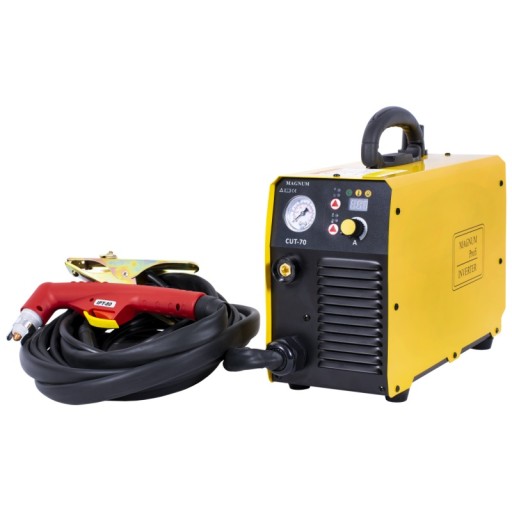

• Przecinarka MAGNUM CUT 70
• Uchwyt plazmowy zamontowanym IPT-80 (PT-80) - 6M
• Przewód masowy - 3 m,
• Instrukcja obsługi w języku polskim,
• Karta gwarancyjna
• Wbudowany filtro-reduktor
• Wężyk gazowy
• Opaski wężyka gazu - 2 szt.

ZESTAW 5
