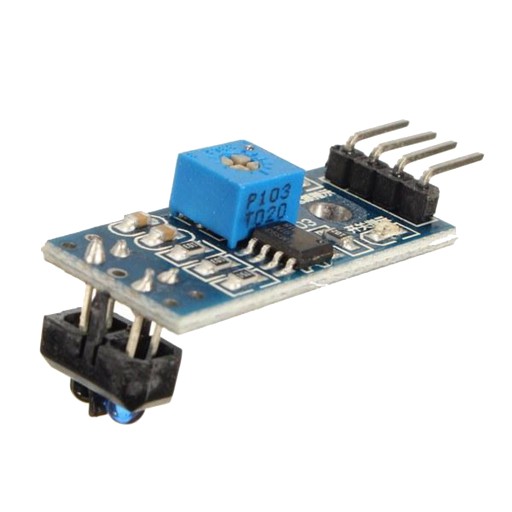

Комплекты для самостоятельной сборки TCRT x вторичный модуль

Odbicie w podczerwieni Przełączanie na podczerwień Moduł czujnika śledzenia linii przeszkód

Opis:

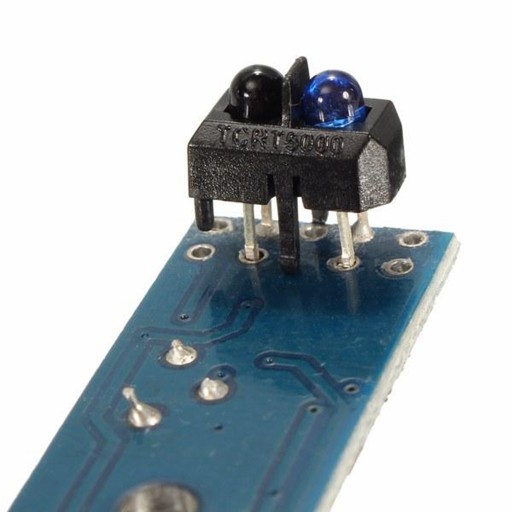

Zastosuj czujnik odbicia podczerwieni TCRT5000

Odległość wykrywania: 1 mm ~ 8 mm, odległość ogniskowania wynosi 2,5 mm

Wyjście komparatora, czysty sygnał, dobry kształt fali, duża zdolność prowadzenia, ponad 15mA.

Regulowana czułość za pomocą wieloobrotowego regulowanego precyzyjnego potencjometru

otwór ułatwiający instalację, napięcie robocze 3,3 V-5 V

Specyfikacja:

Materiał:

Próbkowanie danych watomierza

Wykrywanie papieru w niszczarce faksu

Wykrywanie przeszkód

Wykrywanie linii czarno-białej

Forma wyjściowa: cyfrowe wyjście przełączające (0 i 1)

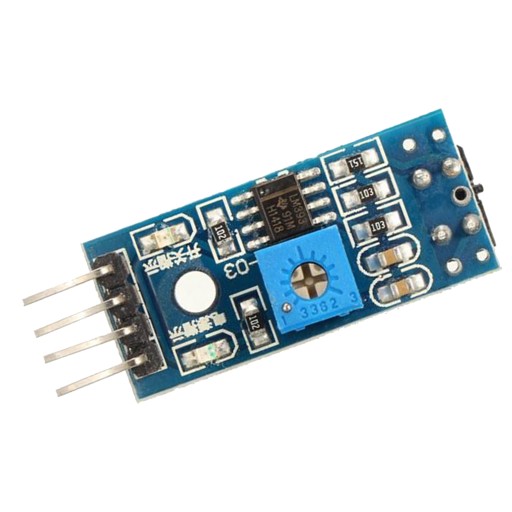

Mały rozmiar płytki PCB: 3.2cm x 1.4cm/1.26x0.55 cala

Użyj szerokonapięciowego komparatora LM393

Wprowadzenie funkcji modułu: emitowanie podczerwieni przez czujnik TCRT5000 stale emituje podczerwień. Gdy emitowana podczerwień nie jest odbijana ani odbijana, ale intensywność nie jest wystarczająca, fototranzystor jest zawsze wyłączony, a wyjściowy koniec modułu jest niski. Płaski, wskazujący, że jest zawsze wyłączony; gdy wykryty obiekt pojawi się w zakresie wykrywania, światło podczerwone jest odbijane z powrotem, a intensywność jest wystarczająco duża, fototranzystor jest nasycony, a moc wyjściowa modułu jest wysoka, co wskazuje, że jest oświetlony. Schemat obwodu różnica napięcia czujnika, gdy odbiera różne odbicia, jest to sygnał analogowy, DO to wyjście sygnału cyfrowego

Paczka zawiera:

1 szt. Odbicie w podczerwieni przełączanie na podczerwień moduł czujnika śledzenia linii przeszkód
