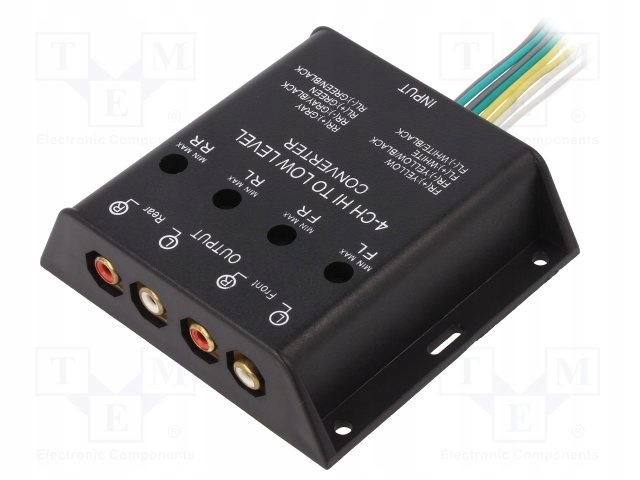

Конвертер аудиосигнала 4 канала RCA -> без RCA

NR MAG 0590

KONWERTER POZIOMU SYGNAŁU AUDIO

Adapter - umożliwiający podłączenie wzmacniacza do radia samochodowego bez wyjścia typu cinch / RCA

• Konwerter gwarantuje wysokiej jakości sygnał wyjściowy. Wyjątkowo wytrzymała, odporna na przegrzewanie się obudowa.
• (Wyjście wysokiej częstotliwości=wyjście głośnikowe)
• (Wyjście niskiej czestotliwości=wyjście wzmacniacza)

Dane techniczne:

• Proporcje transmisji od 3.6:1 V(we) max 14V Pasuje do radioodbiorników o mocy wyjściowej: max 40W(muzycznej) na jeden kanał min 5W(muzycznej) na jeden kanał
• Podłączenie: Wejście 4 luźne przewody
• Wyjście 2 wejścia RCA pozłacane

MONTAŻ:

• Ustawić pokrętła potencjometrów na min.

Podłączyć przewody

• - zielony przewód do lewego głośnika +
• - brązowy przewód do lewego głośnika -
• - szary przewód do prawego głośnika +
• - czarny przewód do prawego głośnika -

Włączyć radio podając na przewody sygnał zewnętrzny

Wyregulować potencjometrami odpowiednią wartość sygnału .
