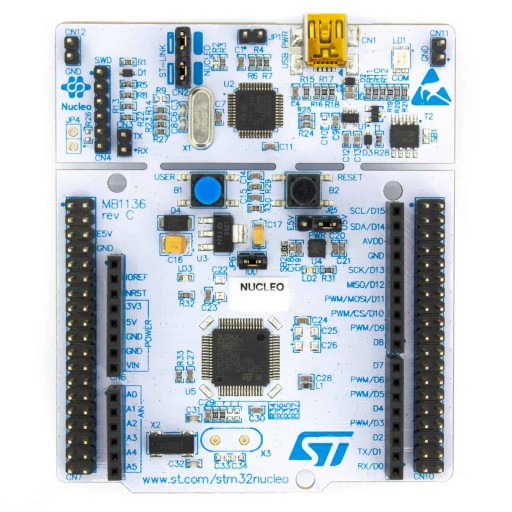

STM32 NUCLEO-F103RB STM32F103RBT6 ARM Cortex-M3

STM32 NUCLEO-F103RB STM32F103RBT6 ARM Cortex-M3

Specyfikacja płytki NUCLEO-F103RB

• Mikrokontroler STM32F103RBT6
• Rdzeń: Cortex-M3
• Maksymalne taktowanie: 72 MHz
• Pamięć Flash: 128 kB
• Pamięć SRAM: 20 kB
• DMA: 7 kanałów
• Interfejsy
• 1 x CAN
• 2 x I²C
• 2 x SPI
• 3 x UART / USART
• 1 x USB
• 2 x ADC 12 bit
• Timery
• 3 x 16 bit (4 kanały)
• 1 x 16 bit (motor control)
• 1 x RTC
• 1 x SysTick
• 2 x Watchdog
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze mini USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z mini USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
