Радиомотор для наружных рольставней PORTOS Fi 60мм 20 Нм с дистанционным управлением РАДИО

✅✅✅ SILNIK NAPĘD RADIOWY NA PILOT DO ROLET ZEWNĘTRZNYCH PORTOS Fi 60mm 20 Nm ✅✅✅

⚡️SILNIK RADIOWY / NA PILOT DO ROLET ZEWNĘTRZNCH fi 60 / 20 Nm⚡️

Silnik radiowy PORTOS to jednofazowy, asynchroniczny napęd do rolet okiennych sterowany radiowo (PILOTEM) pracujący na częstotliwości 433 MHz. Silnik wyposażonych został w mikrowyłącznik, który umożliwia programowanie silnika bez wyłączania prądu.

⭐️SKŁAD ZESTAWU ZAWIERA:⭐️

✅zabezpieczenie przed przegrzaniem,

✅blacha mocująca,

✅zbierak, adapter,

✅instrukcja podłączenia,

✅zatyczki,

✅kluczyk do regulacji silnika.

✅Mikrowłącznik

⭐️WŁAŚCIWOŚCI NAPĘDU:⭐️

✅Producent: Portos

✅Model: S-60/20 RM, sterowanie radiowe

✅Mechaniczny układ krańcowy

✅Długość całkowita napędu: 595 mm

✅Nominalny moment obrotowy (Nm) : 20

✅Nominalna prędkość (obr/min): 15

✅Napięcie znamionowe: 230V

✅Pobór mocy: 145 W

✅Częstotliwość : 50 Hz

✅Natężenie: 1,64A

✅Czas działania (min) : 4

✅Długość przewodu zasilającego (m) : 2

✅Stopień ochrony : IP44

✅Zabezpieczenie przed przegrzaniem

⭐️PODŁĄCZENIE:⭐️

Napęd wyposażony w trójżyłowy przewód o długości

około 2 m, który jest wyprowadzony na zewnątrz rolety.

❇️przewód koloru zielono-żółtego służy jako uziemienie

❇️przewód koloru niebieskiego stanowi zero (N)

❇️przewód koloru brązowego – faza

Programowanie silników radiowych przeprowadzić zgodnie

z instrukcją dołączoną do pilota.

✅Regulacja pozycji krańcowych✅

Regulację wyłączników krańcowych należy przeprowadzić gdy silnik jest zimny. Regulacja końcówek wymaga kilkukrotnego uruchomienia silnika, który w czasie pracy ulega nagrzaniu. Silnik rurowy posiada wyłącznik termiczny, który powoduje przerwanie pracy silnika po osiągnięciu określonej temperatury. Czas ciągłej pracy silnika wynosi ok. 4 minut. Po tym czasie silnik może się wyłączyć do czasu wystygnięcia, tj. na ok. 30 minu

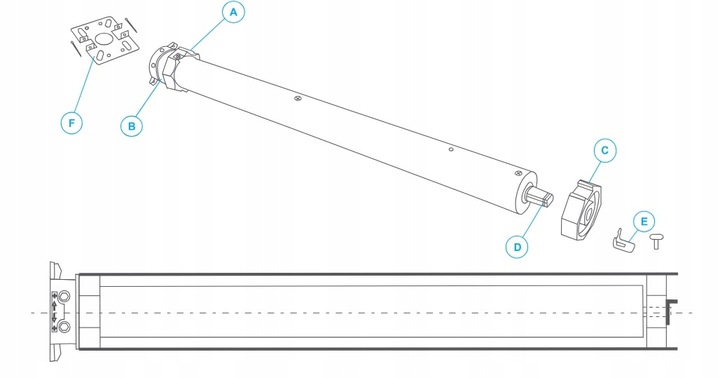

⭐️ Montowanie silnika w rolecie

1️⃣ Przymocować uchwyt F do boku rolety

2️⃣ Zamontować adapter A na pierścieniu napędowym B (rys. 1)

3️⃣ Zamontować zabierak C na osi silnika D

4️⃣ Umieścić zabezpieczenie E na osi silnika

5️⃣ Wsunąć całkowicie silnik w rurę nawojową (rys. 2)

6️⃣ Przymocować rurę nawojową do koła napędowego wkrętem

✅ Jak dobrać odpowiedni silnik?

1. Sprawdź średnicę rury nawojowej w rolecie, powinna mieć średnicę:

- fi 40 mm,

- fi 60 mm,

- fi 70 mm

2. Oblicz wagę swojej rolety.

Profil PA-39 = 2,8 kg mkw

np. Roleta ma wymiar 1400 x 1200

waga rolety to 1,4 x 1,2 = 1,68 mkw

1,68 mkw x 2,8 = 4,7 kg

3. Dobierz moc silnika w zależności od wagi rolety:

Silnik S 40/10 (10 Nm) - do 13 kg

Silnik S 60/10 (10 Nm) - do 18 kg

Silnik S 60/20 (20 Nm) - do 36 kg (napęd z tej oferty)

Silnik S 60/30 (30 Nm) - do 54 kg

Silnik S 60/40 (40 Nm) - do 63 kg

Silnik S 60/50 (50 Nm) - do 86 kg

Silnik S 70/50 (50 Nm) - do 90 kg

Silnik S 70/100 (100 Nm) -  do 121 kg

❗ Najczęściej zadawane pytania przez klientów: ❗

❓ Czy ten silnik pasuje do wszystkich rolet?

✅ Silnik dedykowany jest do rolet z rurą oktagonalną (ośmiokątną) o średnicy fi 60.

❓ Czy do silnika mogę zastosować dodatkowo przycisk?

Silnik przeznaczony jest do sterowania wyłącznie drogą radiową (pilotem). Alternatywą może być zastosowanie pilota ściennego (PRN-1) który może pełnić funkcje pilota oraz funkcję klawisza sterowanego radiowo,

❓Czy w przypadku kiedy chcę przerobić roletę z paska / linki na silnik muszę dokupić do silnika jakieś dodatkowe elementy?

✅ Napęd wyposażony jest we wszystkie konieczne elementy aby przerobić roletę ze sterowania ręcznego na sterowanie silnikiem.
