МУЛЬТИПЛИКАТОР ТРАНСМИССИИ К НАСОСУ ВОМ 4см3 6л

MULTIPLIKATOR Z POMPĄ HYDRAULICZNĄ

KOD SKRAW-MET: [7000]

W skład zestawu wchodzą:

• Multiplikator przełożenie 1:3.8 TYP 60004-6 z gniazdem pasującym na wałek WOM od ciągnika [0198]
• Pompa hydrauliczna grupy 2 zębata 10cm3/obr 16L - sprzęgło wielowpustowe [1568]

​MULTIPLIKATOR PRZEKŁADNIA Z PRZEŁOŻENIEM​ 1:3.8 gr 2

TYP 60004-6 (mały)

Przekładnia wałka przekaźnika mocy z tuleją profilowaną 1 3/8" 6-częściową. Przekładnia dostarczana z tuleją sprzęgła (grupa 2), jednak bez oleju.

Idealnie nadaje się do napędu pomp hydraulicznych w maszynach leśnych, budowlanych i wielu ciągnikach m. in C-330, C-360, C-385, ZETOR, MF i innych posiadających wyjście WOM.

Przekładnia montowana jest na wałek WOM 1,3/8" DIN9611 za pomocą zatrzasku, rozwiązanie to powoduje że można ją dość szybko zamontować lub zdemontować w przypadku gdy okaże się że jest nam potrzebny WOM do podłączenia wałka przekaźnika od innej maszyny.

Przekładnia idealnie nadaje się do napędu pomp hydraulicznych grupy 2 (20) z kołnierzem typu europejskiego.

​

​Dane techniczne przekładni:

• Stosunek Przełożenia: 1:3,8
• Typ wału pompy: stożkowy 1:8
• Pobór mocy maks. (kW) : 10

Liczba obrotów maks. (obr./min.):

• Wejście: 540
• Wyjście: 2052​

Moment obrotowy (da Nm):

• Wejście: 15,9
• Wyjście: 4,2

Materiał:

• korpus - aluminium
• koła zębate - stal

Wymaga zalania olejem przekładniowym.

• Zalecany olej: SAE 90

Posiada wizjer do sprawdzenia poziomu oleju przekładniowego.

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

​

POMPA HYDRAULICZNA NSZ 4 D3 GRUPY 2 ZĘBATA 4cm3/obr

OBROTY PRAWE

Przepływ nominalny 6L / min

Nasze elementy cechuje wysoka jakość materiału z jakiego zostały wykonane.

Zalecamy zakup lepszych części, które wydłużą żywotność urządzenia oraz zmniejszą ryzyko uszkodzeń i niekontrolowanych postojów.

​Cechy i zalety:

• Pompy zębate wykonane ze stopu aluminium i korpusu z żeliwa i tylnych pokryw.
• Wysoka sprawność objętościowa dzięki innowacyjnej konstrukcji i dokładnej kontroli tolerancji obróbki.
• Kompensację osiową uzyskuje się za pomocą ruchomych tulei, które umożliwiają wysoką sprawność objętościową w całym zakresie ciśnienia.
• Łożysko DU zapewnia wysokie ciśnienie.
• Dwuczęściowa integralna jednoczęściowa przekładnia i wał.
• Podwójne uszczelnienia wału.
• Uszczelki nitrylowe w standardzie i uszczelki vitonowe w wysokich temperaturach.
• Dostępne z kołnierzami, wałami i portami dla głównych norm europejskich, niemieckich i SAE.
• Dostępne z kilkoma tylnymi pokrywami z wbudowanymi zaworami.
• Niezwykle zwarta konstrukcja pompy wielokrotnego montażu 2,5PB / 2,5PB.
• Montaż na wielostopniowej pompie dostępny również w połączeniu z typami 2PE i 1,5PB.
• Wszystkie pompy są testowane po montażu i docieraniu, aby zapewnić wysoki standard.

Przyłącze olejowe zależne od dostawy:

• Przyłącze wejściowe: D  1/2" (30 mm od śruby do śruby)
• Przyłącze wyjściowe: D  1/2" (30 mm od śruby do śruby)
• Przyłącze wejściowe: D 3/4"
• Przyłącze wyjściowe: D 1/2"​

Ciśnienie wyjściowe:

• nominalny  16 MPa
• maksimum 21 MPa

Szybkość podawania nie mniej niż:  0,9

Wydajność nie mniej niż: 0,8

Wałek:

• Stożkowy: 1 : 8

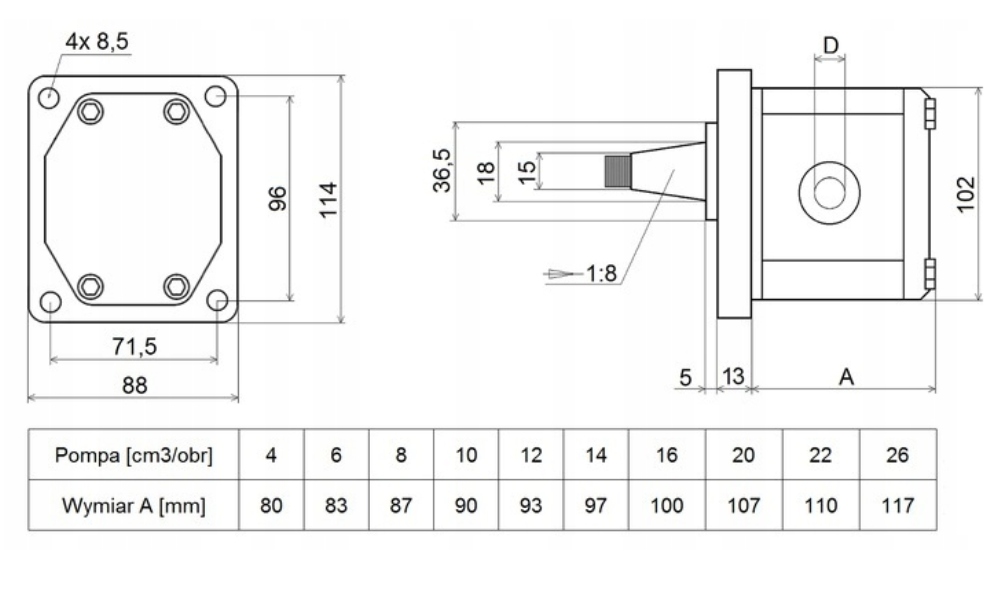

Wymiary według rysunku.

​
