СТАЛЬНОЙ РАДИАТОР PURMO VENTIL COMPACT CV22 600x700

Grzejnik płytowy CV22 Ventil Compact

Kod producenta: F072206007011300

Wymiary:

• Wysokość: 60 cm
• Długość: 70 cm
• Głębokość: 10,2 cm

Kolor biały RAL 9016

Purmo Ventil Compact (CV) to pokojowe stalowe grzejniki płytowe z podłączeniem dolnym z boku oraz podłączeniami bocznymi. Stanowią idealne wyposażenie domowej instalacji grzewczej. Te pokojowe grzejniki polecane są jako urządzenia grzewcze montowane w sypialniach, pokojach dziennych, kuchniach. Montaż jest możliwy zarówno na ścianie jako grzejniki wiszące, opcjonalnie można uzyskać grzejniki stojące montując je na podłodze na specjalnych stojakach.

Grzejnik wyposażony jest w zestaw montażowy składający się z kompletu uchwytów ściennych, korek oraz odpowietrznik.

Otwory przyłączeniowe umożliwiają podłączenie od dołu i z boku. Przyłącza:

• 2 x G ½ " od dołu z prawej strony
• 4 x G ½ " boczne

Pokojowe grzejniki Purmo z profilowanymi płytami grzejnymi i elementami konwekcyjnymi, wyposażone są w osłony boczne i osłonę górną typu grill.

Specyfikacja techniczna:

• Normy: EN442; EN10130
• Wymiary przyłączy: 6 x G 1/2"
• Materiał: Stal niskowęglowa walcowana na zimno
• Kolor: standardowy biały (RAL 9016)
• Moc cieplna: 605W
• Moc grzewcza: 1196W
• Ciężar grzejnika: 22,9 kg
• Pojemność: 4,6 l
• Przepływ: 86 l/h
• Ciśnienie robocze: PN10
• Podłączenia: 11, 32, 37,62, 67, 88

Wysoka jakość wykonania

Proces sprawdzania szczelności jest wieloetapowy i bardzo rygorystyczny, powierzchnia grzejników jest wyjątkowo gładka i trwała, a dzięki powłoce cynkowej grzejnik posiada podwyższoną odporność antykorozyjną.

• Materiał: wysokiej jakości głęboko tłoczna blacha ze stali niskowęglowej walcowanej na zimno DC 01 wg PN-EN 10130
• Rozstaw pionowych kanałów wodnych: 33,3 mm
• Ciśnienie robocze: 10 bar
• Temperatura maksymalna: 110 ºC
• Ciśnienie próbne: 13 bar

Rzuty z boku:

(H=wysokość, L=długość, h=rozstaw przyłączy)

Widok z przodu

• H= 60 cm
• L= 70 cm

Zalecane podłączenia:

(czerwona strzałka-przewód zasilający, niebieska strzałka-przewód powrotny)

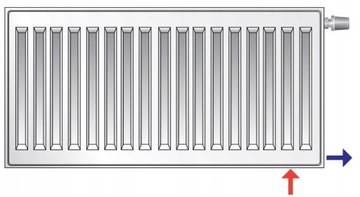

podłączenie dolne

Oś przewodu zasilającego położona jest zawsze 80 mm od bocznej krawędzi grzejnika, natomiast oś przewodu powrotnego 30 mm. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%.

podłączenie pośrednie boczne

Możliwość podłączenia bocznego występuje po wyjęciu wkładki termostatycznej. Rozwiązanie umożliwiające podłączenie grzejników zarówno z prawej, jak i z lewej strony. Przewód zasilający powinien być podłączony do górnego króćca grzejnika, natomiast powrotny do dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%.

podłączenie pośrednie krzyżowe

Zalecane do grzejników o długości ponad 2000 mm, a także do tych, których długość czterokrotnie przekracza wysokość. Podłączenie to zapewnia równomierny rozkład temperatury na całej długości grzejników. Przewód zasilający powinien być podłączony do prawego lub lewego górnego króćca grzejnika, natomiast powrotny do przeciwległego króćca dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. Podłączenie krzyżowe może być zastosowane po wyjęciu wkładki termostatycznej.
