REDUKTOR CIŚNIENIA FILTR ODWADNIACZ NAOLEJACZ 1/2 DOZOWNIK OLEJU PNEUMATYCZ

NAOLEJACZ Z OSUSZACZEM I REDUKTOREM 1/2" V2 VERKE

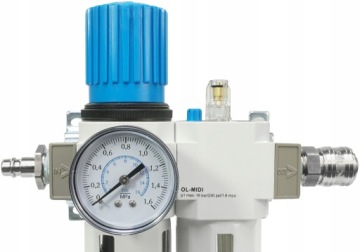

Dwuczęściowy zestaw marki VERKE do zastosowania w instalacji pneumatycznej. Składa się z modułu filtroreduktora oraz dozownika oleju. Spełnia następujące funkcje:

• oczyszczanie powietrza z oleju, kondensatu i cząstek stałych
• nastawa i utrzymywanie stałej wartości ciśnienia wyjściowego,
• nasycenie olejem sprężonego powietrza zasilającego odbiorniki wymagające smarowania.

Moduł filtra wyposażony jest we wkładkę filtracyjną. Kondensat osadza się w przykręcanym pojemniku z ręcznym spustem. Po zapełnieniu się pojemnika (do poziomu ok. 10 mm poniżej elementu filtracyjnego) należy usunąć kondensat otwierając zaworek spustowy.

Dozowanie oleju reguluje się za pomocą śruby umieszczonej w górnej części przeźroczystej kopuły na dozowniku.

Do nastawy ciśnienia służy wygodne pokrętło na filtroreduktorze. Pokrętło posiada blokadę zabezpieczającą przed niezamierzoną zmianą nastawy – przed regulacją należy odblokować je przez pociągnięcie do góry. Zakres pomiarowy manometru wynosi 0 – 16 bar. Tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bar. Manometr można zainstalować do portu na obudowie filtroreduktora – do wyboru są dwa przyłącza: przednie lub tylne. Nieużywany port należy zaślepić dołączonym korkiem.

Wraz z zestawem dostarczany jest tylni uchwyt montażowy wraz ze śrubkami. W zestawie szybkozłączka i wtyczka.

DANE TECHNICZNE:

• wejście/wyjście – 1/2″
• możliwość regulacji podawanego oleju
• max. ciśnienie wejściowe 16 bar
• zakres temperatur pracy: 0-60°C
