КАМИННАЯ ВСТАВКА стальной угловой камин FLOKI S 8 кВт правый BS ecodesign

Wkład kominkowy powietrzny stalowy FLOKI S prawy BS z termotec i pojedynczą szybą typu glass + dolot, moc 8 kW

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład idealny do domów z wentylacją mechaniczną (rekuperacją).

Palenisko jest wyposażone w materiał akumulacyjny Termotec, który można u nas zakupić. Jak również szybę do tego modelu, klamkę, deflektor oraz lakier fabryczny nabity do puszki z areozolem. Dostępne na innych naszych aukcjach.

Kominek w standardzie posiada:

- dolot fi 125

- wyłożenie termotec

- ruszt i popielnik

- ruchomy wylot spalin

- system czystej szyby

- regulowane nóżki

- system 2 deflektorów

- perforowana klamka

- dekoracyjną szybę typu glass

Wkład o ciekawym kształcie, z bocznym przeszkleniem. Dzięki dwustronnej wizji ognia i delikatnej ramie frontowej doskonale wpisuje się w stylistykę nowoczesnych wnętrz. Tego typu kominek jest często wybierany w przypadku otwartych pomieszczeń, w których łączone są różne przestrzenie, np. salon z jadalnią. Zastosowana w kominku specjalnie profilowana płyta dolna sprawia, że mieści on w sobie większą ilość drewna. Nowoczesne rozwiązania zastosowane w urządzeniu gwarantują oszczędność energii i sprawiają, że jego obsługa i czyszczenie są bezproblemowe.

Informacje o kominku FLOKI:

• Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.
• Dwustronnie przeszklone wkłady typu BS z szyba dzieloną. Tego typu kominek jest często wybierany w przypadku otwartych pomieszczeń
• Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.
• Wyłożenie komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.
• W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z materiału TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna.
• Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego prawego - w prawą stronę
• Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.
• Doskonale wpisuje się w stylistykę nowoczesnych wnętrz.
• Zakres mocy grzewczej od 3,5 do 11 kW
• Wysoka sprawność aż 79,7%
• Frontowa szyba wytrzymuje nawet do 660°C
• Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu glass co optycznie powiększa front wkładu i podkreśla wizję ognia
• Posiada regulowane nóżki do wypoziomowania
• Model wyposażony w ruchomy wylot spalin
• Wbudowany dolot powietrza fi 125 z regulacją
• Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem,

DEFLEKTOR WSPOMAGA EFEKTYWNOŚĆ SPALANIA

Dopalanie cząstek opału dzięki dwóm deflektorom, które wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

TERMOTEC - AKUMULACJA CIEPŁA

Materiał akumulujący ciepło, który podwyższa temperaturę w palenisku dzięki czemu po wygaśnięciu paleniska ciepło jest jeszcze przez długi czas oddawane do pomieszczenia, w którym się znajduje.

POTÓJNY SYSTEM DOPOWIETRZANIA

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekonomiczne i ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

KURTYNA POWIETRZNA

Ograniczone osadzanie sadzy następuje dzięki zastosowanemu systemowi czystej szyby. Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu nie brudzi się i oddaje do pomieszczenia więcej ciepła.

PERFOROWANA KLAMKA

Cechuje się owalnym kształtem oraz precyzyjnie rozmieszczonymi perforacjami. Te otwory nie tylko zapewniają pewny i stabilny chwyt, ale także skutecznie redukują ryzyko nadmiernego nagrzewania się klamki podczas użytkowania. Dzięki temu, klamka jest nie tylko ergonomiczna, ale również bezpieczna w obsłudze.

RUCHOMY WYLOT SPALIN

Model wyposażony w ruchomy wylot spalin, dzięki czemu w przypadku montażu, nie ma konieczności zakupu dodatkowych kolan. W łatwy sposób można dostosować kąt podłączenia wkładu do instalacji kominowej.

SZYBA ODPORNA NA WYSOKIE TEMPERATURY

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia. Estetyczny czarny dekor nadaje kominkowi elegancki wygląd co sprawia, że staje się on nie tylko funkcjonalnym elementem, ale również atrakcyjnym dodatkiem do wnętrza.

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

DOLOT POWIETRZA

Kontrola nad procesem spalania jest wyjątkowo prosta i intuicyjna. Nawet osoby bez doświadczenia z kominkami mogą łatwo dostosować przepływ powietrza do swoich potrzeb, co zapewnia komfort i wygodę użytkowania. Dostarczanie powietrza do wkładu odbywa się wyłącznie z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem znajdującą się poniżej drzwiczek. Cały mechanizm działa bardzo cicho i bezawaryjnie.

GĘSTO ROZMIESZCZONE RADIATORY

Maksymalne wykorzystanie ciepła odbywa się dzięki gęsto rozmieszczonym radiatorom na ścianach wkładu kominkowego.

POPIELNIK

W formie zbiornika umieszczonego poniżej żeliwnego rusztu. Umożliwia wygodne i szybkie usuwanie popiołu z kominka.

RUCHOMY RUSZT

We wkładzie zastosowano solidny ruszt. Można go wyjmować i czyścić. Zapewnia równomierne i efektywne spalanie drewna, co prowadzi do lepszego wykorzystania opału i zwiększonej wydajności cieplnej.

POGŁĘBIONA KOMORA SPALANIA

W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z materiału TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna.

OTWIERANIE DRZWICZEK W NAROŻNYCH WKŁADACH TYPU BS

Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego prawego - w lewą prawą

DANE TECHNICZNE:

• Moc nominalna (kW): 8
• Zakres mocy grzewczej (kW): 3,5 - 11 kW
• Materiał wykonania: stal
• Kolor: Czarny
• Kolor wyłożenia: Biały
• Sprawność cieplna (%): 79.7
• Temperatura spalin (oC): 270
• Max długość polan (cm): 40
• Minimalne wymagane pole czynne kratek wylotowych (cm2): 700
• Minimalne wymagane pole czynne kratek wlotowych (cm2): 500
• Rodzaj przeszklenia: narożne
• Otwieranie drzwi: w prawo
• Waga (kg): 121.79
• Średnica wylotu spalin (mm): 160
• Szerokość (cm): 65
• Wysokość (cm): 123,4
• Głębokość (cm): 47,35
• Spełnia kryteria EKOPROJEKTU: TAK
• Przeznaczony do rekuperacji: TAK
• Zgodność z normą BImSchV 2: TAK
• Dolot powietrza: TAK
• Wyłożenie komory spalania: TAK
• Popielnik: TAK
• Ozdobna szyba typu glass: TAK
• Klasa Energetyczna: A
• Sezonowa efektywność energetyczna (%): 70
• współczynnik EEI: 106
• Moc cieplna do ogrzewania pomieszczeń (kW): 8
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.08
• Emisja CO (mg/Nm3): 911
• Emisja pyłków (mg/Nm3): 19
• Emisja NOx (mg/Nm3): 108
• Emiscja OGC (mg/Nm3): 75
• Rodzaj frontu: Rodzaj paliwa
• Front stalowy z szybą malowaną: Sezonowane Drewno Liściaste (Wilgotność ≤20%)
• Producent: Kratki

EFEKTYWNE OGRZEWANIE

Potrójny obieg powietrza wpływa na wysoką wydajność procesu spalania.

Powietrze pierwotne, ułatwiające rozpalenie drewna, dostarczane jest pod ruszt.

Powietrze wtórne rozprowadzane jest na tylną i boczną ścianę komory spalania. Zapewnia efektywne spalanie gazów, ograniczając dymienie oraz emisję szkodliwych substancji do środowiska.

Kurtyna powietrzna stanowi wtórne źródło powietrza w procesie spalania, którego strumień omiata szybę skutecznie oddalając cząsteczki sadzy i ograniczając ich osadzanie na szybie.

Deflektor z wermikulitu, który wydłuża drogę spalin. Proces ten

podnosi również efektywność spalania oraz gwarantuje lepsze

wykorzystanie energii.

MAKSYMALNE WYKOŻYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Dopalanie cząstek opału dzięki dwóm deflektorom, które wydłużają drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Dostarczanie powietrza do wkładu odbywa się wyłącznie z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekonomiczne i ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

Zastosowanie takiego systemu dopowietrzenia umożliwia bardzo precyzyjne sterowanie procesem spalania.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z materiału TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna.

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Ograniczone osadzanie sadzy następuje dzięki zastosowanemu systemowi czystej szyby. Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu nie brudzi się i oddaje do pomieszczenia więcej ciepła.

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

Model wyposażony w ruchomy wylot spalin, dzięki czemu w przypadku montażu, nie ma konieczności zakupu dodatkowych kolan. W łatwy sposób można dostosować kąt podłączenia wkładu do instalacji kominowej.

NOWOCZESNY DESIGN

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

Drzwi wkładu posiadają wygodną klamkę.

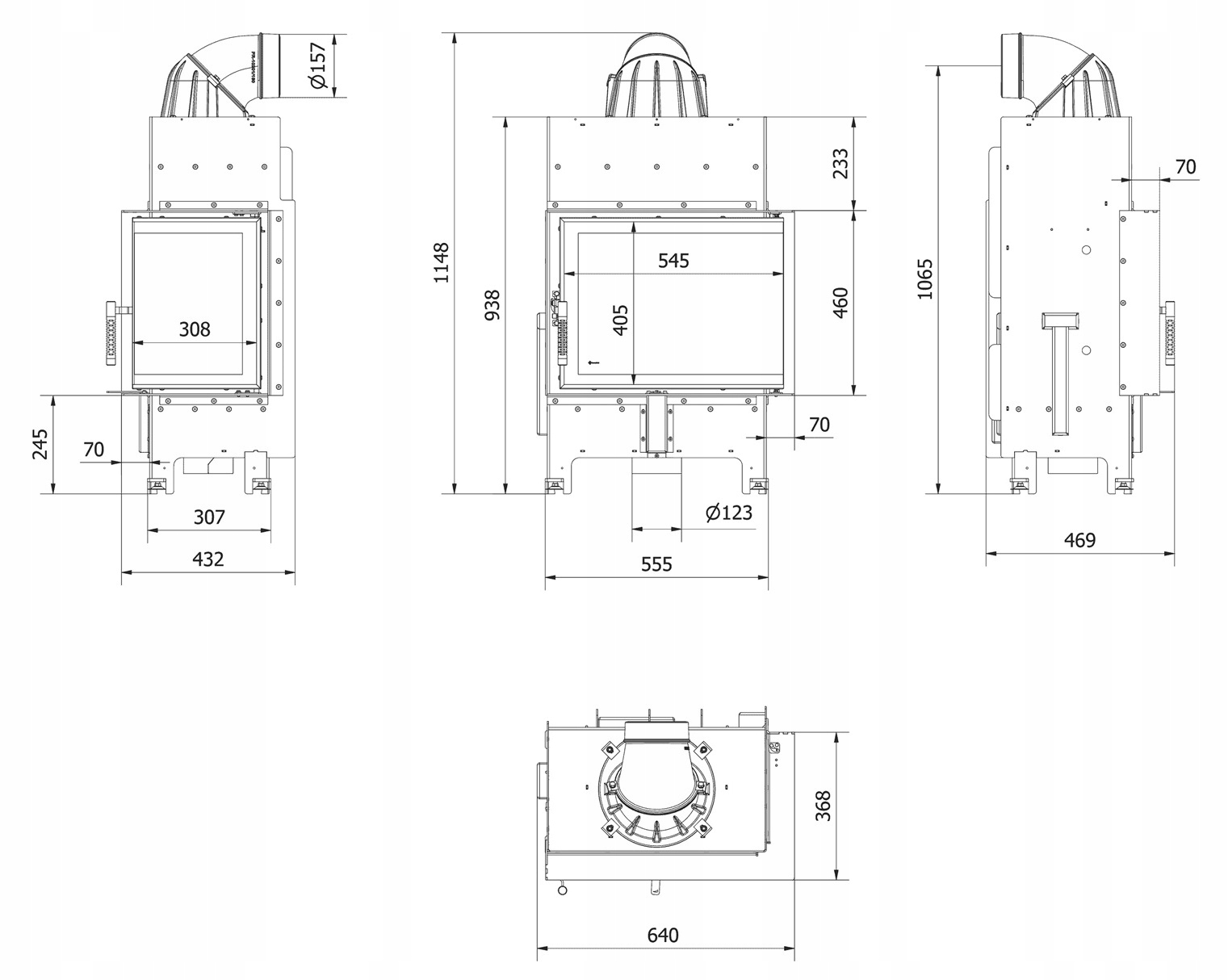

Wymiary wkładu:

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotnośc do 20%,)

- Dowolna podpałka

- Zapałki/zapalrka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
