Регулятор двигателя постоянного тока 12-60В до 5А

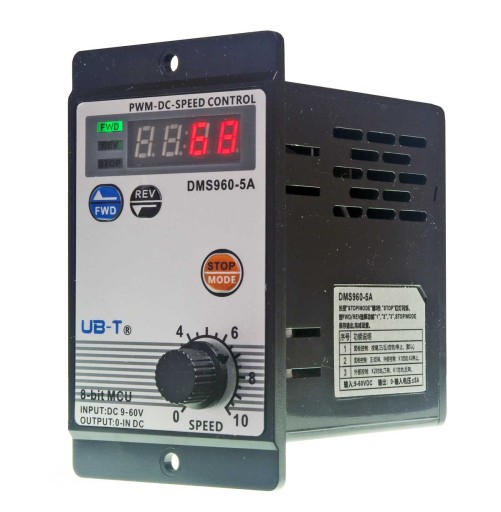

Regulator obrotów silnika szczotkowego prądu stałego, typ DMS960-5A

• regulacja 0-100% napięcia
• wprogramowany soft start i łagodne zatrzymanie w czasie 1-1,5sek chroni silnik i regulator przed przeciążeniem
• zasilanie z zewnętrznego źródła 12-60V max 5A,
• zastosowanie do silników prądu stałego o prądzie maksymalnym 3-5A
• przełączanie kierunku  i zatrzymanie przyciskami na froncie regulatora
• po wyłączeniu zewnętrznego źródła zasilania należy ponownie wybrać kierunek przyciskiem aby nastąpił start
• urządzenie posiada dodatkowe wyjście napięcia stabilizowanego 9C do 100mA, które może być użyte dla zasilania dodatkowej elektroniki, czujników
• możliwe do zaprogramowania dwa dodatkowe tryby zewnętrznego zdalnego przełączania kierunku i zatrzymania, patrz opis niżej

Regulator DMS960-A, trzy tryby pracy

Przyciski na froncie urządzenia umożliwiają wybór kierunku obrotów i zatrzymanie silnika. Regulator jest tak ustawiony fabrycznie od nowości (tryb pracy 1). Możliwa jest zmiana tego trybu pracy regulatora na zdalną, z zewnętrznymi przełącznikami użytkownika, które podłączyć można przewodami do wejść (zacisków) z tyłu regulatora. Przewidziano dwa, przydatne w zastosowaniach praktycznych, tryby przełączania zewnętrznego.

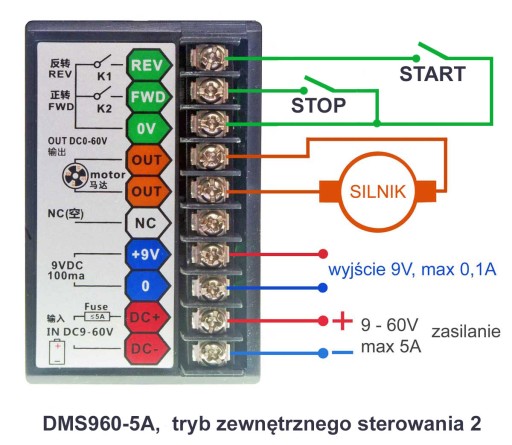

• Zewnętrzny stop/start. Tryb pracy 2. Chwilowe (krótkie) załączenie K1 powoduje start silnika. Chwilowe załączenie K2 zatrzymuje silnik. (włączniki monostabilne) Wybór kierunku obrotów następuje z użyciem przycisków FWD i REV na froncie regulatora. Zmiana kierunku działa w trakcie trwania obrotów i jest natychmiastowa, nie działa automatyczny łagodny rozruch i zatrzymanie. Zalecane przed zmianą kierunku jest uprzednie zatrzymanie silnika K2 lub pokrętłem.
• Zewnętrzny stop/start i kierunki. Tryb pracy 3. Załączenie K1 obroty w jednym kierunku. K2 obroty w drugim kierunku. Oba obwody wyłączone  powodują zatrzymanie. Obroty trwają przez cały czas utrzymywania załączenia. (włącznik bistabilny, np. przełącznik trójpozycyjny) W tym trybie działa płynny rozruch i zatrzymanie, nawet przy szybkim przełączeniu kierunku. Nie jest aktywny żaden przycisk na froncie regulatora.

Aby zmienić tryb pracy z podstawowego na tryb 2 lub 3 należy dokonać przeprogramowania regulatora.

• W podłączonym regulatorze nacisnąć przycisk STOP przez 5 sekund. Na wyświetlaczu pojawia się litera F (funkcja – tryb pracy) oraz jej numer 0, a czerwona kontrolka stop miga.
• Przyciskiem FWD lub REV wybrać numer funkcji (tryb pracy) 2 lub 3
• Zatwierdzić wybór przyciśnięciem na 5 sekund przycisku STOP. Gotowe: wybrany tryb pracy został zapamiętany.

W każdej chwili można zmienić tryb pracy, np. powrócić do podstawowego, powtarzając opisane programowanie z wybraniem F 1 (tryb podstawowy)
