VW TIGUAN I (С X 2007 ПО XII 2015) РЕМОНТ СВОИМИ РУКАМИ

VW TIGUAN I (OD X 2007 DO XII 2015) SAM NAPRAWIAM

INSTRUKCJA NPRAW I OPIS BUDOWY SAMOCHODU

VW Tiguan I (od X 2007 do XII 2015)

Chcesz wiedzieć jak naprawić samochód VW Tiguan I ?

Pomocą służy książka Wydawnictwa Komunikacji i Łączności

Ilustrowany, fachowy poradnik dla użytkowników samochodów osobowych Volkswagen Tiguan pierwszej generacji (typu 5N), produkowanych od października 2007 do grudnia 2015,

wyposażonych w turbodoładowane silniki benzynowe czterocylindrowe

• 1,4 TSI (typu CAXA) o mocy 90 kW (122 KM),
• 1,4 TSI (typu CZDB) o mocy 92 kW (125 KM),
• 1,4 TSI (typu BWK/CAVA/CTHA/CZDA) o mocy 110 kW (150 KM),
• 1,4 TSI (typu CAVD/CTHD) o mocy 118 kW (160 KM),
• 2,0 TSI (typu CAWA/CCTB/CCZC) o mocy 125 kW (170 KM),
• 2,0 TSI (typu CCZD) o mocy 132 kW (180 KM),
• 2,0 TSI (typu CCTA/CAWB/CCZA) o mocy 147 kW (200 KM)
• 2,0 TSI (typu CCZB) o mocy 155 kW (211 KM),

jak również turbodoładowane silniki wysokoprężne czterocylindrowe

• 2,0 CR-TDI (typu CFFD/CUVE) o mocy 81 kW (110 KM),
• 2,0 CR-TDI (typu CBAB/CFFB/CLJA) o mocy 103 kW (140 KM),
• 2,0 CR-TDI (typu CUVC) o mocy 110 kW (150 KM),
• 2,0 CR-TDI (typu CFGB/CBBB) o mocy 125 kW (170 KM),
• 2,0 CR-TDI (typu CFGC) o mocy 130 kW (177 KM)
• 2,0 CR-TDI (typu CUWA) o mocy 135 kW (184 KM),

z mechanicznymi skrzynkami przekładniowymi. Podano m.in. plan obsługi, opis czynności obsługowych i naprawczych, możliwych do wykonania we własnym zakresie oraz schematy instalacji elektrycznej (VW Tiguan I wg stanu na maj 2011).

Spis treści informatora z serii sam naprawiam samochód Volkswagen Tiguan :

Od Autora do Czytelnika

WIADOMOŚCI WSTĘPNE - Rozdział 1

Opis modeli samochodu VW Tiguan 1

Identyfikacja samochodu Volkswagen Tiguan i jego silnika

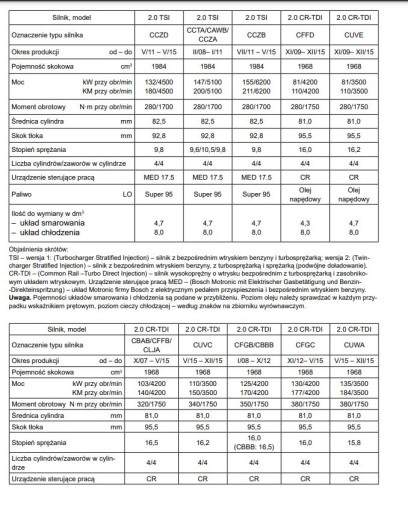

Podstawowe dane silników aut Volkswagen Tiguan I

OBSŁUGA SAMOCHODU VW TIGUAN I - Rozdział 2

Zmienne okresy między przeglądami w samochodzie Volkswagen Tiguan 1

Stałe okresy między przeglądami dla auta VW Tiguan

Przegląd z wymianą oleju silnikowego w pojeździe Volkswagen Tiguan I

Plan czynności obsługowych dla samochodu VW Tiguan 1

Czynności obsługowe przy samochodzie Volkswagen Tiguan I - część 2.1

Obsługa silnika i układu wylotowego samochodu Volkswagen Tiguan I - część 2.1.1

Wzrokowe sprawdzanie szczelności w przedziale silnika pojazdu VW Tiguan 1

Smarowanie silnika samochodu Volkswagen Tiguan I

Sprawdzanie poziomu i uzupełnianie oleju silnikowego w aucie VW Tiguan

Wymiana oleju silnikowego i filtru oleju

Sprawdzanie poziomu i uzupełnianie cieczy chłodzącej

Sprawdzanie i dostosowanie gęstości cieczy chłodzącej

Wymiana filtru paliwa silnika wysokoprężnego

Wymiana wkładu filtru powietrza silnika

Sprawdzanie stanu paska wieloklinowego

Wzrokowe sprawdzenie układu wylotowego

Uzupełnianie środka redukującego AdBlue

Wymontowanie i zamontowanie świec zapłonowych

Świece zapłonowe zalecane do silników benzynowych Volkswagen Tiguan

Obsługa skrzynki przekładniowej i układu przeniesienia napędu samochodu VW Tiguan - część 2.1.2

Wzrokowe sprawdzenie szczelności skrzynki przekładniowej w pojeździe Volkswagen Tiguan 1

Wymiana oleju w sprzęgle Haldex w samochodzie Volkswagen Tiguan I o napędzie wszystkich kół

Obsługa zawieszenia przedniego auta Volkswagen Tiguan i układu kierowniczego - część 2.1.3

Sprawdzanie i wymiana przegubów wahaczy, podpór wahaczy i przegubów drążków kierowniczych w pojeździe Volkswagen Tiguan I

Sprawdzanie osłon gumowych przegubów półosi

Obsługa układu hamulcowego VW Tiguan I, ogumienia i kół - część 2.1.4

• Sprawdzanie poziomu płynu hamulcowego
• Sprawdzanie grubości okładzin ciernych hamulców
• Wzrokowe sprawdzanie przewodów hamulcowych
• Wymiana płynu hamulcowego
• Sprawdzanie bieżników opon
• Sprawdzanie ciśnienia w ogumieniu
• Sprawdzanie zaworu powietrza
• Sprawdzanie i wymiana zestawu do naprawy ogumienia
• Podstawowa regulacja wskaźnika ciśnienia w ogumieniu

Obsługa nadwozia i wyposażenia wnętrza

• Sprawdzanie wzrokowe pasów bezpieczeństwa
• Wymiana wkładu filtru przeciwpyłowego
• Smarowanie ogranicznika drzwi i sworznia mocującego
• Panoramiczny dach rozsuwany: sprawdzić działanie i oczyścić
• Smarowanie zaczepu pokrywy przedziału silnika
• Sprawdzenie drożności i oczyszczenie otworów ściekowych dachu rozsuwanego
• Sprawdzenie wzrokowe i oczyszczenie zagłębienia przed szybą przednią i otworów ściekowych
• Sprawdzanie wzrokowe uszkodzeń podwozia, ułożenia przewodów i zaślepek

Obsługa wyposażenia elektrycznego

• Sprawdzanie odbiorników energii elektrycznej
• Sprawdzanie akumulatora
• Sprawdzanie automatycznego sterowania światłami drogowymi
• Zerowanie wskaźnika terminów przeglądów

Dodatkowe czynności obsługowe

• Wymontowanie i zamontowanie górnej osłony silnika
• Wymontowanie i zamontowanie dolnej osłony przedziału silnika
• Elementy filtrów powietrza
• Wymiana cieczy chłodzącej
• Narzędzia
• Uruchamianie silnika z zastosowaniem akumulatora pomocniczego
• Unoszenie i podpieranie samochodu

WYPOSAŻENIE ELEKTRYCZNE POJAZDU VOLKSWAGEN TIGUAN I - Rozdział 3

• Rozłączanie złącza wtykowego
• Wymontowanie i zamontowania sygnału dźwiękowego
• Wymontowanie i zamontowanie baterii w kluczu do zdalnego sterowania centralnym blokowaniem drzwi
• Wymontowanie i zamontowanie czujników ułatwiających parkowanie
• Wymiana bezpieczników

Akumulator

• Wymontowanie i zamontowanie akumulatora
• Wymontowanie i zamontowanie wspornika akumulatora
• Sprawdzanie akumulatora
• Ładowanie akumulatora
• Przechowywanie akumulatora
• Czyszczenie czopów akumulatora
• Odprowadzanie gazów
• Rodzaje akumulatorów
• Samorozładowanie akumulatora

Alternator

• Wymontowanie i zamontowanie alternatora, sprawdzanie napięcia alternatora
• Wymontowanie i zamontowanie regulatora napięcia
• Wymontowanie i zamontowanie rozrusznika

Wycieraczki

• Wymontowanie i zamontowanie gumowego pióra wycieraka
• Wymontowanie i zamontowanie wycieraka
• Wymontowanie i zamontowanie ramienia wycieraka szyby przedniej
• Sprawdzanie ustawiania wycieraków w położeniu spoczynkowym
• Wymontowanie i zamontowanie cięgieł i silnika wycieraczki szyby przedniej
• Wymontowanie i zamontowanie ramienia wycieraka szyby tylnej
• Wymontowanie i zamontowanie silnika wycieraczki szyby tylnej
• Wymontowanie i zamontowanie oraz regulacja dyszy spryskiwacza szyby przedniej
• Wymontowanie i zamontowanie dyszy spryskiwacza szyby tylnej
• Rozłączanie giętkich przewodów spryskiwaczy
• Wymontowanie i zamontowanie zbiornika i czujnika poziomu cieczy do spryskiwaczy szyby

Oświetlenie i sygnalizacja

Wykaz żarówek

Samochody od VI 2011

Wymiana żarówek oświetlenia zewnętrznego z przodu

Wymiana żarówek oświetlenia zewnętrznego z tyłu

Wymontowanie i zamontowanie lampy oświetlenia tablicy rejestracyjnej

Wymontowanie i zamontowanie reflektora

Wymontowanie i zamontowanie reflektora przeciwmgłowego

Wymontowanie i zamontowanie lampy tylnej

Wymontowanie i zamontowanie lampy oświetlenia tablicy rejestracyjnej

Wymontowanie i zamontowanie dodatkowej lampy światła hamowania

Wymontowanie i zamontowanie lampy światła cofania

Samochody do V 2011

Wymiana żarówek oświetlenia zewnętrznego z przodu

Wymiana żarówek oświetlenia zewnętrznego z tyłu

Wymontowanie i zamontowanie reflektora

Wymontowanie i zamontowanie reflektora przeciwmgłowego

Wymontowanie i zamontowanie lampy tylnej

Wymontowanie i zamontowanie lampy oświetlenia tablicy rejestracyjnej, dodatkowego światła hamowania i światła cofania

Wymiana żarówek oświetlenia wewnętrznego

Wskaźniki, wyłączniki i osprzęt dodatkowy

Wymontowanie i zamontowanie zespołu wskaźników

Wymontowanie i zamontowanie wyłącznika świateł

Wymontowanie i zamontowanie wyłączników wewnątrz samochodu

Wymontowanie i zamontowanie invertora z gniazdem wtykowym

Wymontowanie i zamontowanie uchwytu na telefon

Wymontowanie i zamontowanie radioodbiornika

Wymontowanie i zamontowanie zmieniacza CD i złącza multimedialnego w konsoli środkowej

Wymontowanie i zamontowanie głośników

OGRZEWANIE, PRZEWIETRZANIE I KLIMATYZACJA

Wiadomości wstępne

Wymontowanie i zamontowanie nawiewów

Wymontowanie i zamontowanie silnika dmuchawy i rezystora wstępnego

Wymontowanie i zamontowanie dodatkowego elementu grzejnego

Wymontowanie i zamontowanie zespołu regulacji ogrzewania

Wymontowanie i zamontowanie nastawnika przesłony świeżego powietrza i przesłony powietrza obiegowego

Wymontowanie i zamontowanie czujnika temperatury zewnętrznej

PODWOZIE

Zawieszenie przednie

Wymontowanie i zamontowanie kolumny zawieszenia

Rozkładanie kolumny zawieszenia, wymontowanie i zamontowanie amortyzatora oraz sprężyny śrubowej

Sprawdzanie amortyzatora

Wymontowanie i zamontowanie śruby mocującej piastę koła

Ustawianie samochodu w położeniu normalnego obciążenia

Zawieszenie tylne

Wymontowanie i zamontowanie sprężyny śrubowej zawieszenia tylnego

Wymontowanie i zamontowanie amortyzatora zawieszenia tylnego

UKŁAD KIEROWNICZY, PODUSZKA POWIETRZNA

Wiadomości wstępne

Wymontowanie i zamontowanie poduszki powietrznej

Wymontowanie i zamontowanie koła kierownicy

Wymontowanie i zamontowanie przegubu drążka kierowniczego

KOŁA I OGUMIENIE

Wiadomości wstępne

Mierzenie głębokości rowków bieżnika

Ciśnienie w ogumieniu

Oznakowanie opon i obręczy, data produkcji

Wyrównoważanie kół

Przestawianie i wymiana kół

Wymontowanie i zamontowanie koła

Łańcuchy przeciwślizgowe

Zasady użytkowania opon

Wpływ warunków eksploatacji na zużycie opon

UKŁAD HAMULCOWY

Wiadomości wstępne

Dane techniczne układu hamulcowego

Wymontowanie i zamontowanie wkładek ciernych hamulców przednich

Wymontowanie i zamontowanie wkładek ciernych hamulców tylnych

Wymontowanie i zamontowanie silnika hamulca awaryjnego na zacisku hamulca tylnego

Sprawdzanie grubości tarczy hamulca

Wymontowanie i zamontowanie tarczy hamulca

Wymontowanie i zamontowanie wyłącznika świateł hamowania

Odpowietrzanie układu hamulcowego

Typowe niesprawności układu hamulcowego

SILNIK

Wymontowanie i zamontowanie paska wieloklinowego

Układ chłodzenia

Wiadomości wstępne

Środek zapobiegający zamarzaniu cieczy chłodzącej

Wymontowanie i zamontowanie wentylatora chłodnicy

Sterowanie pracą silnika

Wiadomości wstępne

Układ wtryskowy silnika benzynowego

Sprawdzanie i regulacja prędkości obrotowej biegu jałowego, kąta wyprzedzenia zapłonu i zawartości CO

Ogólne sprawdzenie układu wtrysku benzyny

Układ wtryskowy silnika wysokoprężnego

Wiadomości wstępne

Układ podgrzewania wstępnego

Wymontowania i zamontowanie świec żarowych

Obwód doprowadzenia paliwa

Wiadomości wstępne

Wymontowanie i zamontowanie zespołu pompy paliwa

Wymontowanie i zamontowanie eżektora

Wymontowanie i zamontowanie czujnika poziomu paliwa

Układ wylotowy

Użytkowanie samochodu z katalizatorem spalin

Działanie katalizatora

Turbosprężarka

Filtr cząstek stałych

Selektywna redukcja katalityczna (SCR)

Wymontowanie i zamontowanie elementów układu wylotowego

Wymiana tłumika przedniego i tylnego

Sprawdzanie szczelności układu wylotowego

WYPOSAŻENIE WNĘTRZA NADWOZIA

• Wiadomości wstępne
• Wymontowanie i zamontowanie lusterka wewnętrznego
• Wymontowanie i zamontowanie osłony przeciwsłonecznej
• Wymontowanie i zamontowanie uchwytu nad drzwiami
• Wymontowanie i zamontowanie osłony dźwigni zmiany biegów lub dźwigni wyboru biegów
• Wymontowanie i zamontowanie pokrywy konsoli środkowej
• Wymontowanie i zamontowanie tylnej osłony konsoli środkowej
• Wymontowanie i zamontowanie konsoli środkowej
• Wymontowanie i zamontowanie tylnego uchwytu do napojów
• Wymontowanie i zamontowanie środkowej osłony tablicy rozdzielczej
• Wymontowanie i zamontowanie schowka
• Wymontowanie i zamontowanie bocznych pokryw tablicy rozdzielczej
• Wymontowanie i zamontowanie pokrycia kolumny kierownicy
• Wymontowanie i zamontowanie osłony elementów regulacji ogrzewania i klimatyzacji
• Wymontowanie i zamontowanie lewego pokrycia tablicy rozdzielczej
• Wymontowanie i zamontowanie bocznego pokrycia w podnóżku
• Wymontowanie i zamontowanie konsoli górnej
• Wymontowanie i zamontowanie listwy progu
• Odłączenie górnego pokrycia słupka „B”
• Wymontowanie i zamontowanie dolnego pokrycia słupka „B”
• Wymontowanie i zamontowanie pokrycia nadkola tylnego
• Wymontowanie i zamontowanie bocznego pokrycia bagażnika
• Wymontowanie i zamontowanie pokrycia tylnej ścianki
• Wymontowanie i zamontowanie listwy dachu
• Wymontowanie i zamontowanie fotela przedniego
• Wymontowanie i zamontowanie siedzenia tylnego

CZĘŚCI ZEWNĘTRZNE NADWOZIA

Wiadomości wstępne

• Uszkodzenia szyby przedniej przez uderzające kamienie
• Wymontowanie i zamontowanie nitów rozprężnych
• Wymontowanie i zamontowanie nitów zamykanych jednostronnie
• Wymontowanie i zamontowanie osłony wlotu powietrza
• Ustawienie modułu przodu nadwozia w położeniu obsługowym
• Wymontowanie i zamontowanie osłony i wspornika zderzaka przedniego
• Wymontowanie i zamontowanie osłony i wspornika zderzaka tylnego
• Wymontowanie i zamontowanie osłony chłodnicy
• Wymontowanie i zamontowanie błotnika
• Wymontowanie i zamontowanie osłony wnęki koła

Wymontowanie i zamontowanie pokrywy przedziału silnika

• Regulacja pokrywy przedziału silnika
• Wymontowanie i zamontowanie oraz regulacja kabłąka zamka pokrywy przedziału silnika
• Wymontowanie i zamontowanie oraz regulacja zamka pokrywy przedziału silnika
• Wymontowanie i zamontowanie dźwigni uruchamiającej i linki pokrywy przedziału silnika

Wymontowanie i zamontowanie pokrywy tylnej

• Regulacja pokrywy tylnej
• Wymontowanie i zamontowanie zamka pokrywy tylnej
• Wymontowanie i zamontowania amortyzatora gazowego
• Wymontowanie i zamontowanie pokrycia pokrywy tylnej

Wymontowanie i zamontowanie drzwi przednich

• Regulacja drzwi
• Wymontowanie i zamontowanie pokrycia drzwi
• Wymontowanie i zamontowanie wspornika zespolonego z mechanizmem podnoszenia szyby drzwi przednich
• Wymontowanie i zamontowanie szyby drzwi
• Wymontowanie i zamontowanie silnika mechanizmu podnoszenia szyby
• Wymontowanie i zamontowanie zamka drzwi
• Wymontowanie i zamontowanie korpusu klamki
• Wymontowanie i zamontowanie kątownika mocującego
• Wymontowanie i zamontowanie bębenka zamka i pokrywki
• Wymontowanie i zamontowanie pokrywki przy drzwiach pasażera
• Wymontowanie i zamontowanie zewnętrznej klamki drzwi
• Wymontowanie i zamontowanie szkła lusterka
• Wymontowanie i zamontowanie obudowy lusterka
• Wymontowanie i zamontowanie lusterka zewnętrznego

SCHEMATY INSTALACJI ELEKTRYCZNEJ

• Posługiwanie się schematami instalacji elektrycznej
• Układ schematów instalacji elektrycznej
• Oznaczenia na schematach instalacji elektrycznej
