1600A00XF7 Bosch element zaciskowy do GSA 18V-125

* Bosch element zaciskowy do piły szablastej GSA 18V-32

nowy oryginalny

( Locking Assembly / Schlossmodul )

• Producent: Bosch
• Kod producenta: 1600A00XF7
• Pozycja na schemacie: nr 106 - GSA 18V-32 ( nr katalogowy 3 601 FA8 100 )

Zastosowanie

piła szablasta :

• GSA 18V-32
• GSA18V-125

Kupujesz u autoryzowanego dealera części zamiennych marki Bosch

Szczegółowy rejestr zastosowania

nr katalogowy, oznaczenie produktu, pozycja na schemacie:

3601FA8100  GSA 18V-32; 106

3601FA8110  GSA18V-125; 106

3601FA8150  GSA 18V-32; 106

3601FA8180  GSA 18V-32; 106

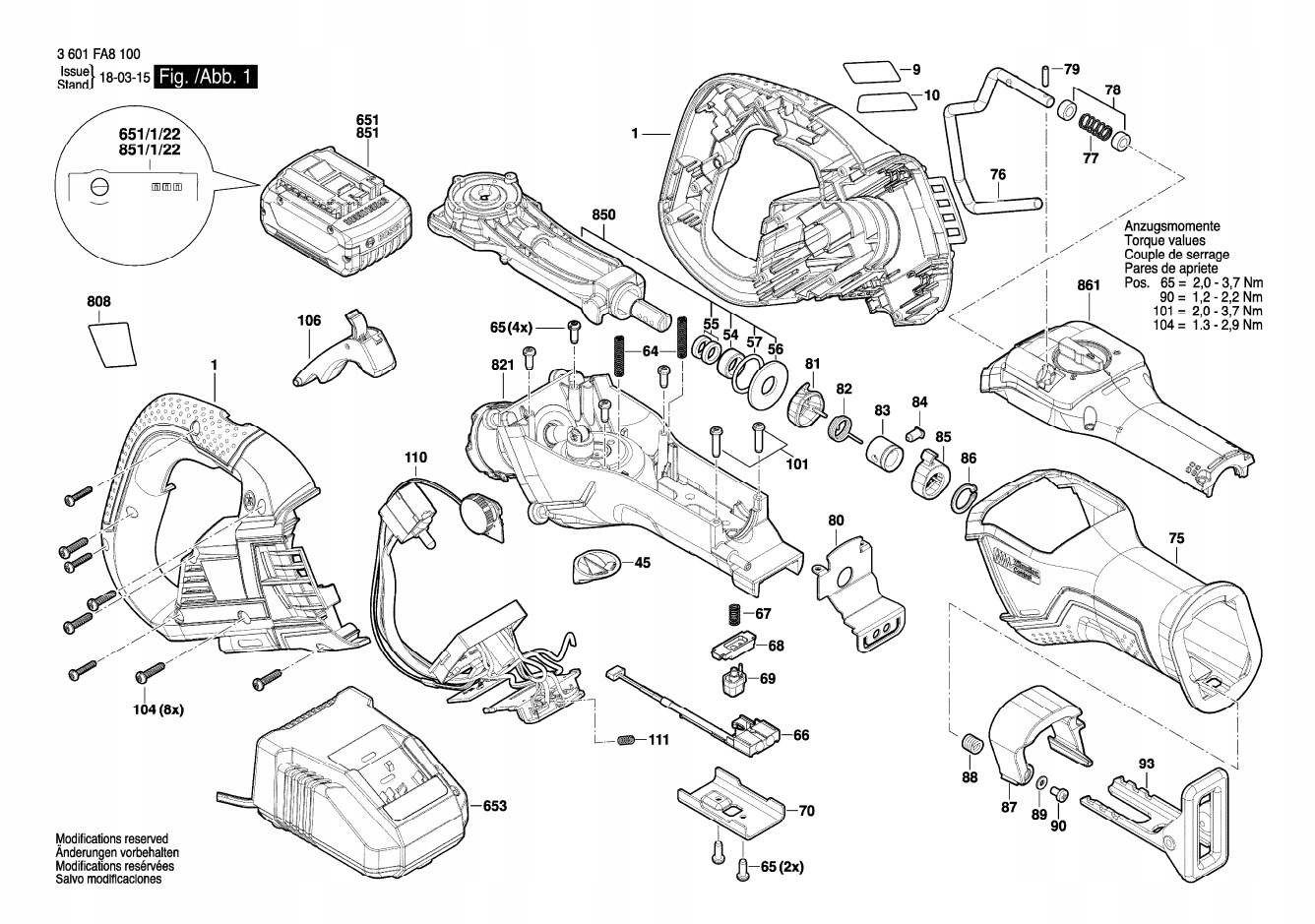

Lista części GSA 18V-32

pozycja na schemacie: nr katalogowy, opis części, ilość

1: 2605105218  Skorupa Obudowy, 1

9: 160111C0P1  Tabliczka Firmy GSA 18V-32, 1

10: 2601113630  Tabliczka Naklejana EC, 1

45: 2601099301  POKRYWA, 1

54: 2600109124  Osłona Blaszana, 1

55: 2600109125  Filzdichtring, 2

56: 2600109126  Filzdichtring, 1

57: 1900210124  Pierścień Samouszczeln.  25x2 MM, 1

64: 2604618021  Sprężyna Dociskowa, 2

65: 2603410049  Śruba Do Gwint. Bezwiórk. M4x12 MM, 6

66: 1609271BS3  Zespół, 1

67: 2601016121  Sprężyna Dociskowa, 1

68: 2601016124  Mostek, 1

69: 2601016122  Przycisk Guzikowy, 1

70: 2601016123  Blacha Trzymająca, 1

75: 2605105217  Wąż Gumowy, 1

76: 2601990056  Hak Zaczepowy, 1

77: 2604618020  Sprężyna Dociskowa, 1

78: 2600406039  TULEJA, 2

79: 2917780078  Kołek Sprężysty, 1

80: 2600000049  Osłona Blaszana, 1

81: 2605191323  POKRYWA, 1

82: 2604690067  Sprężyna Skrętowa, 1

83: 2600406038  Tuleja, 1

84: 2602388026  Cięgło Prętowe, 1

85: 2600400078  Tuleja Rozprężna Zacisk., 1

86: 2916650009  Pierścień Zabezpieczajacy DIN 471 18x1,2MM, 1

87: 2607990159  Dźwignia zwalniająca, 1

88: 2604610152  Sprężyna Skrętowa, 1

89: 2916011010  Podkładka DIN 125-A4,3-ST, 1

90: 2603413035  Wkręt Soczewkowy M4x8 3, 3

93: 2601016120  Płyta Fundamentowa, 1

101: 2603410051  Śruba Do Gwint. Bezwiórk., 2

104: 2603490023  Wkręt Soczewkowy Torx 4x20, 8

106: 1600A00XF7  ELEMENT ZACISKOWY, 1

110: 16072335A5  Moduł Elektroniczny, 1

111: 2604690055  Sprężyna Dociskowa, 1

651: 2607337069  Pakiet Akku BBS MR, 18V, 5,0 Ah 48 S, 1

651/1/22: 2601115537  Tabliczka Naklejana, 1

653: 2607225921  Ładowacz EU GAL 1880 CV 230/14,4-18V, 1

653: 2607225923  Ładowacz GB 230/10,8-18V, 30 42 S, 1

808: 160111A3H0  TABLICZKA ZNAMIONOWA, 1

821: 1607000CF0 Przekładnia silnika ZSB, 1

850: 1607000CF2  Drąg wahacza, 1

851: 1607A350AT  Pakiet Akku GBA 18V 8.0Ah ProCore SCM, 1

851: 2607337267  Pakiet Akku GBA 18V 6,0Ah M-C, 1

851/1/22: 160111C0PB  Tabliczka Naklejana, 1

861: 1607000CF1  Pokrywa plastikowa, 1
